铰接式双支脚支撑连接构件结构设计

在中小载荷的铰接支撑场景中，这类双支脚铰接连接构件的应用覆盖了轻工输送、小型工装夹具、户外休闲设施等多个领域，核心作用是实现两个部件之间的可转动连接，同时承担垂直方向的支撑载荷，避免连接部位出现应力集中导致的结构失效。从实际使用场景来看，这类构件常被用在需要小角度往复摆动的支撑部位，比如折叠工作台的支撑脚铰接位、小型输送线的侧挡调整支架、户外遮阳伞的角度调节支座，还有部分轻型运动器材的活动连接位，相比单臂铰接结构，双支脚的对称布局能让受力更均匀，侧向抗扭能力提升40%以上，不会因为单侧受力出现连接轴变形的问题。

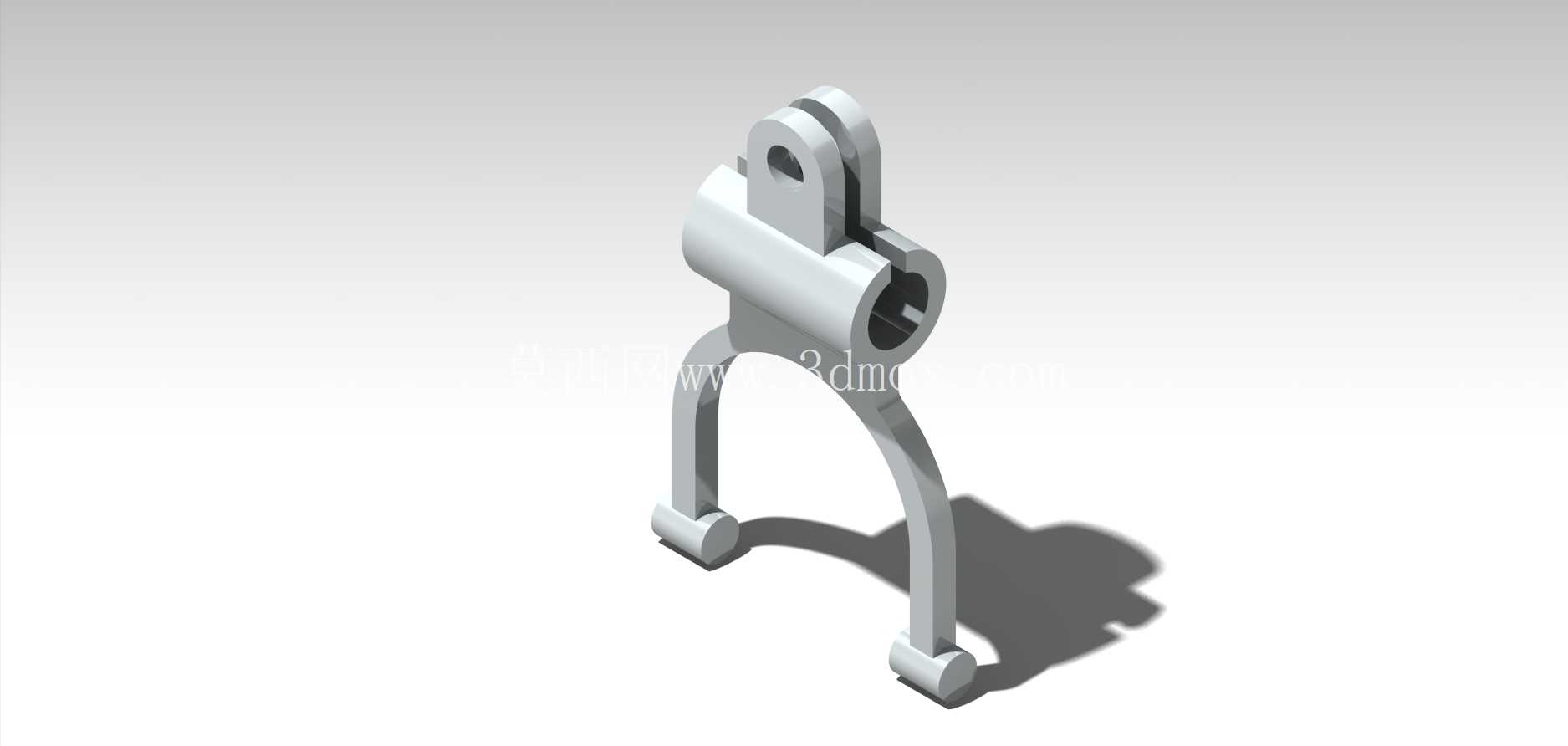

设计这类构件的时候，首先要明确安装边界的约束条件：上部的铰接耳采用双片平行布局，耳片上的同轴销孔需要严格控制同轴度，公差要控制在0.02mm以内，否则装配后会出现转动卡滞，长期使用还会出现销轴偏磨的问题；中间的筒体结构是主要的承力段，内径根据配套的连接轴尺寸设计，壁厚要根据额定载荷做有限元校核，保证在1.5倍额定载荷下不会出现塑性变形，筒体和下部支脚的过渡位置采用大圆角过渡，避免应力集中，这个位置是整个构件的应力最高区域，圆角半径不能小于壁厚的1.2倍，否则交变载荷下很容易出现疲劳断裂。下部的两个支脚采用对称外扩的弧形布局，支脚末端的平底接触面要保证共面，平面度公差控制在0.05mm以内，安装后两个支脚能同时贴合安装基面，不会出现单点受力的情况，支脚的弧度设计一方面是为了让出转动空间，避免构件摆动时和相邻部件发生干涉，另一方面也能在不增加整体重量的前提下提升支脚的结构强度，弧形截面的抗弯模量比等截面直支脚高25%左右。

从铸造工艺的角度来看，这个构件的结构完全适配砂型铸造或者熔模铸造的生产要求，所有的壁厚都保持均匀，没有出现局部过厚的位置，避免铸造时出现缩孔缩松的缺陷，铰接耳的销孔可以采用铸出底孔后再机加工的工艺，既能减少机加工的余量，也能保证孔位的材质致密性，不会因为铸造缺陷影响销孔的耐磨性能。实际装配的时候，上部的铰接耳和配套的连接叉通过销轴配合，销轴可以采用开口销或者卡簧做轴向定位，装拆非常方便，下部的两个支脚可以通过螺栓或者焊接的方式固定在基面上，如果是需要经常拆卸的场景，支脚末端可以预留安装沉孔，用内六角螺栓固定，外观更整洁也不会出现螺栓头干涉转动的问题。

在做三维建模的时候，要特别注意几个关键尺寸的校验：首先是两个铰接耳的间距，要和配套连接叉的厚度匹配，预留0.2-0.3mm的装配间隙，保证转动灵活又不会出现过大的窜动；然后是支脚的跨距，要根据整体的抗倾覆要求设计，跨距越大抗倾覆能力越强，但也要考虑安装空间的限制，不能超出安装边界；还有铰接孔中心到支脚安装面的高度尺寸，这个尺寸直接决定了连接部件的摆动半径，必须和相邻部件的运动轨迹做干涉校验，保证整个摆动行程内不会出现碰撞。另外，构件的所有外露棱边都要做倒钝处理，铸造后去除飞边毛刺，避免装配和使用过程中划伤操作人员，铰接孔的内壁可以根据使用需求做衬套镶嵌，比如在频繁转动的场景下镶嵌铜衬套或者自润滑衬套，能大幅提升构件的使用寿命，减少维护频率。

这类构件相比一体成型的固定支撑，最大的优势就是可以实现一定角度的转动补偿，在安装基面存在小幅角度误差的时候，铰接结构可以自动适配，不会因为强制装配产生内应力，这一点在户外设施或者非精密加工的机架装配场景中非常实用，能降低对安装基面的加工精度要求，减少现场装配的调整工作量。在载荷计算的时候，要同时考虑垂直方向的静载荷、摆动过程中的冲击载荷，还有侧向的风载或者意外碰撞载荷，双支脚的结构可以把侧向载荷分散到两个固定点上，每个固定点承受的侧向力只有单支脚结构的一半，所以连接螺栓的规格可以适当减小，也能降低安装基面的局部强度要求。
