Chopper风格Bobber摩托车车架结构设计

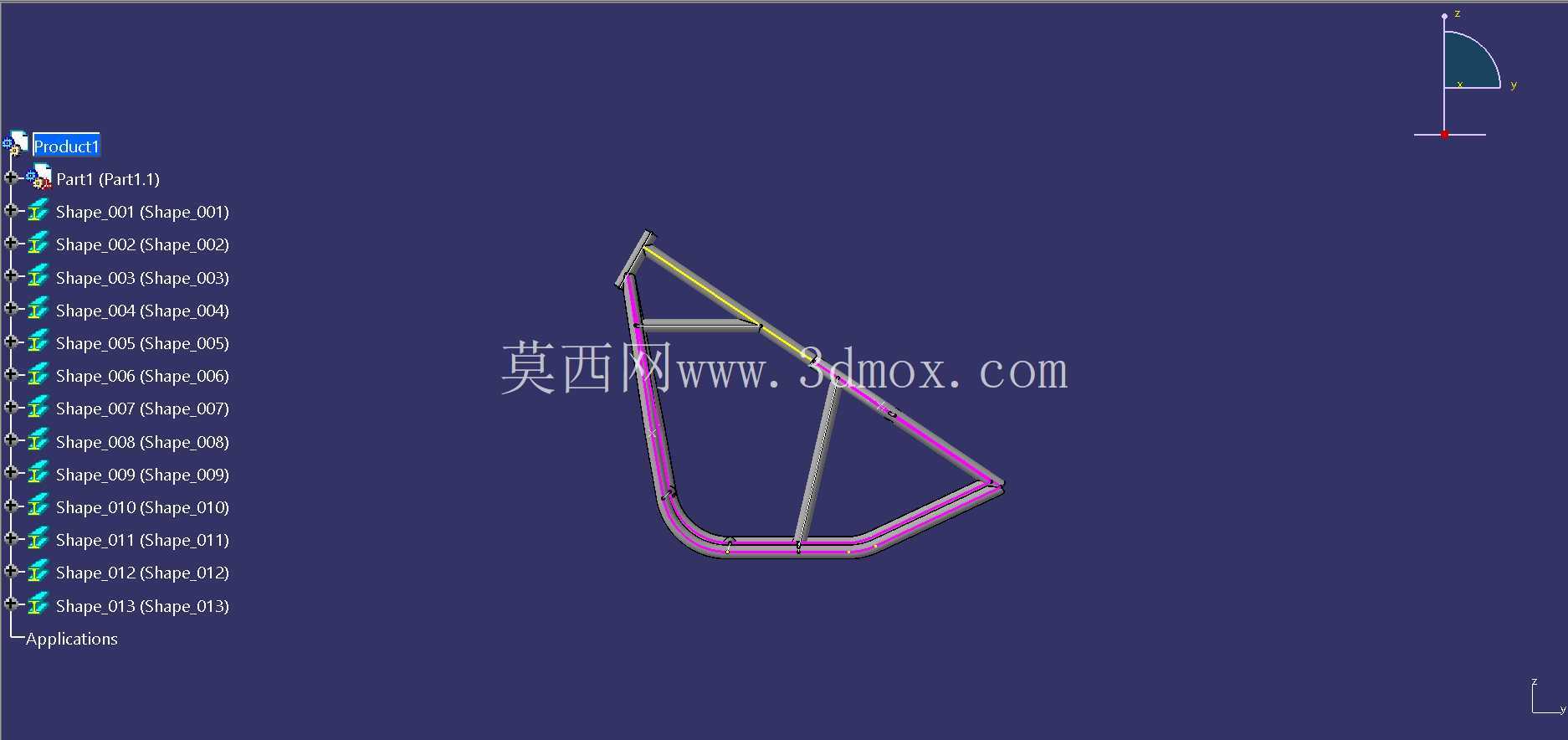

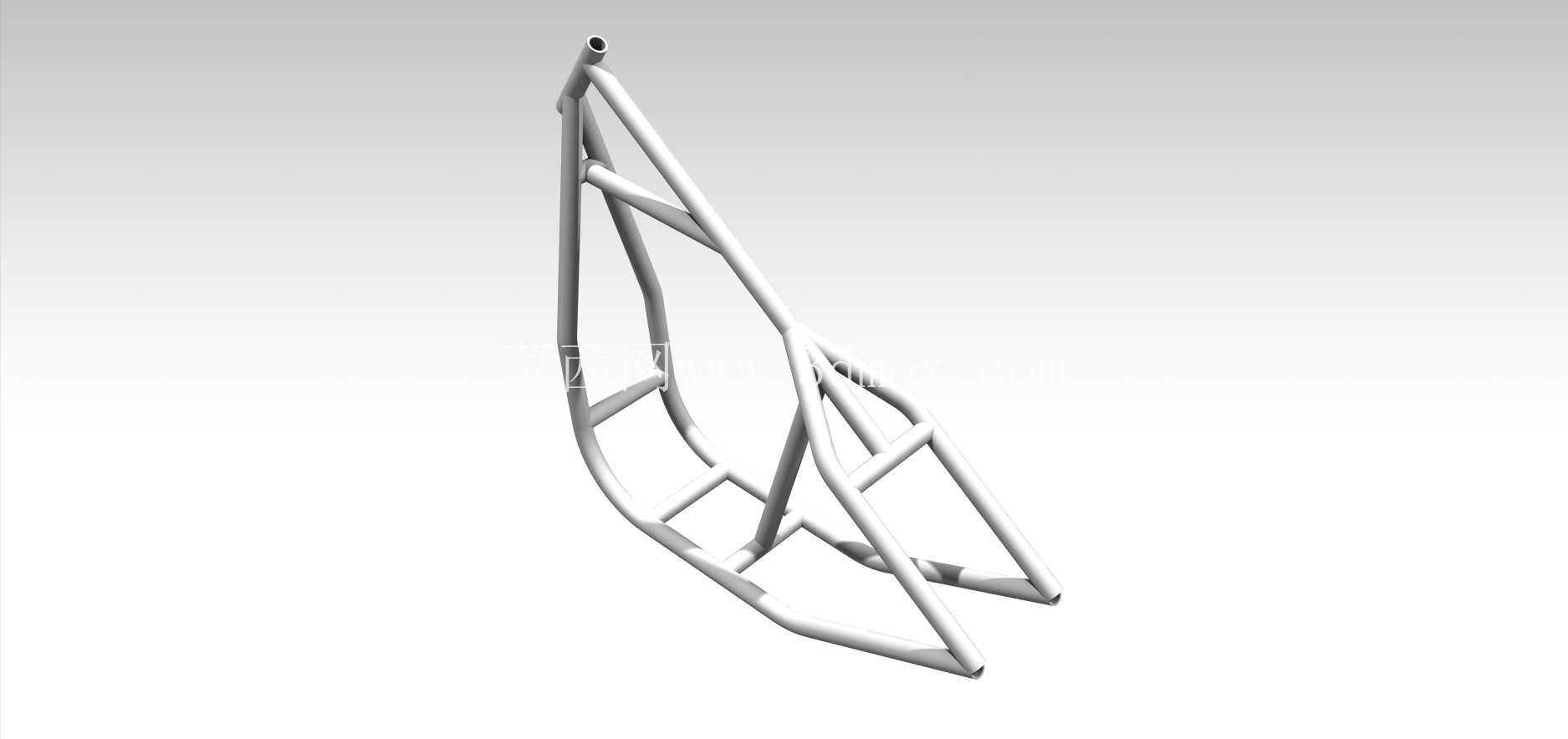

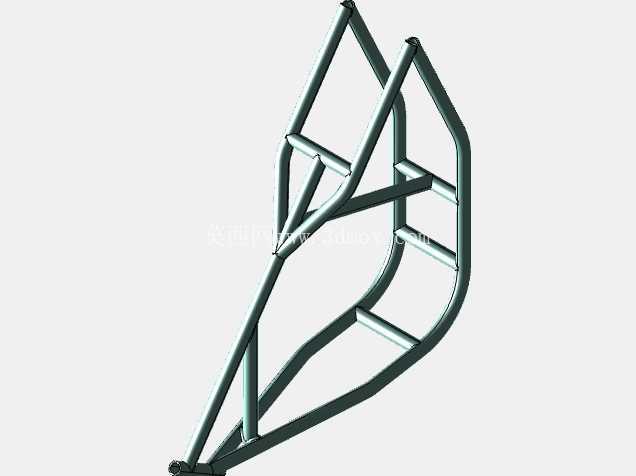

这款车架针对Chopper/Bobber风格两轮机车开发，核心设计逻辑围绕尺寸清晰度与结构可读性展开，区别于常规量产机车车架的集成化设计思路，所有强制参考尺寸与构造元素均做了明确命名，方便结构设计人员快速识别各部位功能边界，在改型设计、参数调整时无需反复拆解特征树追溯设计意图。从实际应用场景来看，这类车架多用于定制化改装机车、概念样车开发以及机车结构教学场景，能够帮助设计人员快速理解长轴距定制机车的受力传递路径，从车头立管到后尾架的力流走向完全贴合硬尾Bobber车型的布局逻辑，没有多余的冗余结构，所有管架的排布都兼顾了受力需求与外观风格的统一性。

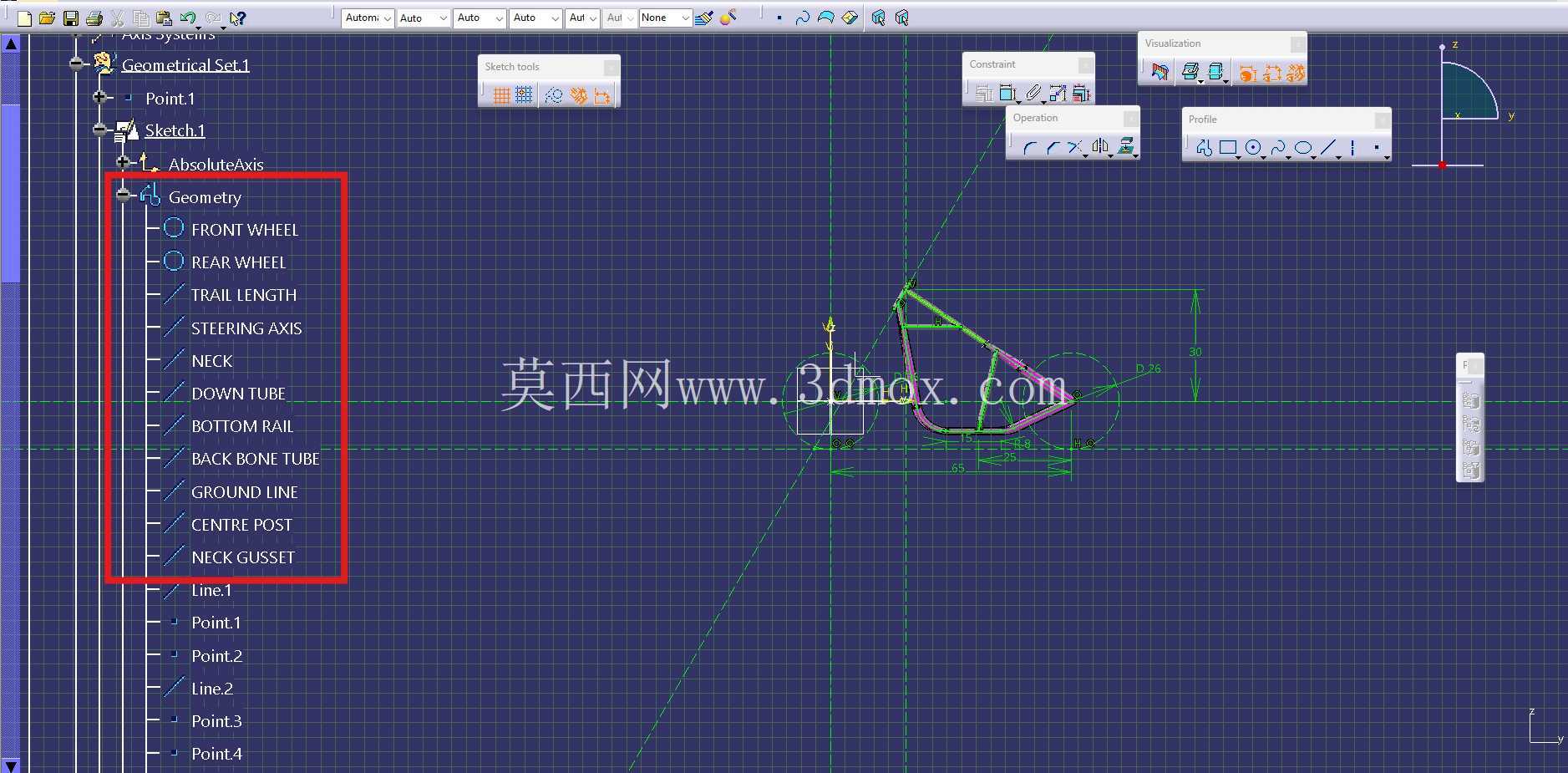

在功能特性层面，车架预留了明确的部件安装边界：前轮安装位、后轮安装位的轮距参数可直接读取，转向轴的倾角、前叉伸距的基准面都做了明确标识，颈部、下管、底部导轨、骨干管、地线、中心柱以及颈部角撑板这些核心受力构件，每一处的截面参数、连接角度都做了可编辑的参数化约束，设计人员在调整轮距、车把高度、座椅位置时，只需要修改对应参数就能快速完成结构迭代，不需要重新搭建基础骨架。尤其是颈部角撑板的设计，在长前伸角的Chopper布局下，能够有效分散车头转向时传递到主车架的交变应力，避免立管与主下管连接位置出现应力集中，这也是这类定制长轴距车架最容易出现结构失效的部位，设计时特意强化了该区域的管架连接结构，通过多段斜撑分散载荷，同时保留了Bobber车型标志性的硬尾尾部线条，没有设置后减震安装位，完全贴合传统Bobber车型的刚性硬尾设计需求。

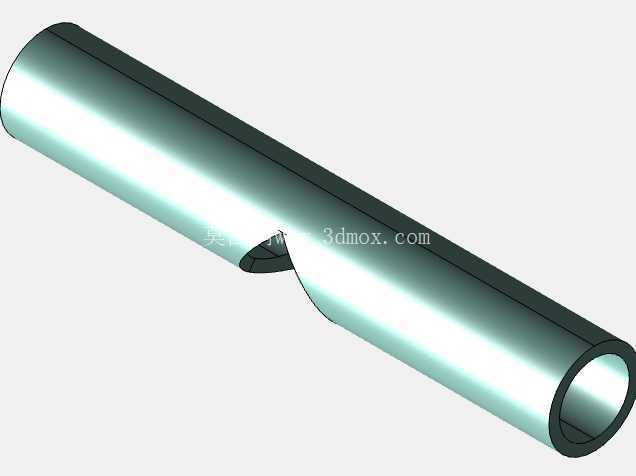

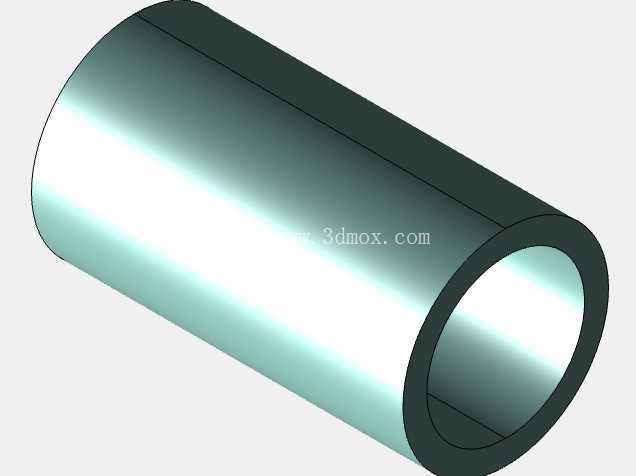

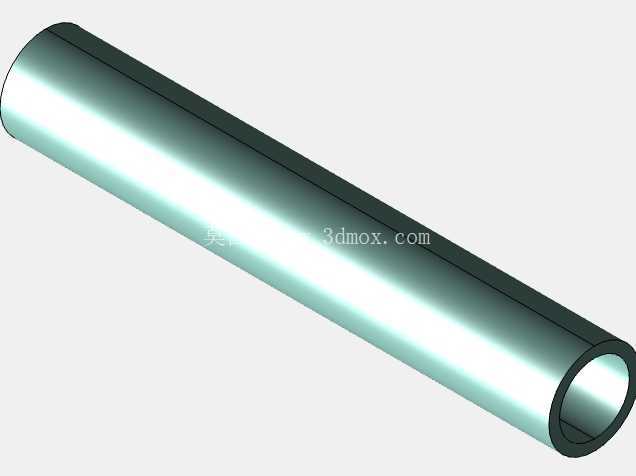

从安装边界来看，车架的头管内径适配常规标准机车转向轴承组，底部导轨的安装平面预留了发动机挂载的螺纹孔位基准，中心柱位置的安装面可直接固定座椅底板与油箱底部支架，后尾架的宽度尺寸适配常规Bobber车型的单座安装需求，两侧的后叉间距匹配标准宽度的机车后轮与鼓刹/碟刹安装座，不需要额外做切割改型就能完成常规动力总成与行走部件的装配。在设计思路上，整个车架采用圆管焊接结构的建模逻辑，所有管段的相贯线都做了贴合实际焊接工艺的处理，没有出现建模层面的干涉问题，每一段管材的弯曲半径都符合常规弯管设备的加工能力范围，不需要定制特殊弯管模具就能完成实物加工，对于定制改装厂的小批量生产来说，能够大幅降低加工前的工艺调整成本。

不同于量产车型车架为了兼容多配置预留大量冗余安装位的设计，这款车架的所有结构都服务于Chopper/Bobber的极简风格定位，去掉了所有不必要的安装支架，管架的排布既满足了纵向、侧向的受力强度要求，又通过流畅的管段线条呈现出定制机车的视觉质感，对于学习机车结构设计的人员来说，可以通过这个模型快速掌握硬尾定制车架的力流设计逻辑，理解不同部位管架的截面选择、角度设置与受力之间的对应关系，也可以在这个基础模型上调整参数，快速衍生出不同轴距、不同头管倾角的定制化车架方案，适配不同排量的发动机安装需求与不同风格的外观改装需求。在结构校核层面，模型中所有标注的参数都可以直接导入有限元分析软件，对车架在满载制动、转向侧倾、颠簸路面冲击等工况下的受力情况做模拟计算，不需要重新清理几何、提取中面，能够大幅缩短前期设计迭代的周期。
