后掠式喷气机机翼参数化结构设计

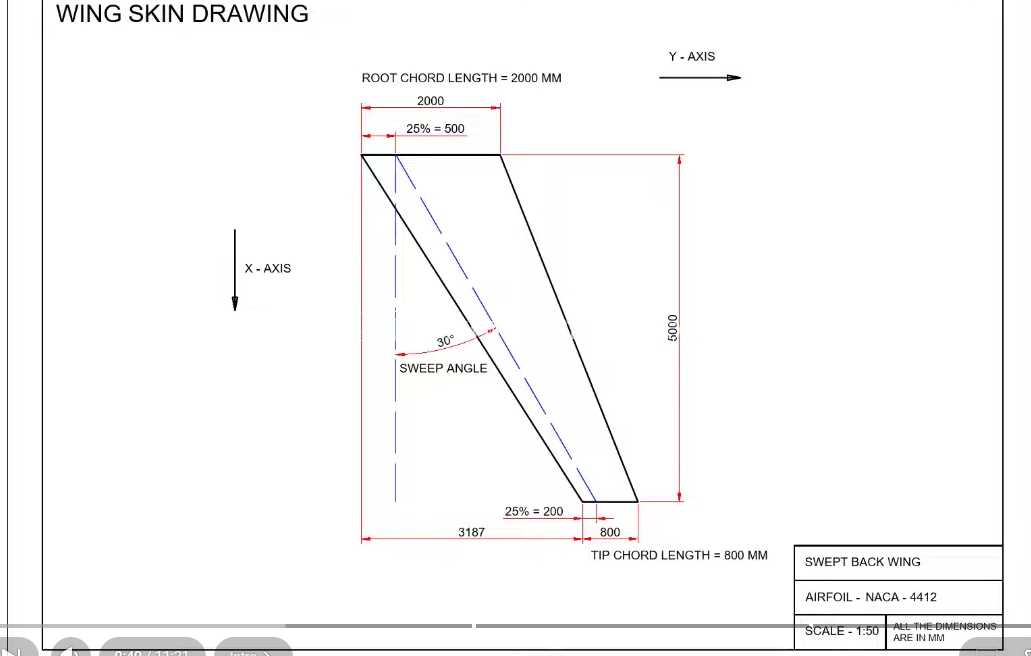

在民用支线客机、军用喷气式教练机的初步方案设计阶段，机翼作为整机升力的核心来源，其几何参数的迭代效率直接决定了项目前期的推进节奏，这套后掠式机翼的参数化结构，正是面向方案快速迭代需求搭建的可编辑几何载体。从实际工程落地的边界来看，机翼根段需与机身中央翼盒完成对接，根弦长度匹配常规单通道喷气机的翼身融合过渡区间，展长控制在同量级机型的合理范围内，梢弦长度根据梢根比的气动优化结果设定，后掠角选取跨音速飞行阶段阻力骤增临界点附近的常用角度，安装角预留2-3度的机身对接调节余量，上反角满足低速飞行阶段的横向静稳定性要求，所有几何边界都预留了与机身对接、襟翼滑轨安装、翼内燃油箱布置的结构空间，不会出现参数调整后与周边部件干涉的问题。

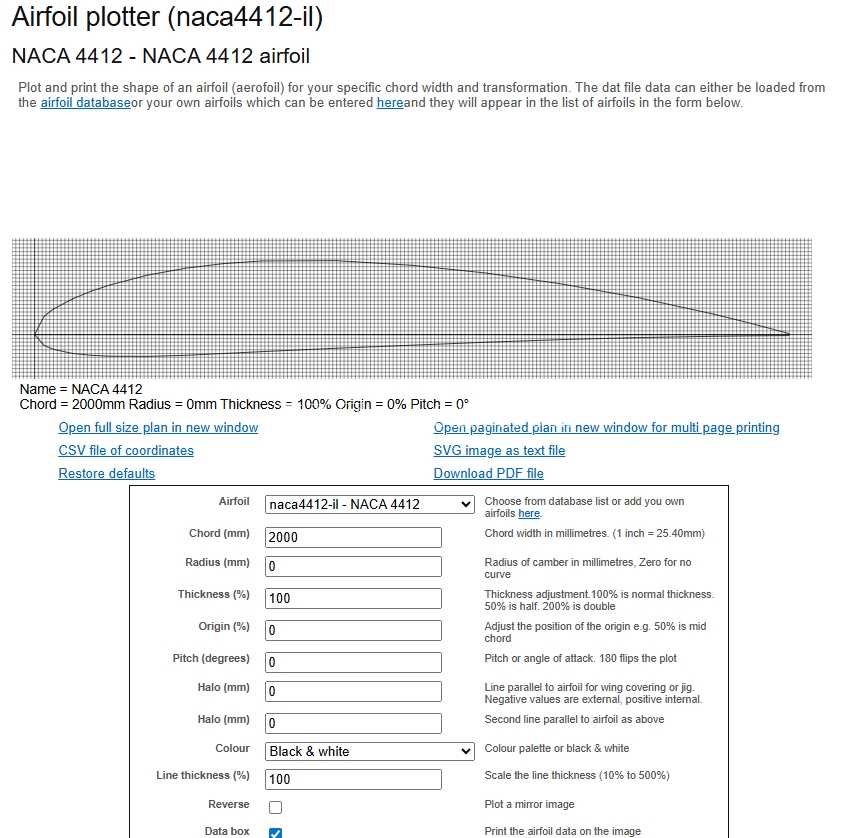

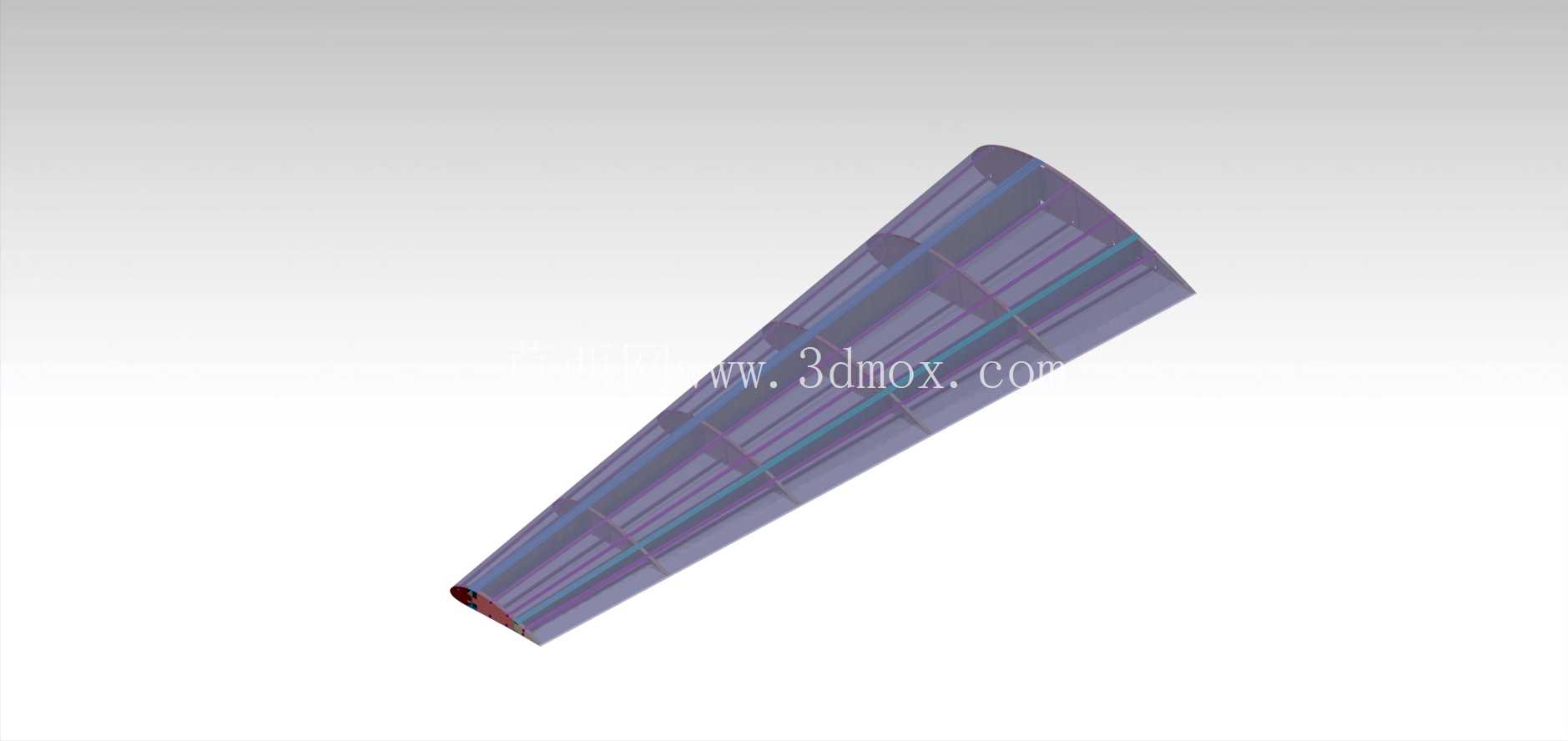

设计过程中没有采用固定曲面拼接的僵化建模逻辑，而是以草图层面的几何约束为核心，将翼型的相对厚度、弯度分布、展向的扭转角变化、后掠角调整、弦长渐变规律都绑定到可驱动的参数节点上，调整任意一个气动参数时，整个机翼的曲面、内部翼肋的定位基准、前后梁的走向都会同步更新，不需要重新绘制曲面或者拆分几何特征。曲面构建阶段严格保证了展向的曲率连续性，从翼根到翼梢的曲面过渡没有出现局部曲率突变的区域，既满足CFD计算时对网格质量的要求，也能为后续FEA结构分析提供连续的几何载体，避免因为曲面断点导致应力集中的计算误差。

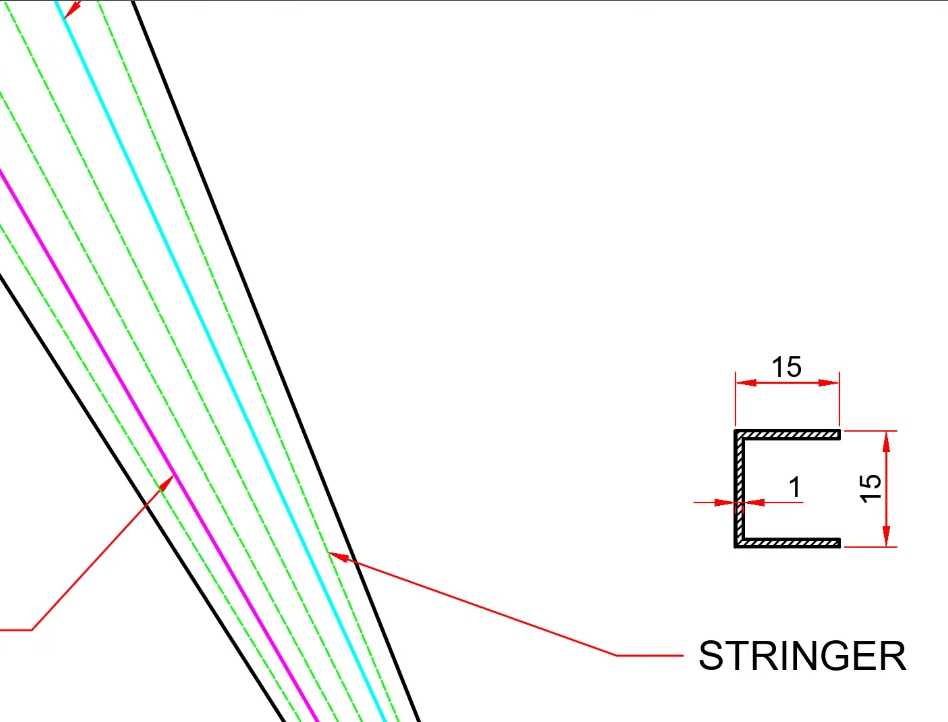

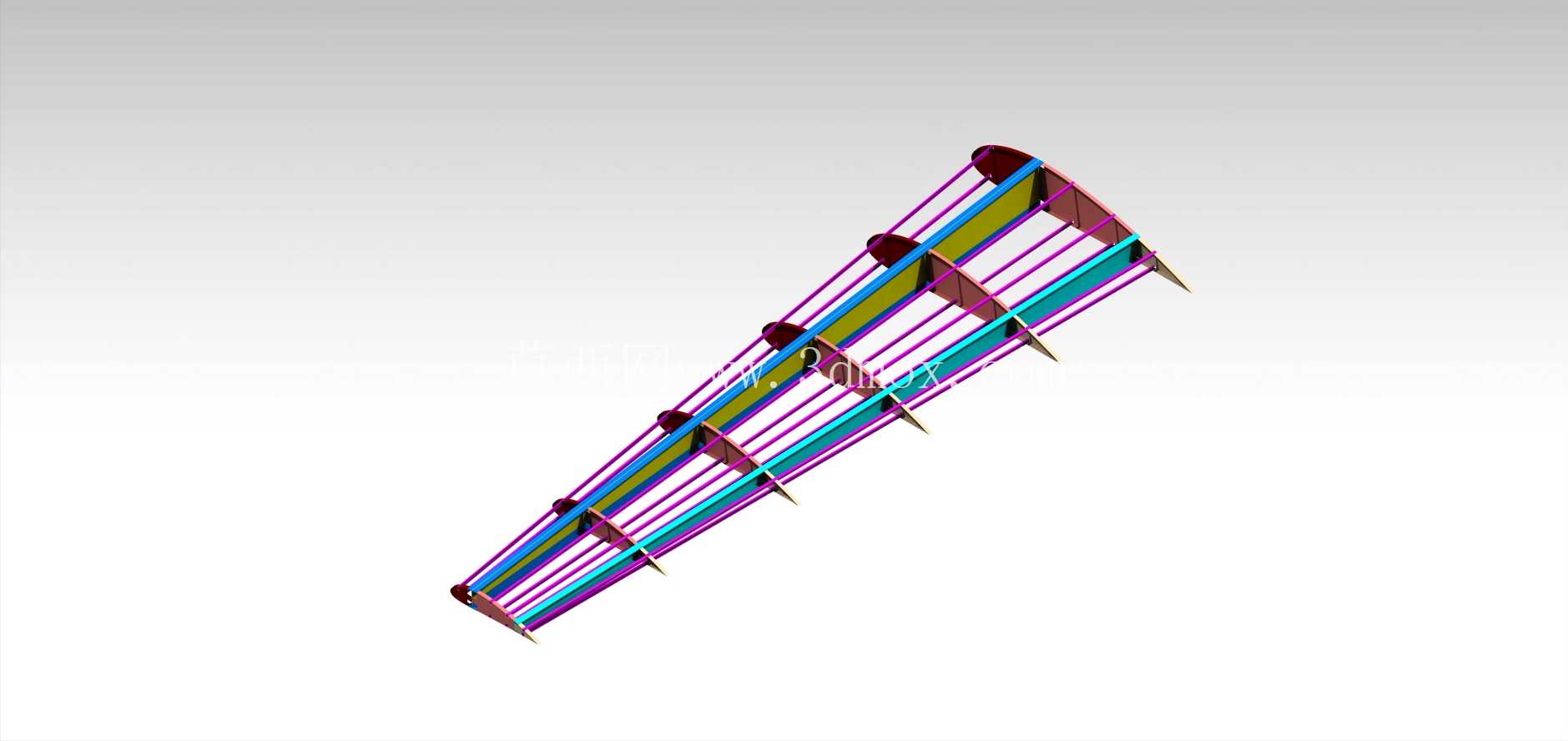

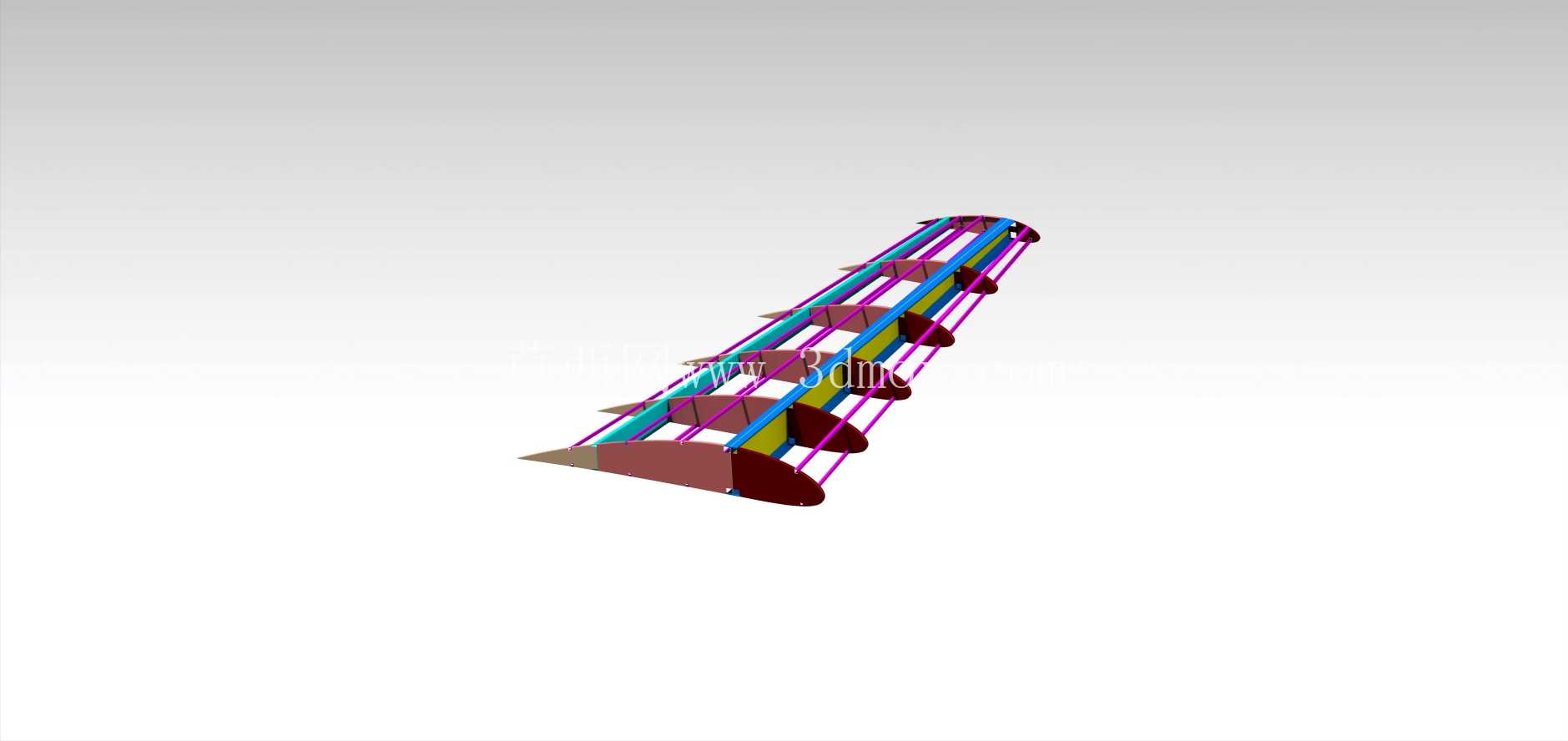

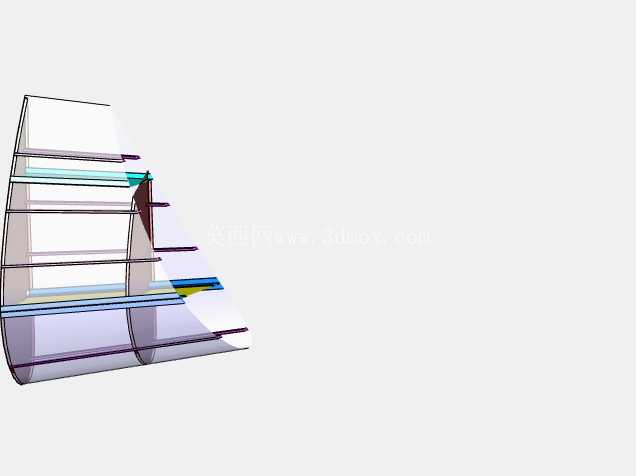

从功能特性来看，这套机翼结构覆盖了喷气式飞机机翼设计的核心需求：翼面的平面形状完全匹配跨音速飞行的减阻要求，展向的升力分布经过初步优化，能够降低诱导阻力占比；内部预留的翼梁、翼肋安装位置，符合常规金属机翼或者复合材料机翼的结构布置逻辑，前梁位于弦长15%-20%区间，后梁位于弦长60%-65%区间，中间区域可以布置整体燃油箱，前后缘预留了襟翼、副翼、缝翼的安装接口，不需要对主翼面做大幅度修改就能增删操纵面结构。

在实际应用场景中，这套结构既可以作为航空相关专业教学过程中，讲解机翼几何参数与气动特性关联的具象化案例，帮助学习者理解后掠角、梢根比、扭转角等参数对飞行性能的影响；也可以作为CFD仿真工作的初始几何模型，直接导入网格划分软件生成计算网格，开展升阻特性、失速迎角、压力分布等相关分析；还能作为概念飞机方案设计阶段的机翼基础模块，根据整机的设计指标调整参数后，快速完成翼身组合体的装配，缩短方案迭代的周期。建模过程中所有的几何特征都保留了完整的参数关联，没有出现冗余的特征或者外部参考链接，调整参数时不会出现特征报错或者几何失真的问题，翼根处的对接端面做了平面化处理，能够直接与机身的翼盒对接面完成约束装配，翼梢处预留了小翼或者航行灯的安装接口，可根据设计需求拓展对应的结构。

针对气动弹性分析的需求，机翼的曲面厚度分布也做了参数化关联，从翼根到翼梢的相对厚度渐变规律符合常规喷气机的结构强度要求，翼根区域相对厚度更大，能够承受起降、机动飞行过程中的弯矩载荷，翼梢区域相对厚度更小，有利于降低激波阻力，整个厚度分布的调整不需要重新构建曲面，只需要修改对应位置的厚度参数就能完成更新，能够快速匹配不同材料、不同结构形式下的强度设计要求。对于从事飞行器结构设计、气动仿真的工程人员来说，这种全参数关联的机翼模型，能够省去大量重复建模的时间，把更多精力放在参数优化与性能匹配上，而不是反复调整曲面的连续性或者修补几何破面。
