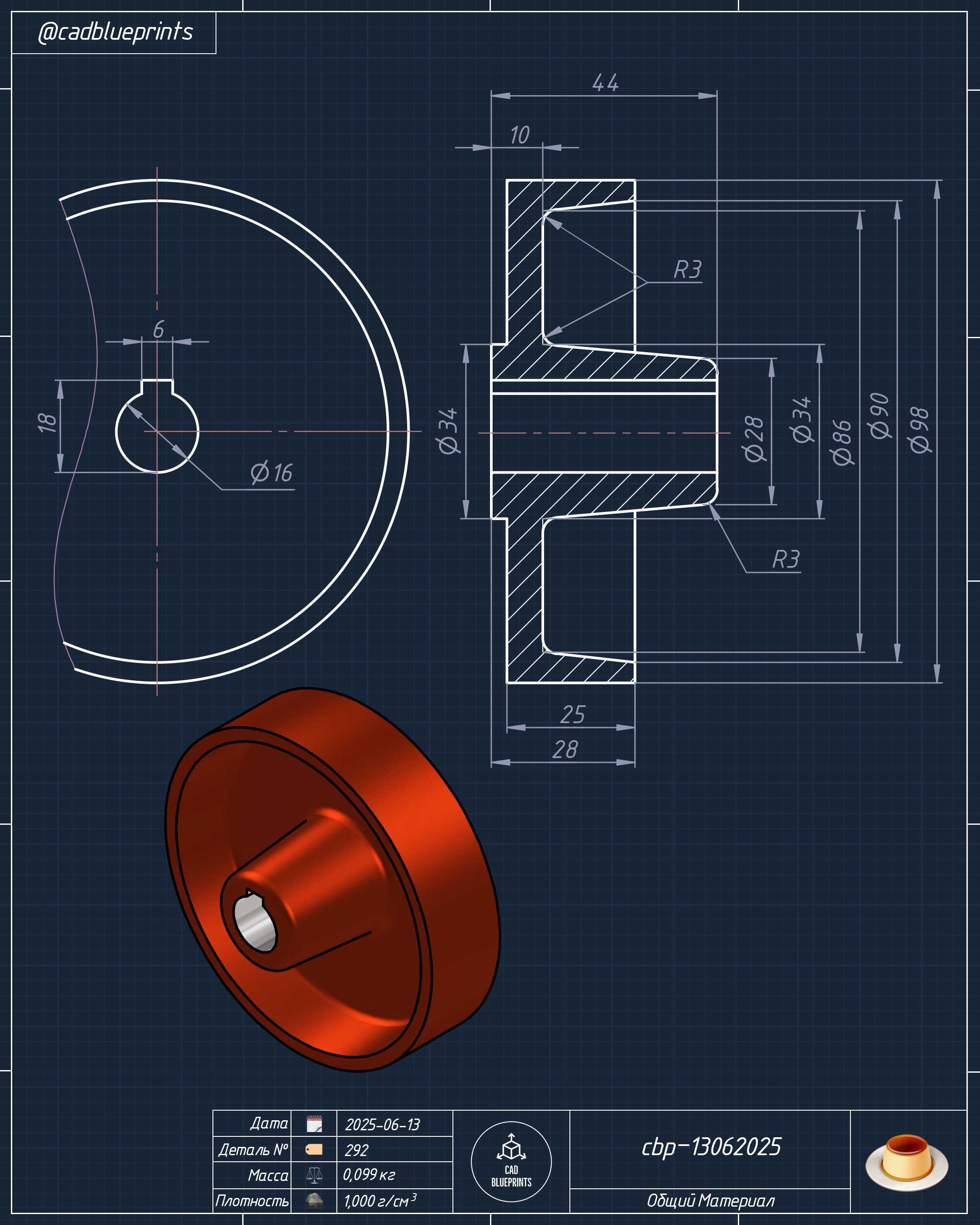

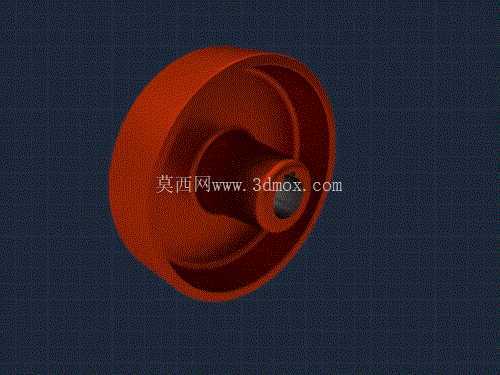

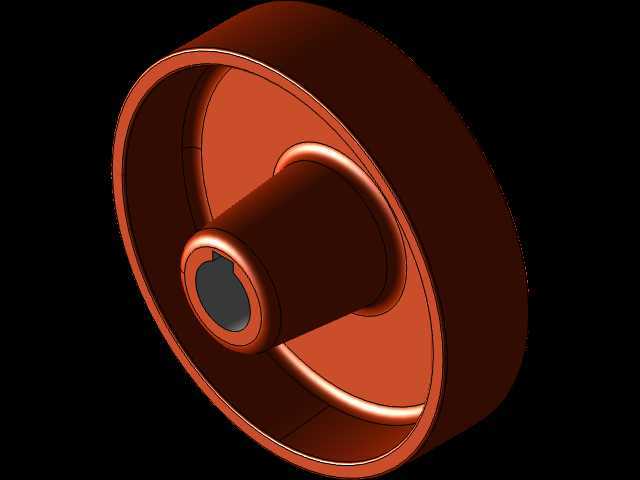

带轴孔凹腔式轮盘类机械练习构件

这类带中心轴孔的凹腔轮盘构件，常见于中小功率传动系统的从动轮组、轻载输送线的导向轮、手动调节机构的手轮基体等场景，日常在轻工装配线、小型输送设备、台式工装的调节端都能见到同结构的成熟应用。从实际使用逻辑来看，这类构件不需要承担大扭矩重载，核心作用是通过外圈的圆柱面实现绕轴回转，配合皮带、绳索或者接触面完成传动、导向、手动施力调节的功能，中心的凸台轴孔是核心安装定位基准，内凹的腔体结构一方面是为了削减整体重量，减少回转过程中的惯量，降低驱动端的负载，另一方面也能在装配时容纳轴端的紧固件、轴承端盖或者限位卡簧，避免装配后突出的零件和周边结构产生运动干涉。

做这个结构的三维建模时，首先要锚定回转体的核心设计逻辑，整个构件的基准完全围绕中心轴线展开，先确定中心轴孔的配合公差带——如果是和光轴间隙配合做手动调节用，轴孔的公差一般选H8级，表面粗糙度控制在Ra1.6即可，要是作为带轮配合轴承使用，轴孔的公差就要根据轴承外圈的配合要求调整到H7级，安装轴承的凸台端面要做垂直度公差约束，避免轴承装配后出现偏斜，导致回转卡滞。外圈的轮缘厚度要根据实际受力核算，轻载手动场景下轮缘厚度取整体半径的1/8到1/6就能满足刚度要求，不需要额外加加强筋，因为整体是回转对称结构，受力均匀，过厚的轮缘只会徒增重量和材料成本。凹腔的内壁要做不小于R2的圆角过渡，避免应力集中在壁厚突变的位置，尤其是长期反复回转的构件，应力集中位置很容易在交变载荷下出现疲劳裂纹，从凸台到轮缘的连接斜面角度一般取15到20度，这个角度既可以保证脱模或者机加工时的走刀顺畅，也能在不影响结构强度的前提下最大化挖除冗余材料。

从安装边界来看，这类构件的轴向定位一般靠轴肩和轴端挡圈实现，所以中心凸台的轴向长度要比配合轴段的安装长度短0.5到1毫米，保证挡圈能牢牢压紧构件端面，不会出现轴向窜动；径向的安装边界要注意，凹腔的最大外径要比周边安装座的内孔小至少2毫米，预留出装配间隙和热胀冷缩的余量，避免温度升高后构件膨胀和安装座产生摩擦。如果是作为手轮使用，轮缘的外表面可以做滚花或者包胶处理增加摩擦力，要是作为导向轮使用，轮缘表面要做抛光处理，减少和绳索、皮带的磨损，延长配套传动件的使用寿命。建模过程中要优先用回转特征完成主体结构，不要用多特征拼接，避免出现曲面缝隙或者实体错误，中心轴孔的倒角要区分装配导入端和非装配端，导入端做C1的倒角方便轴或者轴承顺利装入，非装配端可以做小倒角去除毛刺即可，不需要过大的倒角影响端面的贴合精度。另外要注意，这类回转件做工程图的时候，必须标注全跳动公差，基准选中心轴孔的轴线，保证轮缘的回转精度，避免转动时出现偏心抖动，尤其是转速稍高的应用场景，偏心带来的振动会直接影响整个机构的运行稳定性，还会加快轴承的磨损速度。
