通讯设备用异形定位支撑块结构设计

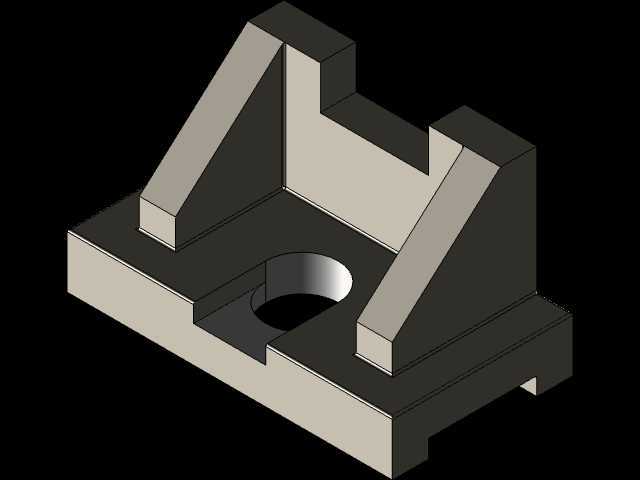

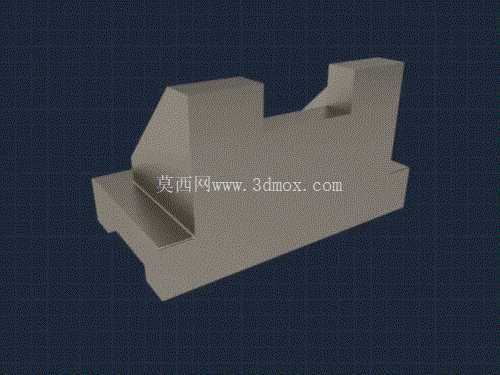

　　这款异形支撑定位构件，主要应用在通讯设备组装生产线的工装夹具工位，承担通讯模组装配过程中的侧向定位与底部支撑功能，在小型通讯终端、信号转接模块的组装工序中，能够避免薄壁通讯壳体在压装、螺丝锁附环节出现受力形变，保障接口对位精度控制在0.02mm公差范围内。从结构设计逻辑来看，构件整体采用一体化铣削成型思路，没有额外拼接结构，避免装配间隙带来的定位偏差。底部延伸出的凸台结构，是为了适配工装台面上的T型槽安装边界，凸台宽度与槽宽采用H7/g6间隙配合，安装时可直接滑入槽体完成初定位，不需要额外设计复杂的快拆结构，适配生产线快速换型的需求。

　　构件左侧的斜向支撑面，角度经过反复校核，刚好贴合通讯壳体的内侧斜筋位置，当壳体放置在工装上时，斜向面能够提供均匀的支撑反力，抵消压装接插件时产生的垂直下压力，避免壳体侧壁出现向内凹陷的变形。中间位置的内凹避让槽，是为了避开通讯壳体底部突出的接线柱焊点，防止工装与焊点发生硬接触刮伤焊盘，槽深预留了0.5mm的安全间隙，即使壳体存在小幅尺寸公差，也不会出现干涉问题。右侧的带斜角凸起结构，主要承担侧向限位功能，凸起的竖直面与壳体侧边基准面贴合，斜角设计起到导入导向作用，操作人员放置工件时不需要反复对位，顺着斜角就能将工件滑到正确位置，提升上下料的操作效率。

　　从安装边界尺寸来看，构件整体长度控制在120mm范围内，宽度65mm，总高度48mm，不会占用过多工装台的安装空间，相邻工位的工装排布间距可以压缩到80mm，提升生产线的工位密度。构件的所有棱边都做了0.2mm的倒角处理，一方面是避免锐边划伤操作人员的手部，另一方面也能减少工件取放过程中与壳体表面的刮擦，保障通讯产品的外观质量。在受力设计上，构件的壁厚做了差异化处理，受力集中的斜向支撑位置壁厚达到18mm，保证长期受压不会出现形变，非受力区域的壁厚适当缩减到8mm，在满足结构强度的前提下控制整体重量，单人即可完成拆装调整。

　　底部安装面的平面度控制在0.01mm以内，保证安装后与工装台面完全贴合，不会出现倾斜导致的定位偏差，安装孔位采用长圆孔设计，允许前后有3mm的位置调整量，适配不同批次通讯壳体的小幅尺寸波动。这类支撑构件虽然属于工装类的小型零件，但在通讯产品组装环节的作用十分关键，很多组装不良问题比如接口错位、壳体变形、焊点损伤，往往都是因为工装支撑结构设计不合理导致的。设计这类零件时不能只看外形轮廓的复刻，需要结合对应工位的作业动作、工件受力方向、公差配合要求做针对性的结构优化，比如斜支撑面的角度如果偏差1度，就会导致支撑点偏移，无法有效抵消压装力；避让槽的间隙如果留的太小，就容易刮伤工件，留的太大又会失去支撑作用。实际应用中，这类构件常搭配硬质氧化表面处理，提升表面耐磨性能，长期反复使用也不会出现表面凹陷、磨损起台的问题，使用寿命可以达到3年以上，不需要频繁更换维护。对于三维建模从业者来说，绘制这类零件时不能只追求外形相似，要先理清每个结构对应的功能需求，明确配合面的公差要求、安装边界的限制条件，才能建出符合实际生产需求的模型，而不是仅做外观的几何堆砌。
