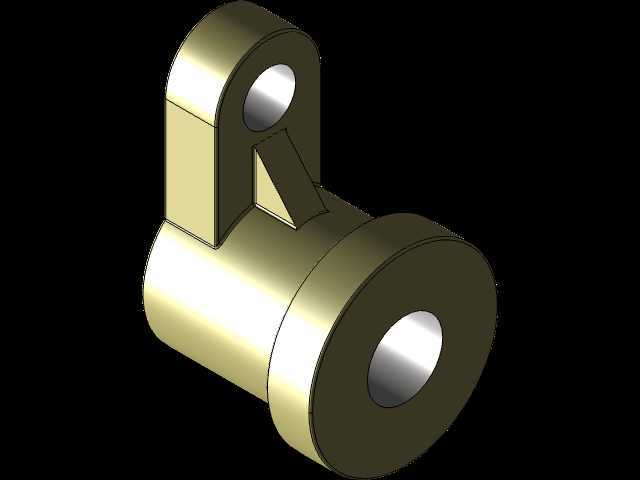

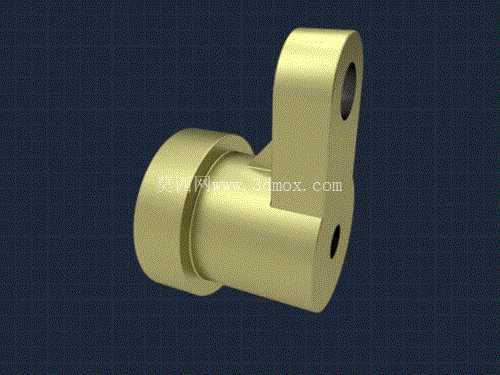

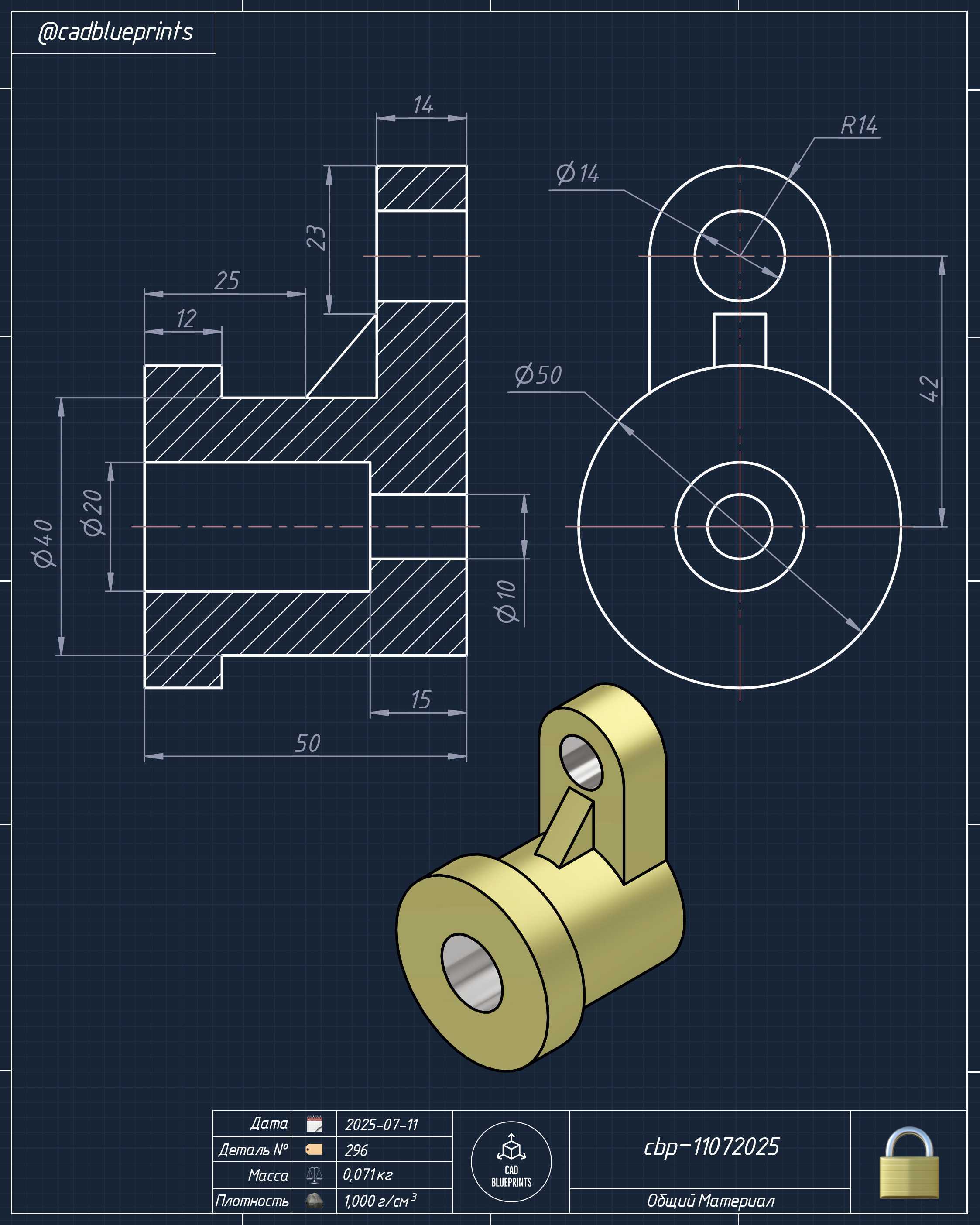

带侧支耳的筒状铰接连接零件结构

　　这类带侧置支耳的筒状铰接零件，多应用在需要实现转动副连接同时兼顾轴套类定位的工装夹具、小型操作机构以及轻工设备的连杆传动系统中，在手动工装的压合机构、小型检测设备的摆臂连接位、通讯设备外置天线的角度调节基座上都能见到同结构零件的身影，核心作用是同时实现轴类部件的穿装定位与摆臂构件的铰接转动，将两个需要存在相对回转运动的构件稳定连接，同时承担径向的支撑载荷与铰接位的切向作用力。

　　从结构功能上拆分来看，主体的阶梯筒段是核心的轴套承载部分，大直径端的轴肩用于轴向定位，装配时可以抵靠在安装基座的端面，限制零件沿筒段轴向的窜动，筒体内孔根据装配需求可做光孔或者键槽结构，用于穿装固定轴或者滑动导杆，内孔的同轴度公差一般控制在IT7级以内，保证穿装后的轴类部件转动顺滑无卡滞，筒壁上的径向小孔用于安装紧定螺钉，穿装轴类部件后可以拧入螺钉实现周向锁止，避免轴与套筒之间出现相对转动打滑。

　　侧置的支耳部分是铰接功能的承载结构，支耳上的通孔用于穿装铰接销轴，连接需要摆动的连杆或者摆臂构件，支耳与筒体的连接位置做了圆弧过渡处理，避免应力集中导致的受力断裂，因为在实际使用中，支耳会承受摆臂传递的反复交变载荷，过渡圆角的设计可以大幅降低连接处的应力集中系数，提升零件的疲劳寿命。设计这类零件时，首先要确定安装边界的尺寸约束，筒体部分的外径需要匹配安装基座的安装孔尺寸，轴肩的直径要大于安装孔直径保证轴向定位可靠，筒体的长度要略大于安装基座的厚度，保证穿装后两端不会出现干涉；支耳的伸出长度需要根据铰接构件的摆动行程确定，要保证摆臂在最大摆动角度下不会与筒体或者安装基座发生碰撞，支耳上的铰接孔中心与筒体内孔中心的中心距是核心尺寸参数，直接决定了连杆机构的传动比与摆动行程，设计时需要根据机构的运动学仿真结果确定公差范围，一般中心距公差控制在±0.05mm以内即可满足多数轻工设备的使用需求。

　　从加工工艺角度考虑，这类零件如果采用金属切削加工，一般先车削完成筒体的阶梯外圆与内孔，再通过铣削加工成型侧置支耳，最后钻削支耳孔与筒壁的紧定螺钉孔，两个孔的轴线平行度需要严格控制，否则会导致铰接销轴与穿装轴出现别劲的情况，加速部件磨损；如果采用压铸工艺批量生产，需要在支耳与筒体的连接处设计合理的拔模斜度，同时预留加工余量保证铰接孔与筒体内孔的尺寸精度。实际装配过程中，筒体内孔与安装轴之间一般会根据使用场景选择间隙配合或者过渡配合，有相对滑动需求的场景会选用H7/g6的间隙配合，固定安装的场景选用H7/k6的过渡配合，铰接孔与销轴之间一般选用间隙配合，保证摆臂转动灵活，同时会在铰接位置加装润滑脂槽，定期加注润滑脂降低磨损速率。这类零件看似结构简单，但在小型传动机构中承担着非常关键的连接作用，尺寸设计的微小偏差就可能导致整个机构运动卡滞、异响甚至提前失效，建模过程中需要重点关注两个垂直方向孔位的位置度公差、连接过渡处的圆角处理，以及各配合面的表面粗糙度要求，一般配合面的粗糙度需要达到Ra1.6，非配合面达到Ra6.3即可满足使用要求。
