带弧形凹槽V型定位支撑块结构设计

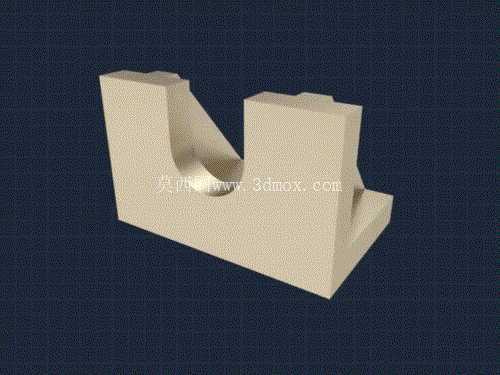

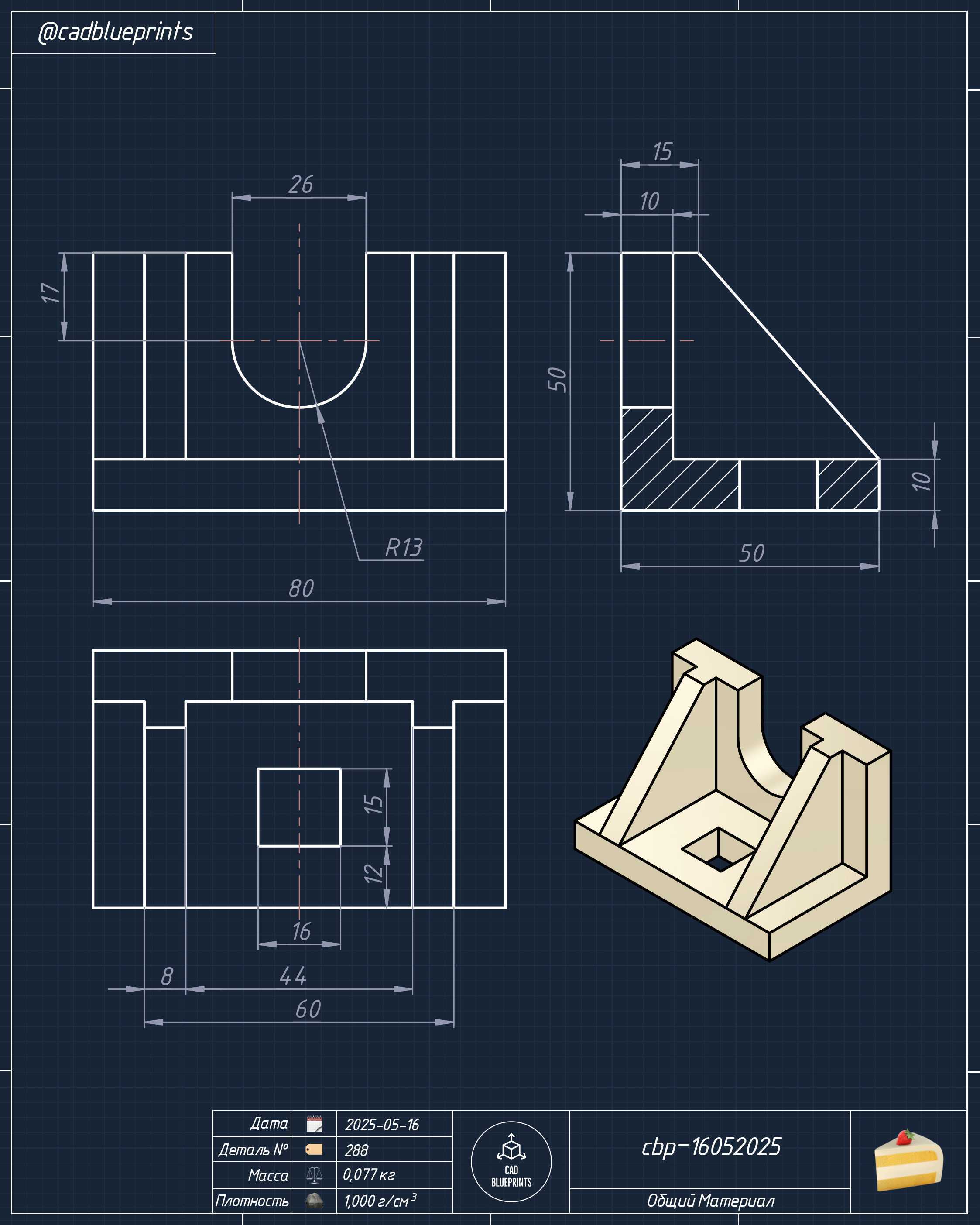

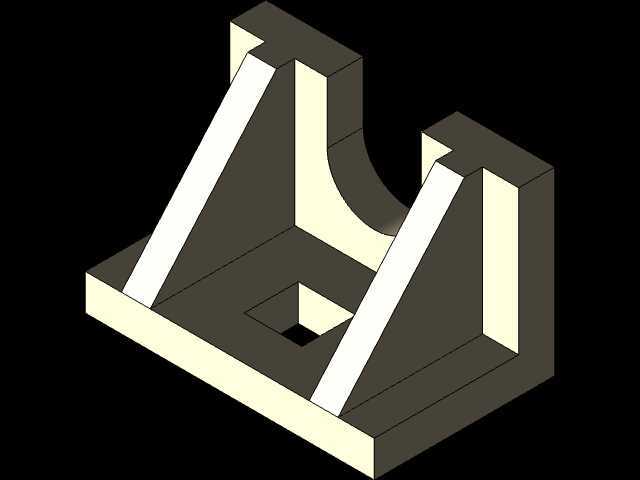

这类带弧形凹槽的V型支撑块，在工装夹具、小型工件定位工位上的应用十分广泛，日常做非标设备设计时，经常会遇到需要对轴类、带圆弧面的小型零件做侧向定位、承托的场景，这类支撑块就是为了适配这类定位需求设计的。从结构上看，整体采用一体式块状基体，底部为平整安装面，可直接通过螺栓锁紧在工装基板、工作台T型槽或者流水线定位工位上，安装边界预留了足够的螺栓沉头空间，不会出现锁紧时干涉相邻定位件的问题。基体两侧设置了等高的立式挡边，两个挡边之间加工出内凹的弧形承托槽，槽面的圆弧曲率适配常见的小直径轴类、圆柱类工件的外圆轮廓，工件放置在槽内时，圆弧面可以和槽面形成面接触，相比传统的尖角V型块，接触面积更大，定位时不会压伤工件表面，同时能承受更大的径向载荷，不会因为工件装夹时的压紧力出现局部压溃变形。

设计这类支撑块的时候，首先要考虑的是安装基准的统一性，底部安装面和弧形槽的中心轴线平行度公差需要控制在0.02mm以内，两个立式挡边的内侧立面和安装面的垂直度公差不低于IT7级，避免工件放置后出现倾斜偏移。弧形槽的两端做了过渡倒角，一方面是去除加工毛刺，避免工件装取时刮伤表面，另一方面也能给工件的轴向窜动留出微小的避让空间，适配长度存在小幅公差的同直径工件。左侧挡边的内侧做了斜向过渡面，连接弧形槽的端部和挡边顶面，这个结构是为了方便工件快速放入槽内，即使工件吊装或者上料时存在小幅位置偏差，斜向面也能起到导向作用，让工件自动滑入定位槽内，降低上料机构的对位精度要求，提升工位的上料效率。右侧挡边的顶面设置了微小的定位凸台，这个凸台可以配合压块或者快速夹钳使用，当工件放置到位后，夹钳的压头可以抵在凸台侧面，对工件的轴向位置做二次限位，避免加工或者检测过程中工件出现轴向窜动。

从实际使用场景来看，这类支撑块不仅可以用在普通的铣削、钻削工装里做工件定位，也可以用在检测工位上，作为轴类零件圆跳动、同轴度检测的支撑座，弧形槽的面接触特性可以减少工件转动时的晃动，提升检测数据的准确性。在小型自动化装配线上，这类支撑块还可以作为圆柱销、小轴类零件的上料缓存座，零件依次排列在槽内，配合分料机构实现逐个上料，相比直槽型的缓存座，弧形槽可以避免零件滚动脱落，不需要额外设置侧挡结构就能稳定存放工件。设计时还要考虑基体的壁厚，两个立式挡边的壁厚要满足承受最大夹紧力的强度要求，按照常用的45号钢材质计算，挡边壁厚不小于8mm时，承受1000N的侧向夹紧力不会出现变形，如果是用在大载荷的冲压工装定位场景，还可以适当增加壁厚，或者在挡边外侧增加加强筋结构，提升整体刚性。安装孔的位置设置在基体底部的两侧，距离侧边的距离不小于安装螺栓直径的1.5倍，避免锁紧时基体边缘出现开裂，同时安装孔采用沉头设计，螺栓锁紧后头部不会高出安装面，保证基体和安装基板完全贴合，不会出现安装倾斜的问题。弧形槽的表面粗糙度需要控制在Ra1.6以内，减少工件和槽面之间的摩擦阻力，方便工件转动和装取，如果是用在高精度定位场景，还可以对槽面做淬火处理，提升表面硬度，延长支撑块的使用寿命，避免长期使用后槽面磨损导致定位精度下降。
