带多向开孔的中空腔体结构练习构件

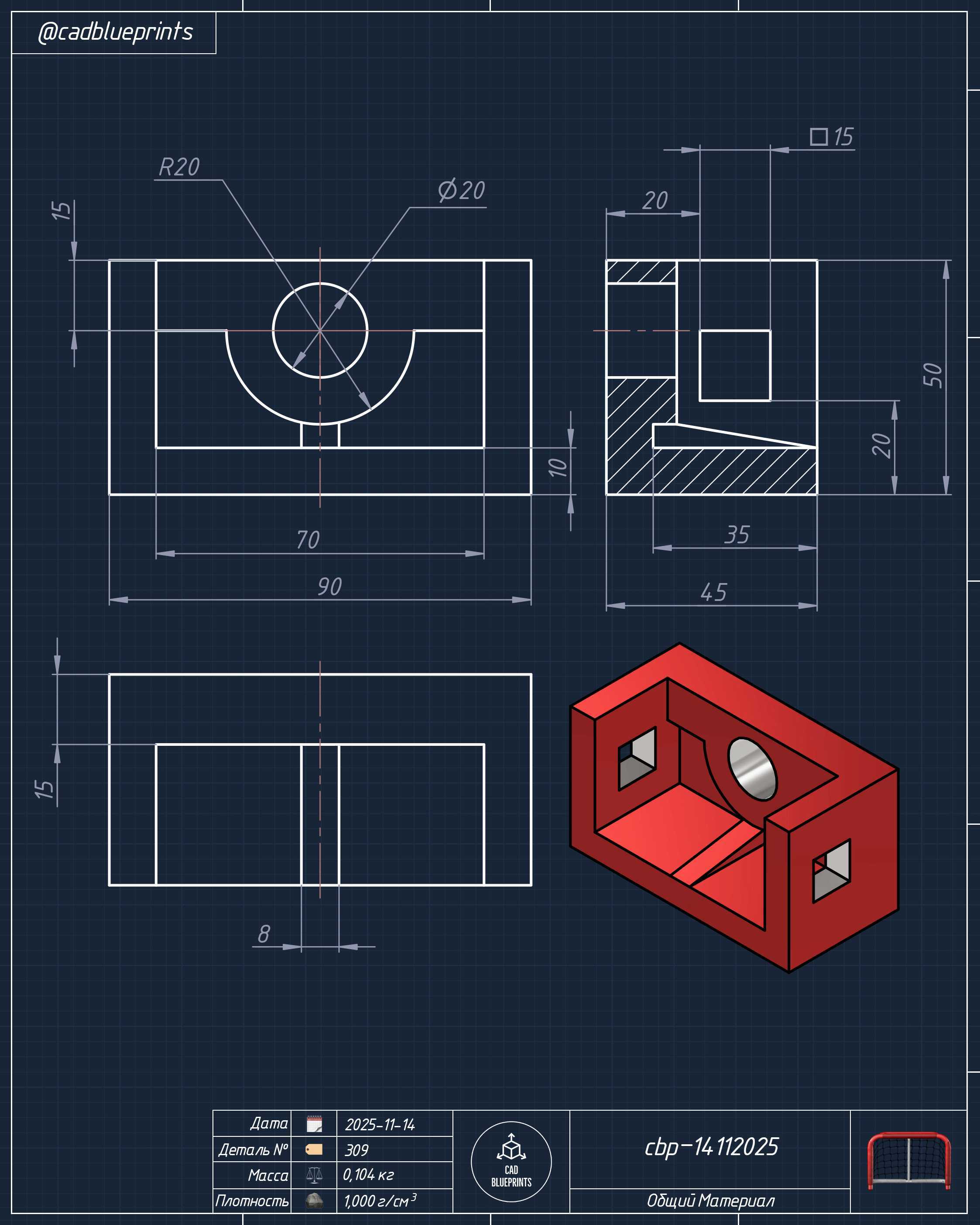

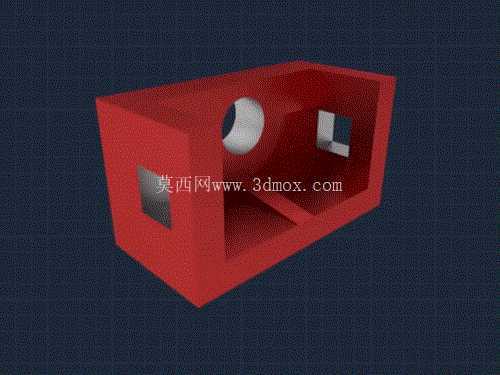

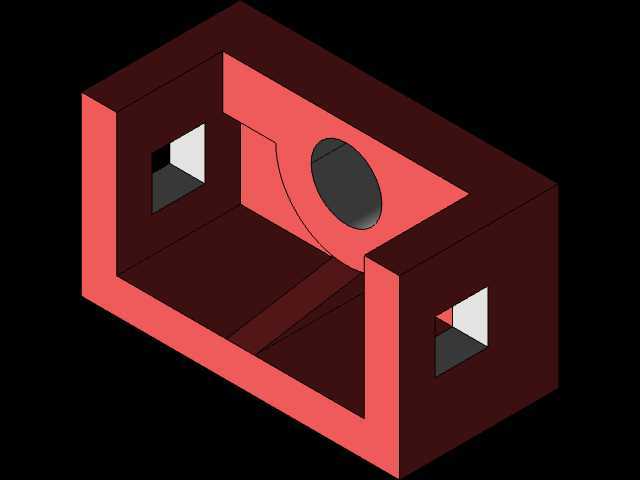

　　这类带多向开孔的中空腔体构件，在通讯终端设备的内部安装基座场景中十分常见，日常做结构设计练习时，这类特征组合的建模训练能快速夯实基础建模逻辑。从实际应用来看，这类腔体构件多作为小型通讯模组的承载外壳使用，内部中空区域用来容纳电路板、信号转接模块等核心元件，不同位置的开孔分别对应不同的功能需求：侧壁的圆形开孔一般用来走圆形线缆或者安装圆形的信号接插件，方形开孔则对应方形的接口模块或者散热通风通道，不同朝向的开孔布局需要匹配内部元件的安装位置，避免出现装配干涉。

　　做这类结构的设计时，首先要确定腔体的整体壁厚，常规通讯类塑胶壳体的壁厚会控制在1.5到2.5毫米之间，壁厚均匀性是首要考虑的点，避免出现壁厚突变导致的注塑缩痕问题，建模时优先采用抽壳的基础逻辑，先做出整体的实体块，再统一抽壳得到基础腔体，之后再添加各个开孔特征。开孔的位置需要考虑安装边界的限制，比如腔体嵌入设备内部时，外侧的安装面要和设备内的定位槽匹配，开孔的边缘距离腔体棱边的距离不能小于壁厚的1.2倍，防止注塑成型时出现边缘缺胶或者强度不足的问题。圆形开孔的直径要匹配对应接插件的外径，预留0.1到0.2毫米的装配间隙，方形开孔的尺寸要对应接口模块的外形尺寸，同时要考虑卡扣或者螺丝固定位的预留空间，不能只开裸孔忽略固定结构的位置。

　　从建模思路上来说，做这类练习不需要追求复杂的曲面，重点是训练特征的顺序逻辑：先做基础基体确定整体外形尺寸，再做抽壳得到中空腔体，之后依次添加各个方向的开孔特征，最后做开孔边缘的倒角处理，避免锐边割伤装配人员或者损坏线缆外皮。实际生产中这类构件多采用ABS或者PC+ABS的塑胶材质，注塑成型后不需要额外的表面处理，重点控制开孔的位置度公差，一般位置度公差控制在0.1毫米以内就能满足接插件的装配需求。腔体内部的分隔结构要和内部电路板的安装点位对应，分隔筋的高度要和电路板的安装高度匹配，既起到加强腔体整体强度的作用，也能分隔不同的功能模块，避免模块之间的信号干扰。安装边界方面，这类腔体的整体外形一般是规则的长方体，方便嵌入设备的预留安装槽内，外侧不需要额外的复杂安装耳，直接靠腔体外侧的定位面和设备内部的卡槽配合，再用1到2颗小螺丝固定即可，所以建模时要保证外侧各个面的平面度，避免出现翘曲导致装配时卡滞。做这类结构练习的时候，还要考虑拔模角度的设置，所有和开模方向平行的面都要添加1到1.5度的拔模斜度，方便注塑后脱模，尤其是开孔的内侧壁，不能做成直上直下的结构，否则脱模时容易刮伤孔壁，影响接插件的装配精度。

　　另外，不同开孔的朝向要对应实际的走线方向，比如圆形走线孔要朝向线缆引入的方向，方形接口孔要朝向设备外侧的操作面，不能随意布置开孔位置，否则实际装配时会出现线缆弯折半径不足或者接口无法外露的问题。腔体底部的厚度可以适当比侧壁厚0.5毫米左右，用来承受内部元件的重量，避免安装后出现底部变形的问题，内部的加强筋要和侧壁连接在一起，筋的厚度不能超过壁厚的0.6倍，防止筋位对应的外表面出现缩痕。这类看似简单的腔体结构，其实涵盖了结构设计中最基础的壁厚控制、特征顺序、公差预留、装配干涉检查等核心知识点，作为CAD三维练习的素材，能帮助初学者快速建立结构设计的工程思维，而不是只停留在画出外形的层面，每一个特征的添加都要对应实际的生产和装配需求，每一个尺寸的设定都要有对应的工程依据，不能凭感觉随意绘制。
