阶梯式块状机械练习零件结构设计

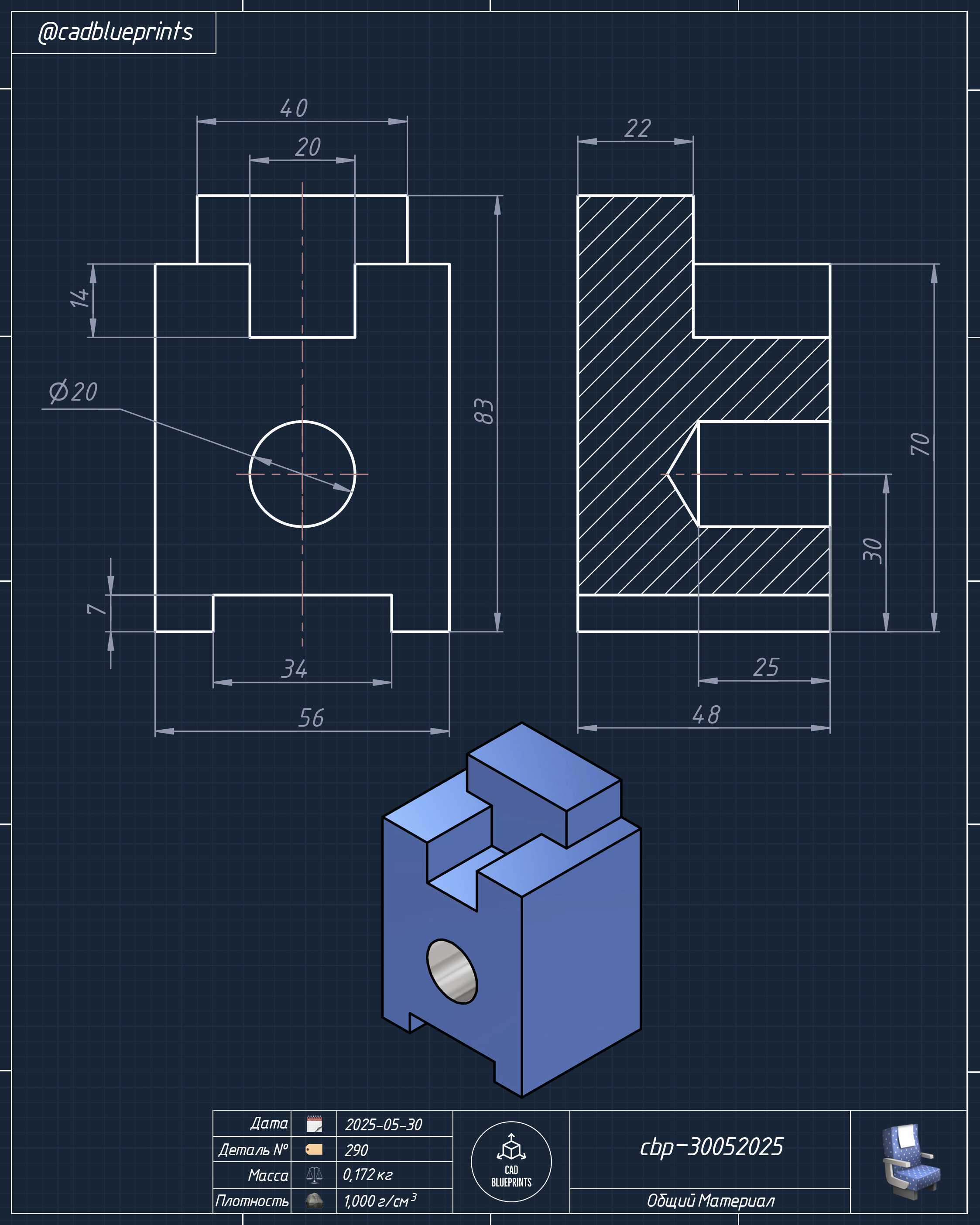

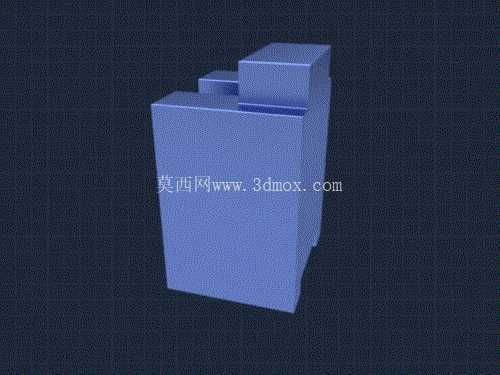

　　这类阶梯块状结构零件常出现在通讯设备内部的支撑定位场景中，作为小型功能模块的安装基座使用，承担着承托电路板、固定接插件的作用，在手持通讯终端、小型信号转接设备的内部装配环节中，这类结构件不需要复杂的曲面造型，却对尺寸公差、相邻面的垂直度有明确要求，是结构设计入门阶段必须掌握的典型造型案例。从结构本身来看，零件整体为实心块状基体，在基体上部设置了两级阶梯凸台，第一级凸台宽度较窄、高度较低，第二级凸台位于基体后侧，高度更高、横向尺寸更大，两级凸台之间形成的台阶面刚好可以卡入对应规格的PCB板侧边，限制板件的横向窜动，基体前侧做了小尺寸的切角处理，避免装配时与设备外壳的加强筋发生干涉，所有棱边均做了微小的倒角处理，既可以去除加工毛刺，也能在装配过程中引导零件顺利卡入安装位，不会因为锐边刮伤设备内部的排线绝缘层。

　　设计这类零件的时候，首先要确认安装边界的尺寸约束，也就是设备内部预留的安装腔长宽高上限，基体的整体尺寸不能超出腔体的可用空间，同时要预留0.1到0.2mm的装配间隙，避免因为注塑或机加工的尺寸误差导致零件无法装入。凸台的高度尺寸要匹配被固定模块的厚度，台阶面的宽度要保证与被支撑件的接触面积足够，不会因为受力集中导致支撑面压损，同时凸台的位置要避开模块上的元器件焊点，防止凸台顶到元器件造成电路短路。

　　从建模逻辑来看，这类零件不需要复杂的曲面命令，优先采用凸台拉伸、切除拉伸的基础特征就能完成，第一步先绘制基体的截面草图，标注好整体的长宽尺寸，拉伸得到基础块体，之后在基体上表面分别绘制两级凸台的截面轮廓，按照对应的高度尺寸依次拉伸得到凸台结构，最后对所有棱边添加统一的倒角特征，再检查各个特征之间的几何约束是否完全定义，避免出现悬空尺寸或者过定义的情况。在实际生产场景中，这类零件如果是小批量打样可以采用ABS材料机加工，大批量生产则会开模注塑，设计时要注意拔模角度的设置，沿着零件出模方向所有侧壁添加1到1.5度的拔模斜度，保证开模时零件可以顺利从型腔中脱出，不会出现粘模的问题。

　　另外零件底部可以根据安装需求设置定位柱或者螺丝孔柱，定位柱的直径要匹配设备壳体上的定位孔尺寸，螺丝孔柱的内径要对应自攻螺丝的规格，孔柱周围要添加加强筋连接到基体侧壁，避免锁螺丝时孔柱开裂。很多初学者在做这类练习的时候，容易忽略安装边界的约束，只照着图纸的线条拉伸实体，没有考虑实际装配时的间隙预留，也容易漏掉棱边倒角和拔模角度这些工艺细节，做出来的模型只能作为视觉展示，无法直接用于生产加工。实际上这类看似简单的块状零件，恰恰是结构设计的基础，所有复杂的设备结构都是从这类基础块体组合演变而来，掌握这类阶梯凸台结构的设计逻辑，理解尺寸约束、装配间隙、工艺倒角这些细节要求，才能在后续更复杂的通讯设备结构设计中避免出现低级错误。在装配验证环节，这类零件装入设备腔体后，要检查凸台顶面与被支撑模块的贴合度，不能出现翘缝，台阶面与模块侧边的间隙要控制在0.1mm以内，保证模块固定后不会出现晃动，同时零件的侧壁与腔体内壁的间隙要均匀，不能出现一侧贴死一侧间隙过大的情况，这些细节都需要在建模阶段就通过尺寸标注进行精确控制，而不是等到装配时再反复修模。
