叉型支撑定位机械零件结构设计

项目分类:通用机械零部件 发布时间:2025-12-18 ID:1104229
  • 叉型支撑定位机械零件结构设计
  • 叉型支撑定位机械零件结构设计
  • 叉型支撑定位机械零件结构设计

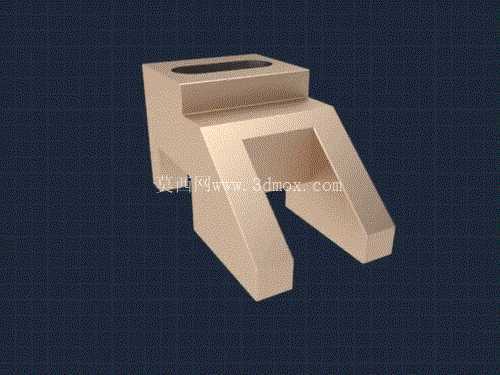

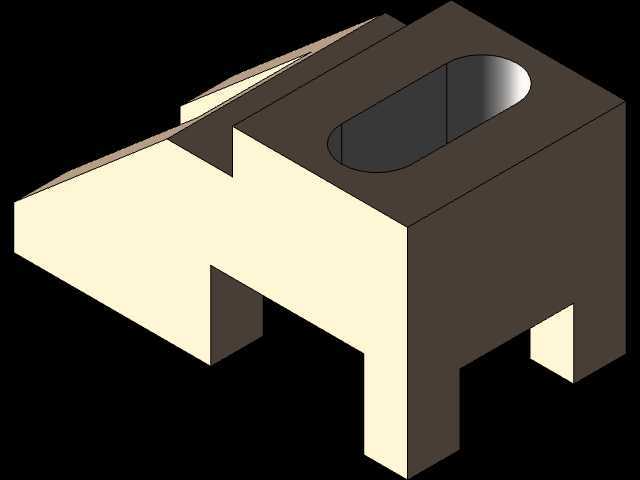

  该零件属于工装夹具与自动化输送线常用的叉型支撑定位构件,在实际生产场景中,多配套于间歇式输送工位、工件移栽机构以及定位工装单元,主要承担工件承载、工位定位、滑移导向的功能,常见于3C电子零部件装配线、小型五金件加工上下料工位、检测设备的工件承托模块中。从结构设计逻辑来看,零件整体采用一体化铣削成型思路,规避了多件拼接带来的装配累积误差,上部开设的长圆形沉槽为安装固定位,可适配M6-M8规格的内六角螺栓,安装时可沿槽长方向调整3-5mm的固定位置,补偿安装基座的加工公差,降低现场装配的修配工作量。

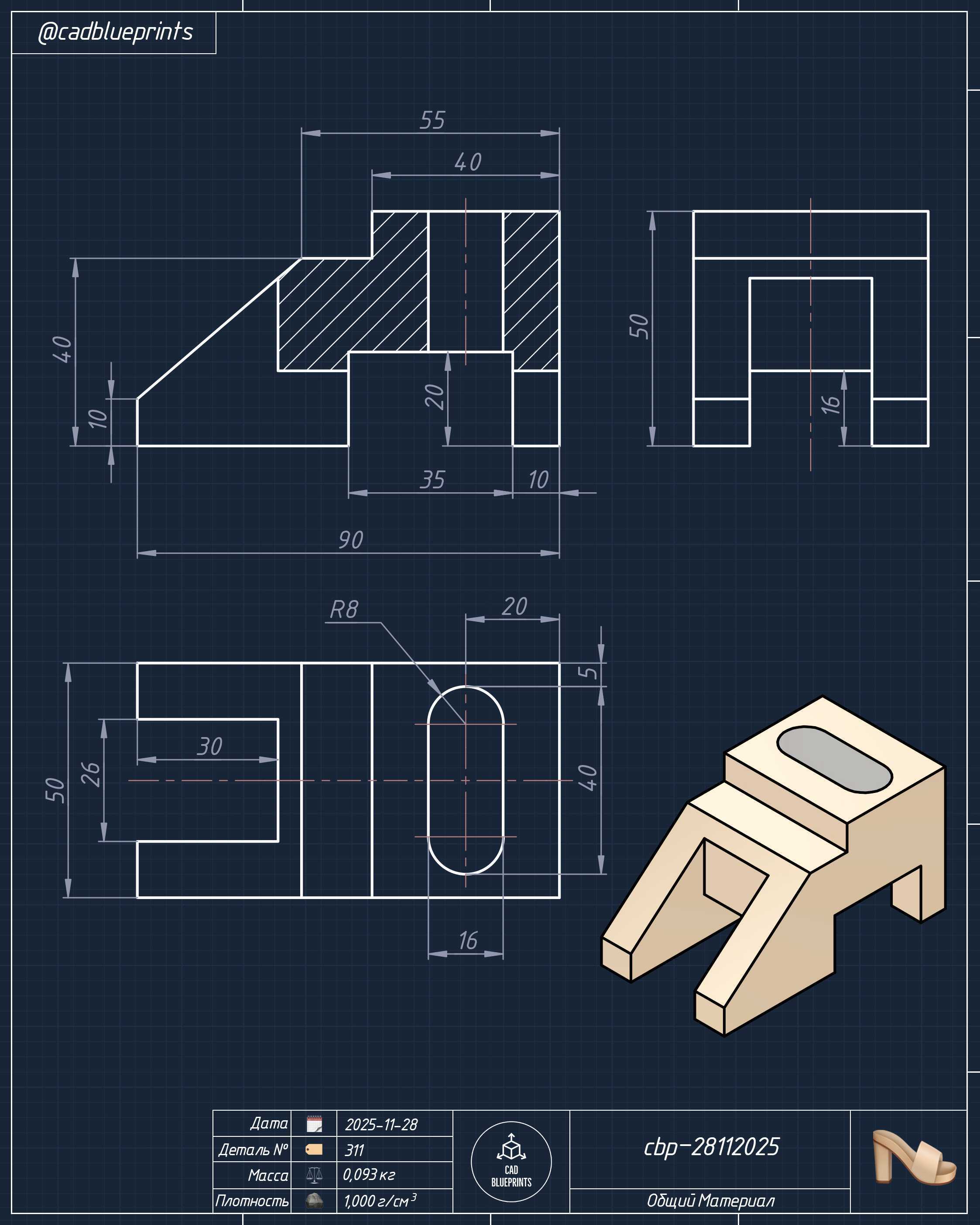

  下部的双叉臂结构做了等厚设计,单臂壁厚控制在8-12mm区间,叉臂开口宽度匹配常见的直径20-30mm圆柱类工件、或是厚度15-25mm的板类工件的定位需求,叉臂内侧与上端面的衔接处做了45度倒角过渡,一方面避免应力集中导致长期受载后出现裂纹,另一方面可在工件落位时起到导入导向作用,无需额外加装导向销即可实现工件的粗定位。零件的整体安装边界控制在长度65mm、宽度40mm、高度50mm的空间范围内,可直接集成在宽度40mm的标准铝型材工位架上,不需要额外拓展安装空间,适配现有模块化工装的搭建需求。

  从功能特性上看,零件的上端安装面与叉臂承托面做了平行度公差管控,平行度误差控制在0.02mm以内,保证工件放置后不会出现倾斜偏移,叉臂的下端面做了1x45度的倒角处理,避免零件在移栽过程中与周边工位构件发生剐蹭。设计时针对受力场景做了壁厚优化,在叉臂与上部安装座的衔接位置做了加厚处理,该位置为零件的主要受力截面,加厚后可承受最大15kg的垂直静载荷,满足小型工件的承托需求,同时不会出现多余的材料冗余,控制零件整体重量在0.15kg以内,降低移栽机构的负载压力。

  在实际应用中,该零件可根据使用场景更换不同的表面处理方式,用于常规室内工装时可做阳极氧化处理提升耐磨性,用于有腐蚀介质的工位时可做镀镍处理提升防锈能力,叉臂的承托面可根据需求粘贴聚氨酯垫片,避免划伤工件表面。结构建模过程中,所有的倒角、退刀槽均按照实际机加工工艺要求设置,不存在无法加工的倒扣结构,普通三轴数控铣床即可完成全部加工工序,不需要定制特殊刀具,单件加工时长可控制在15分钟以内,适合小批量工装搭建时的快速加工制作。零件的安装孔位采用沉头设计,螺栓安装后头部不会高出安装面,避免与放置的工件发生干涉,叉臂的开口端面做了圆弧过渡,不会在工件滑移过程中刮伤工件表面。针对不同的工位需求,可通过调整叉臂的开口宽度、整体高度来适配不同规格的工件,基础结构的受力逻辑不需要做大幅调整,仅需修改对应尺寸参数即可快速衍生出适配不同场景的变体零件,大幅降低同类型工装零件的设计周期。
