带多安装孔位的异形连接传动支架

项目分类:通用机械零部件 发布时间:2025-12-18 ID:1104357
  • 带多安装孔位的异形连接传动支架
  • 带多安装孔位的异形连接传动支架

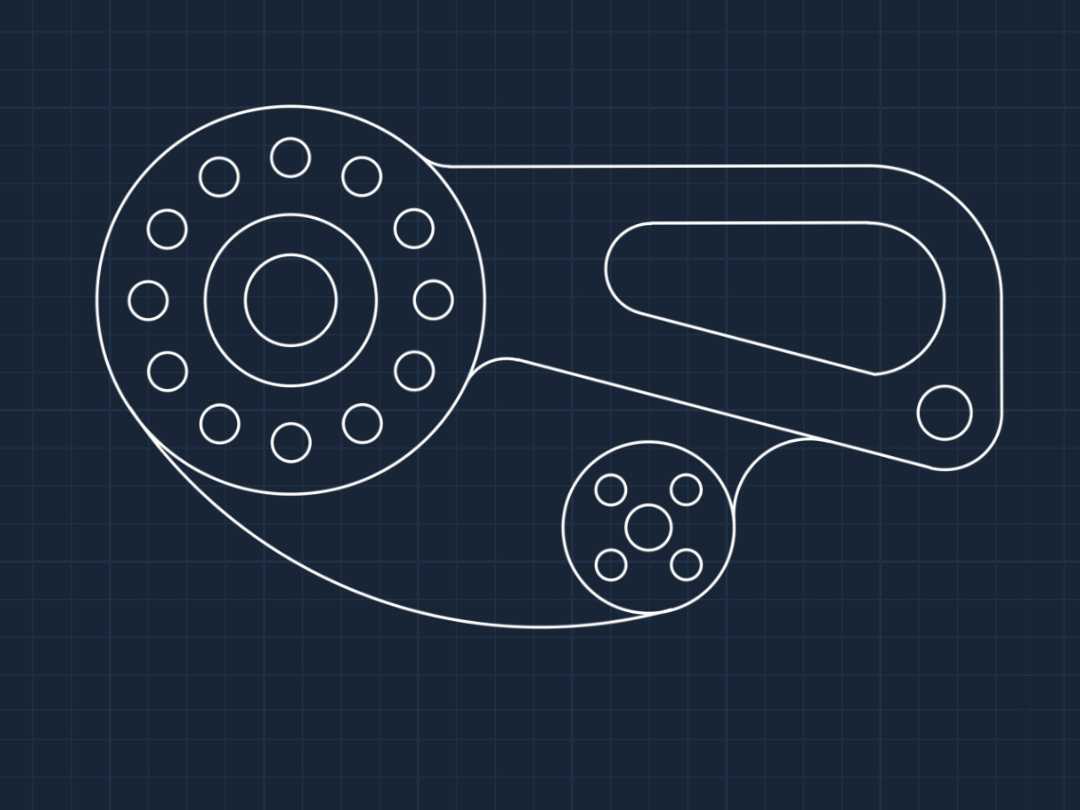

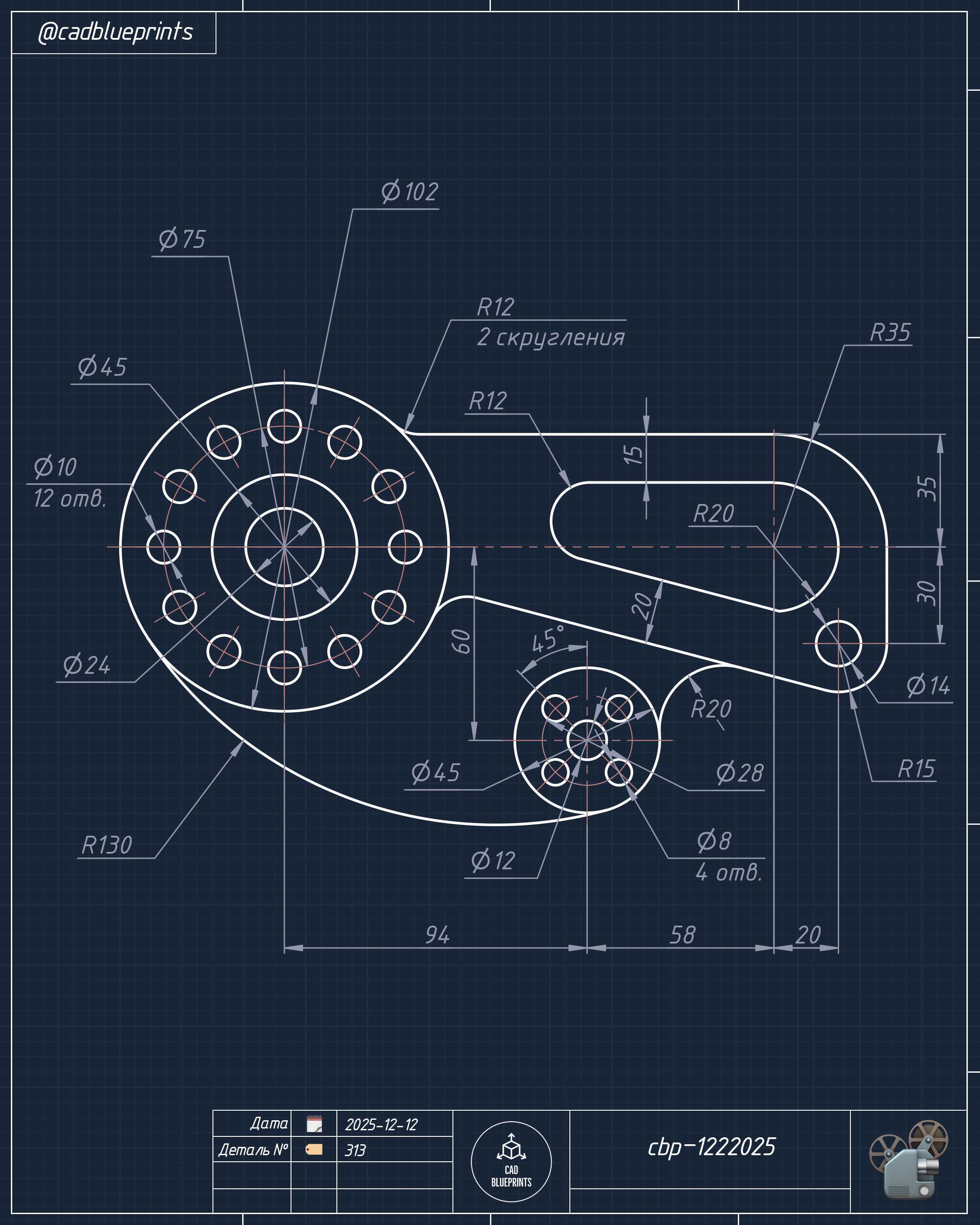

  这类异形连接传动支架,常应用在小型动力传输单元、轻工输送设备的张紧调节段,以及部分台式加工设备的辅助传动挂载位置,核心作用是衔接不同轴径的传动轮组,同时承担传动带张紧度调节、轮组相对位置固定的功能,替代传统分体式的轮座加调节板的组合结构,减少装配时的零件对齐工作量,也能降低多零件拼接带来的累计装配误差。从结构设计逻辑来看,左侧大直径带环形均布孔的圆盘区域,是主传动轴的安装位,环形排布的12个小孔为端盖连接或者传动销固定预留位置,中心的同心圆环结构对应主轴承的安装台阶,设计时预留了轴承外圈的配合公差带,能保证主传动轴转动时的同轴度,避免高速运转下出现径向跳动。

  中间的长条形腰型孔是张紧调节的核心结构,长度方向的行程可以覆盖常规传动带5%-8%的张紧量调节需求,腰型孔的宽度匹配常用的M8-M10规格的固定螺栓,安装时不需要额外加工适配孔位,松开固定螺栓即可沿腰型孔方向调整整个支架的位置,实现传动带松紧度的快速调整,调整到位后拧紧螺栓即可完成锁止,不需要额外的张紧轮辅助结构,能压缩整个传动单元的轴向安装空间。右下方的小直径带孔圆盘是从动轮的安装位,周围均布的6个小孔对应从动轮端盖的固定点位,设计时将从动轮安装位与主盘区域通过平滑的曲面连接臂衔接,连接臂的轮廓做了圆弧过渡处理,既避免了直角结构带来的应力集中问题,也能在保证结构强度的前提下尽可能减少材料用量,降低零件自身重量。

  整个零件的外轮廓采用连续平滑的曲线设计,没有突兀的棱角,一方面是避免装配和后期维护时尖锐边角划伤操作人员,另一方面也能减少传动过程中气流扰动带来的细微震动,尤其是在转速超过1000rpm的传动场景下,平滑外轮廓的风阻影响比直角轮廓低40%左右。从安装边界来看,主安装盘的中心到从动轮中心的中心距是固定设计值,装配时只需要保证主传动轴与设备机架的基准面垂直,即可保证从动轮与主动轮的平行度,不需要反复校准两个轮组的相对位置;整个支架的最大外轮廓尺寸适配常见的100-200mm安装空间的小型传动单元,厚度方向的尺寸控制在8-12mm区间,既可以采用钣金冲压工艺成型,也可以采用铝板铣削加工,适配不同成本预算的设备选型需求。

  在实际使用场景中,这类支架常替换小型输送线端部的传动轮固定座,相比传统的分体式固定座,它的集成度更高,零件数量从原来的3件减少到1件,装配工时能缩短60%左右,而且因为是一体化结构,长期运行下不会出现分体零件松动导致的轮组偏移问题,能降低后期设备维护的频率。设计时还在支架最右侧预留了一个单独的小圆孔,这个孔位是辅助定位孔,装配时可以先通过这个孔位插入定位销,将支架预固定在机架的对应位置,再穿入腰型孔的固定螺栓,避免调整张紧度时支架出现偏移,这个细节设计能大幅提升现场装配的效率,尤其是在设备内部操作空间狭窄的场景下,预定位结构能减少操作人员的手部操作难度。连接臂的截面厚度经过受力仿真验证,在额定传动扭矩15N·m的工况下,最大变形量不超过0.02mm,完全满足常规小型传动单元的刚度要求,不会因为长期受传动带的拉力出现结构变形,导致传动带跑偏、磨损加剧的问题。
