讴歌RL前驾驶侧转向节结构设计

　　在乘用车底盘系统的开发与改装定制环节，前转向节作为连接悬架、转向拉杆、制动总成与轮毂单元的核心承载部件，其结构合理性直接决定了前轮定位参数的保持能力、转向动作的传递精度以及行驶过程中的载荷传递可靠性。这款针对讴歌RL前驾驶侧开发的转向节结构，在建模阶段优先考虑了定制化改装场景下的安装适配性，没有完全照搬原厂件的冗余铸造工艺结构，而是在保证核心安装位尺寸精度的前提下，对非承载区域的结构做了适配定制生产的简化处理，能够满足小批量定制加工、底盘改装替换、教学演示等多场景的使用需求。

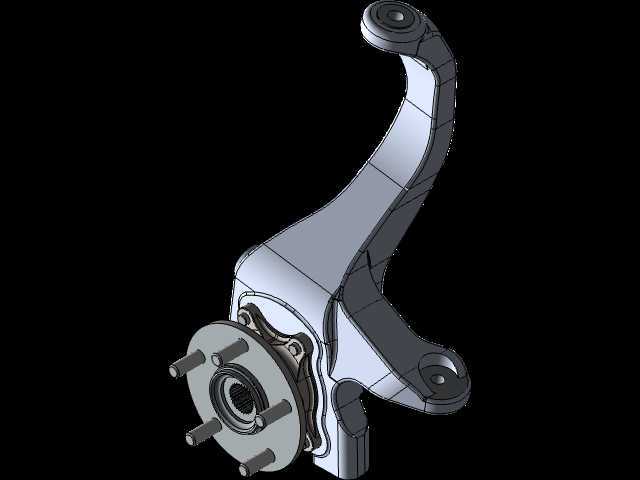

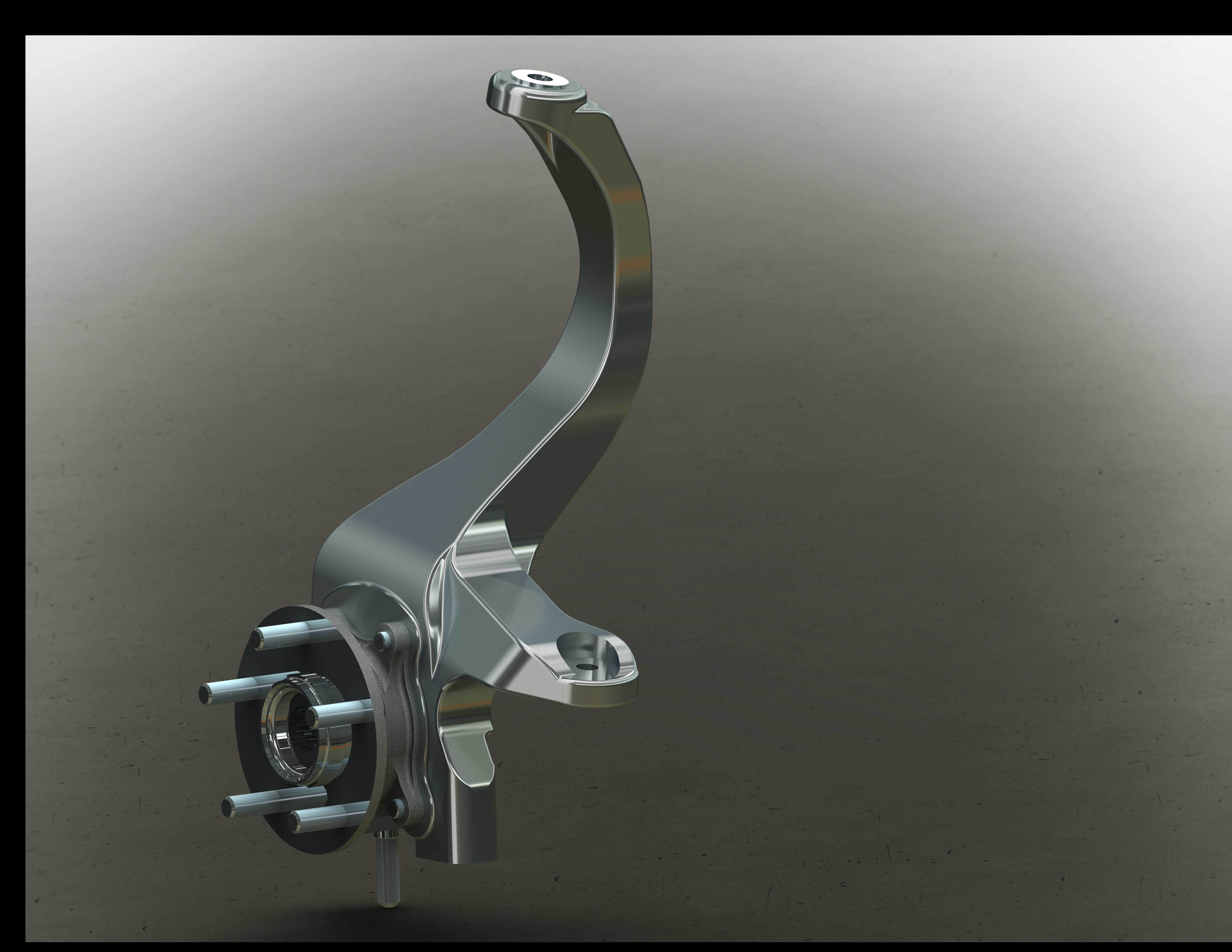

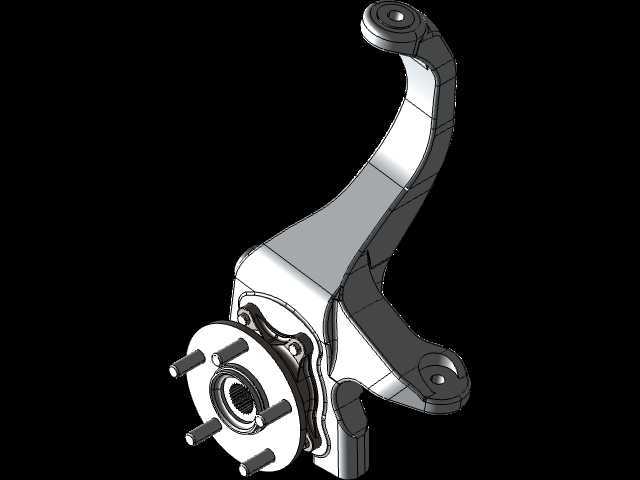

　　从功能特性来看，该转向节集成了轮毂轴承安装座、转向拉杆连接球头座、下摆臂连接支耳、减震器支座连接位以及制动卡钳安装接口，所有安装孔位的相对位置精度均参考实车装配边界做了匹配，轴承安装位的同轴度、各连接支耳的端面平面度都按照底盘件的常规设计公差做了约束，能够保证装配后轮毂转动无卡滞、转向动作传递无旷量，制动卡钳安装后与制动盘的间隙均匀，不会出现偏磨或者制动抖动的问题。在设计思路上，建模时首先锁定了核心安装边界：轮毂轴承的安装孔径与配合长度完全匹配对应车型的原厂轮毂单元规格，五个轮毂螺栓的分布圆直径、伸出长度都参考实车装配要求设定，保证轮毂装车后轮距参数与原厂保持一致，不会出现轮胎偏磨或者翼子板干涉的问题。

　　转向拉杆连接球头的锥孔角度、球头安装面的高度位置，都按照原厂转向梯形的几何参数做了定位，确保改装后转向内外轮的转角关系符合阿克曼几何特性，不会出现转向沉重、轮胎异常磨损的情况。下摆臂连接的两个支耳间距、衬套安装孔的同轴度，以及减震器安装支座的螺栓孔位置，都严格对齐原厂副车架与悬架的安装点，不需要额外修改悬架部件即可完成装配，降低定制改装的适配难度。外形结构上，转向节的主承载臂采用了变截面的弧形设计，从轮毂轴承座位置向上延伸至减震器连接位的过程中，截面厚度根据载荷分布做了渐变处理，在轮边冲击载荷、转向侧向力、制动纵向力的主要传递路径上保留了足够的材料厚度，而非承载区域则做了适当的挖空减重，平衡结构强度与部件自重的关系。制动卡钳安装位的凸台高度经过核算，能够适配对应规格的通风制动盘与对向活塞卡钳，安装螺栓的孔位深度足够保证连接强度，不会出现制动过程中卡钳松动的风险。从实际应用场景出发，这类定制化建模的转向节结构，既可以作为底盘改装方案验证阶段的3D打印样件，用于检查悬架与转向系统的运动干涉情况，也可以作为五轴加工生产的数模基础，经过有限元强度校核后加工成金属成品件用于定制车辆的装配，还可以作为汽车底盘构造教学的演示模型，帮助学习者理解转向节与周边底盘部件的连接关系与载荷传递路径。

　　建模过程中特意规避了原厂铸造件的拔模斜度、铸造圆角等工艺冗余结构，让模型的几何特征更加清晰，便于后续的结构修改与仿真分析，对于需要调整轮距、改变主销倾角的改装场景，只需要在该数模基础上调整对应安装位的偏移量即可快速生成新的方案，大幅缩短定制开发的周期。需要注意的是，该模型作为定制开发的参考数模，在用于实际装车部件生产前，还需要根据选用的加工材料（比如40Cr锻造、7075铝合金加工等）做对应的强度仿真校核，对关键承载截面的厚度做针对性调整，确保在最大冲击载荷下不会出现结构断裂或者塑性变形的问题，所有安装孔位的配合公差也需要根据实际加工工艺做微调，保证装配后的配合精度符合底盘部件的性能要求。
