IP68防护户外智能接线箱结构设计

这款户外防护箱体的结构设计，核心围绕户外长期部署的可靠性需求展开，首先从防护等级的实现逻辑来看，上盖与底座的配合面采用嵌入式密封槽设计，槽内预留适配邵氏硬度40-50度硅橡胶密封圈的压缩余量，压缩比控制在25%-30%区间，既避免长期压缩导致的密封材料蠕变失效，也能保证在高压冲水、短时浸水的工况下，水汽不会从配合缝隙侵入壳体内部。线缆引出端采用一体式格兰头结构，与壳体底座一体注塑成型，省去了额外装配格兰头的密封环节，减少了一个潜在的漏水点，格兰头内部的锥形密封胶圈适配线径4-8mm的户外线缆，拧紧后可同时实现线缆固定与径向密封，即使线缆受到侧向拉扯，也不会破坏密封界面。

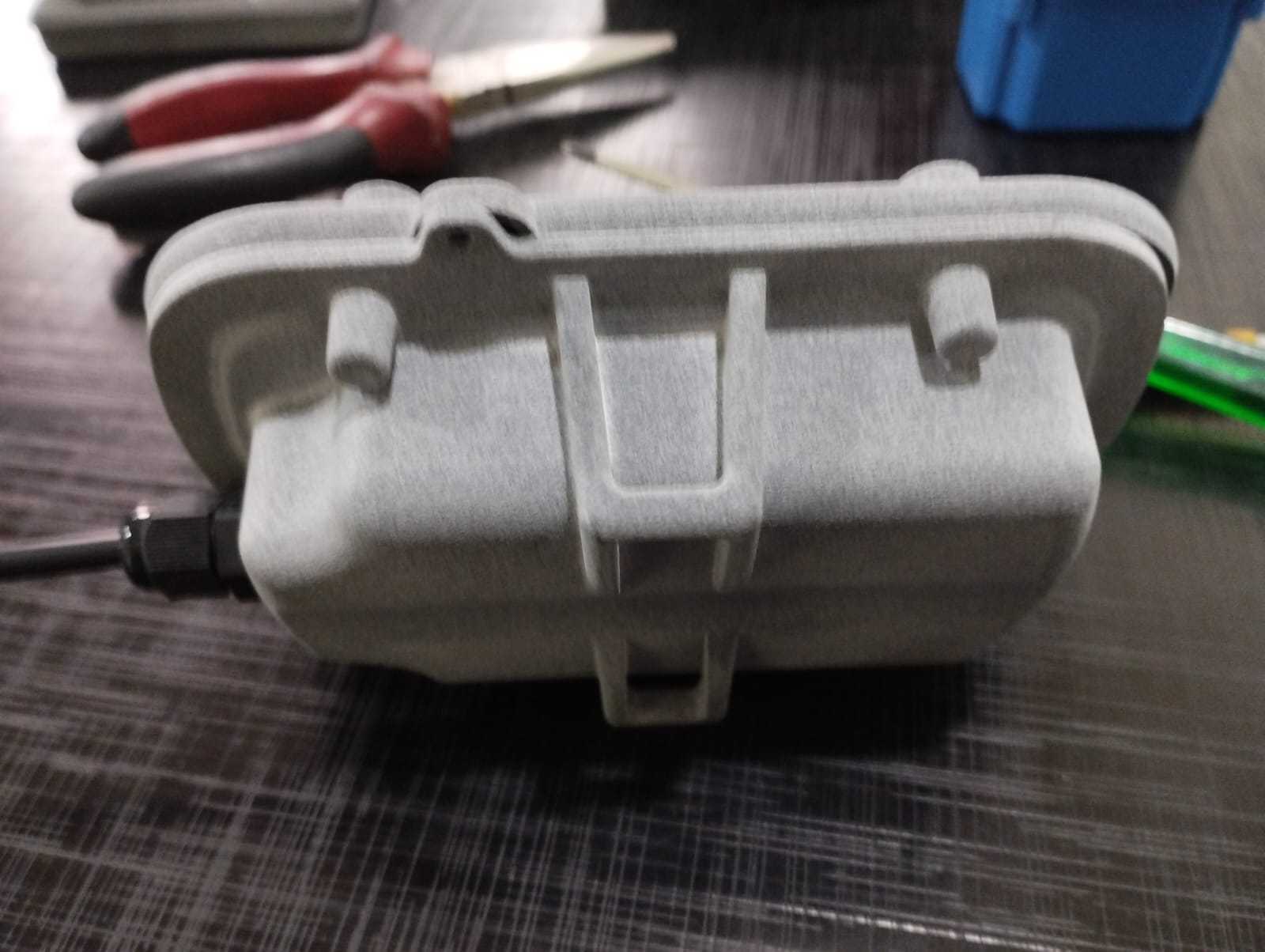

从安装适配性来看，壳体背部预留了两个安装固定位，既可以通过不锈钢抱箍适配直径30-60mm的户外立杆，满足智慧灯杆、园区监测杆、农田物联网监测点的杆装需求，也可以通过M4膨胀螺丝直接固定在混凝土墙面、设备机柜外壁，安装孔位做了下沉式设计，螺丝装配后头部不会突出壳体背面，保证安装面贴合平整，避免长期使用中积水从安装孔渗入。壳体整体外形做了全圆角过渡处理，所有棱边的圆角半径不小于3mm，一方面是减少户外风沙、雨雪对壳体棱角的冲蚀磨损，另一方面也能避免装配、维护过程中尖锐棱角划伤操作人员，同时圆角结构在注塑生产时也能改善塑料熔体的流动填充状态，减少内部应力集中，提升壳体的抗冲击性能，即使在-20℃的低温环境下受到外力冲击，也不容易出现脆裂问题。

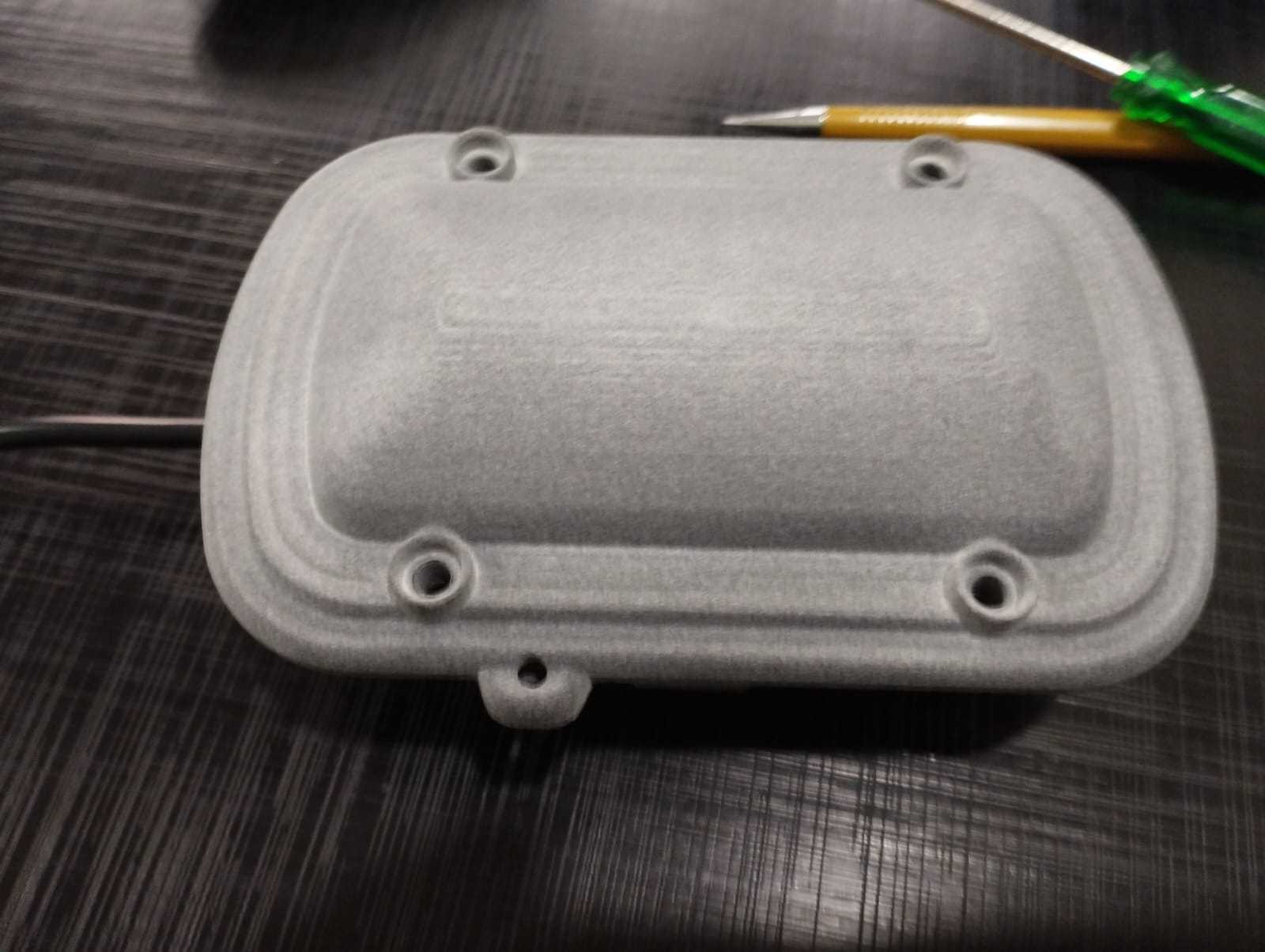

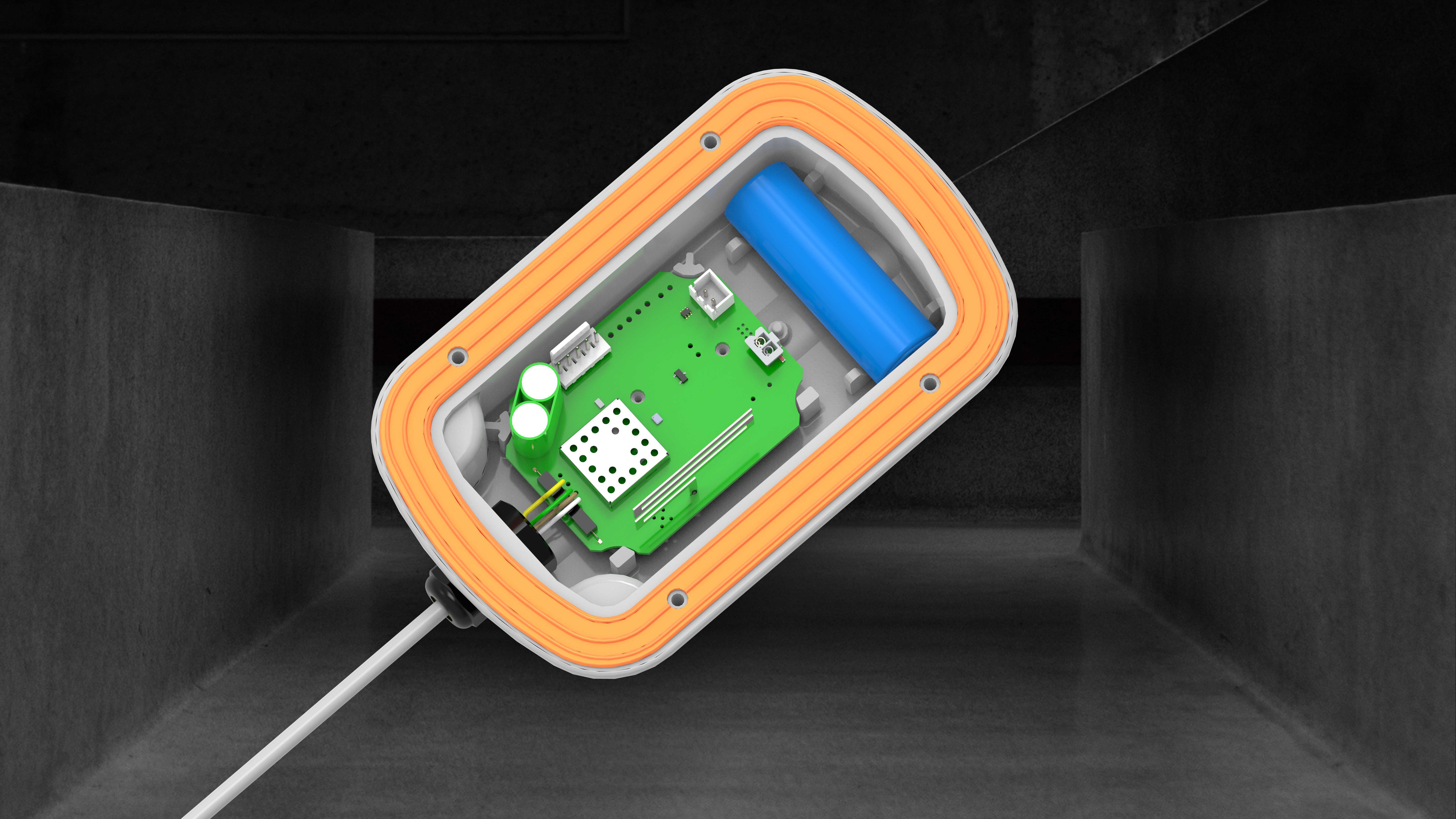

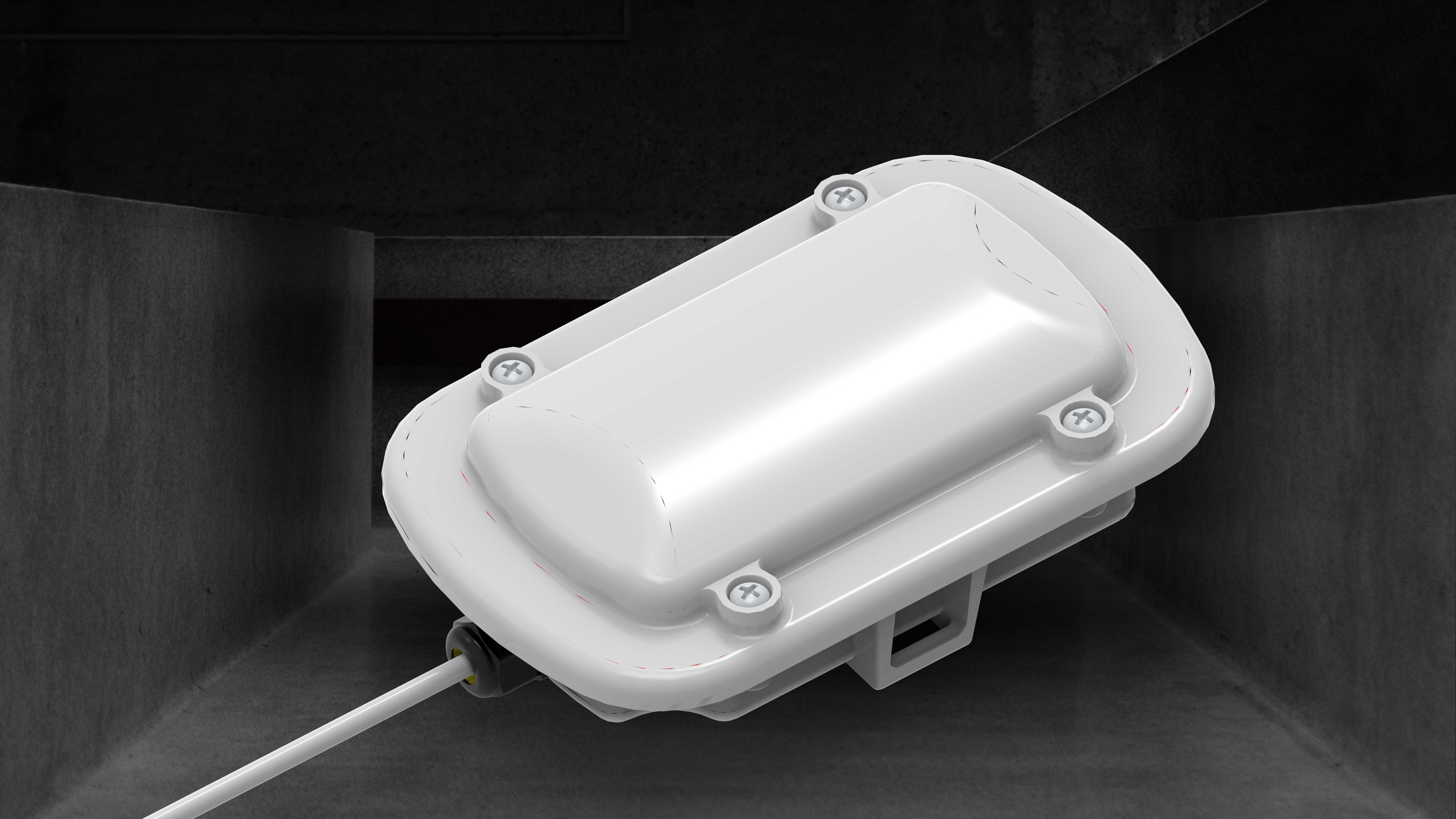

上盖的固定采用四颗十字盘头不锈钢螺丝，螺丝孔位同样做了密封凸台设计，螺丝拧紧后会挤压孔位内的密封垫片，阻断螺丝孔的渗水路径，四颗螺丝的排布对称分布在壳体四个角，锁紧时受力均匀，不会出现单侧压紧导致密封圈受力不均、局部密封失效的问题。壳体内部预留了足够的元器件安装空间，可容纳尺寸不超过80mm*50mm*20mm的电路板模块，同时预留了接线端子的安装位，方便现场施工时进行线缆对接，内部的支撑柱高度统一，电路板装配后与壳体内壁保留2mm的间隙，避免电路板直接接触壳体内壁，在温差较大的环境下，壳体内壁产生的凝露不会直接接触电路板，降低电路短路的风险。

从实际应用场景来看，这款箱体可作为户外物联网采集终端的防护外壳，搭载温湿度、空气质量、光照度等传感器模块，部署在园区、农田、厂区、道路两侧等户外场景，也可作为户外监控设备的接线分线盒，实现线缆的转接与防护，还可用于户外小型供电模块的防护，为低压直流供电设备提供可靠的户外防护。设计过程中充分考虑了户外长期使用的耐候性需求，壳体材料推荐选用添加了抗UV剂的ABS或者PC+ABS合金，可在户外长期暴晒的环境下延缓材料老化、变脆、变色的速度，使用寿命可达5年以上。壳体的出线方向做了斜向下的角度设计，线缆装配后自然向下倾斜，避免雨水顺着线缆流到格兰头密封位置，进一步提升防水可靠性。整体结构没有复杂的倒扣、抽芯结构，注塑生产时模具结构简单，量产良率高，装配过程仅需锁付四颗螺丝，操作便捷，适合批量部署的项目使用，现场维护时仅需拧开四颗螺丝即可打开上盖，对内部模块进行调试、更换，不需要额外的专用工具，降低了户外维护的难度与成本。
