墙面地面暗装4×2规格电气接线底盒

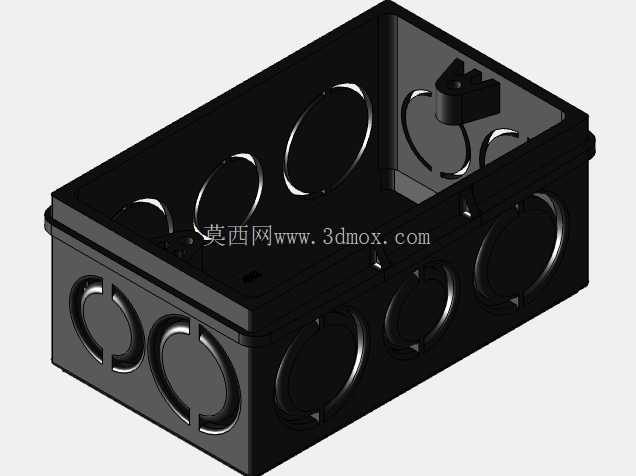

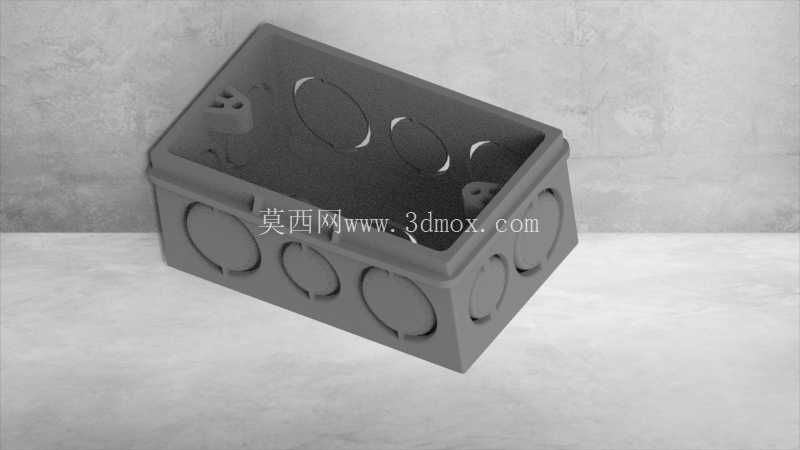

　　在民用建筑电气布线、室内装修配电施工场景中，这类暗装电气底盒是开关、插座面板安装的核心承载部件，承担着线路接驳防护、面板固定支撑的核心作用，区别于明装线盒，这类4×2规格的底盒需要在墙体砌筑、地面找平阶段提前预埋，所有外凸结构都要适配现浇层、抹灰层的厚度要求，不能出现后期安装面板时贴合不严、螺孔错位的问题。从结构设计来看，盒体采用一体注塑成型的腔体结构，侧壁预留的多个 Knock-out 敲落孔是布线穿管的核心接口，不同孔径的敲落孔分别适配常见的PVC穿线管规格，施工时可以根据管线走向敲除对应位置的孔盖，不需要额外开孔，减少现场施工的切割工作量，也能避免开孔不齐导致的管线密封问题。

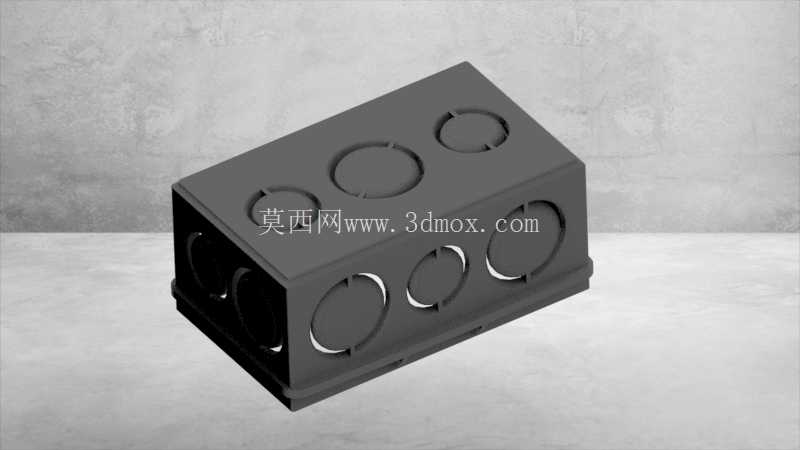

　　盒体内部的预留螺柱是面板安装的固定点位，两个安装柱的中心距严格匹配国标86型双联面板的安装孔位，柱内预埋的铜嵌件可以反复拆装而不滑牙，避免后期维修面板时出现螺孔损坏无法固定的问题。盒体边缘的加厚止口结构，是为了在预埋时贴合墙面抹灰层的基准面，防止混凝土浇筑、砂浆填充时砂浆灌入盒体内部，也能在后期安装面板时提供平整的贴合面，避免面板倾斜、缝隙不均的问题。盒体底部的加强筋结构，沿着腔体受力方向均匀分布，既可以减少注塑成型时的缩痕问题，也能提升盒体的抗挤压能力，避免在墙体浇筑、地面重物碾压时出现盒体变形，导致内部线路挤压破损、安装螺柱错位的问题。

　　从安装边界来看，这类4×2规格的双联底盒，整体腔体深度适配常规墙面预埋的深度要求，既可以安装在砖混结构的墙体开槽内，也可以适配装配式建筑的预制墙板预留空腔，侧壁的连接卡扣结构可以实现多个同规格底盒的并排拼接，满足多联开关、多位插座的安装需求，拼接时的孔位对齐精度可以保证后期面板安装时的缝隙均匀度，不需要现场调整拼接位置。在实际使用场景中，这类底盒的内部腔体预留了足够的线路接驳空间，可以容纳多股2.5平方毫米、4平方毫米的铜芯线接驳余量，不会出现线路挤压过密导致的散热问题，盒体的绝缘材质可以满足低压配电系统的绝缘防护要求，避免线路漏电时传导至墙面引发安全隐患。

　　设计时需要重点考量的是敲落孔的连接强度，既不能过紧导致施工时敲除困难、敲落时震裂盒体，也不能过松导致运输、预埋过程中孔盖脱落，造成砂浆灌入堵塞穿线孔；同时安装螺柱的位置度公差需要控制在极小范围内，避免后期面板安装时螺丝无法对准孔位，强行拧入导致螺柱断裂。盒体四角的圆角过渡结构，一方面是为了减少注塑成型时的应力集中，避免脱模、运输过程中出现边角开裂，另一方面也能在预埋时减少对穿线管的磨损，避免尖锐边角割破管线绝缘层。在地面铺装场景下使用时，盒体的抗冲击性能需要满足地面施工时的踩踏、重物压迫要求，加厚的侧壁结构可以承受地面找平层的压力，不会出现盒体塌陷导致地面插座安装后凸起或凹陷的问题。
