HS-311标准伺服执行器三维结构设计

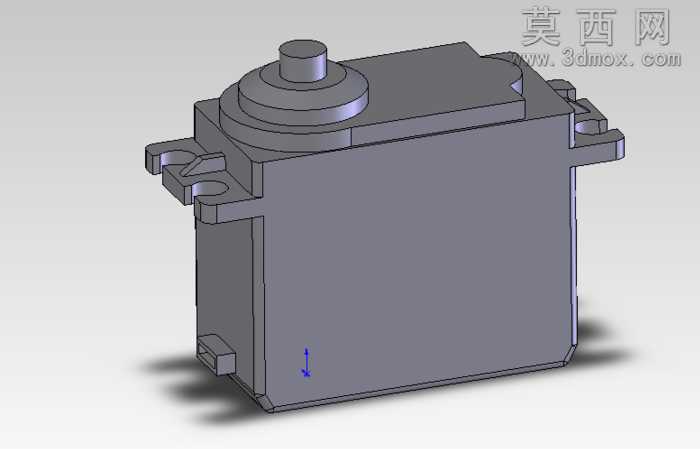

本模型为HS-311标准伺服执行器的全参数化三维建模成果，建模过程依托SolidWorks平台完成，全程采用自顶向下的设计思路，先搭建整体装配基准坐标系，再拆分各个功能模块逐一完成零件建模，最终通过标准配合关系完成总装，确保各部件的装配公差符合小型伺服器件的通用设计规范。模型完整还原了该款伺服的外观与内部安装结构，顶部的输出轴采用阶梯轴结构设计，分层还原了轴段的直径差与定位凸台，轴端的平面特征完全匹配舵盘安装的定位需求，保证输出扭矩传递的稳定性。主体壳体采用方正的盒式结构设计，两侧的安装耳带有标准安装孔位，孔位的中心距、孔径参数完全适配行业通用的伺服安装支架尺寸，壳体表面的分型线、边角的倒角过渡都按照实际注塑件的工艺特征做了还原，避免出现尖锐直角不符合注塑生产要求的问题。壳体侧面的出线槽结构做了精准还原，槽口的尺寸与走线空间完全匹配伺服信号与动力线的排布需求，底部的定位凸台结构也按照实际产品的特征完成建模，可直接用于安装场景的适配验证。材质渲染阶段，壳体部分采用哑光深灰色工程塑料材质，调整了材质的粗糙度与漫反射参数，还原尼龙加纤材质的真实质感；顶部输出轴采用金属质感材质，模拟粉末冶金输出轴的哑光金属效果，安装耳的孔位边缘做了细微的倒角处理，还原机加工孔位的工艺特征。建模过程中对所有零件做了干涉检查，确保输出轴转动时与壳体、内部限位结构不存在干涉问题，各个安装孔位的同轴度、平面度公差都做了参数化约束，可直接导出工程图用于生产参考，也可导入运动仿真模块，搭配控制信号模拟伺服的角度转动过程，验证不同负载下的安装适配性，可直接用于机器人舵机安装、航模舵面控制、小型自动化设备执行机构的方案设计与装配验证环节，为相关产品的结构适配提供精准的三维参考依据。
