面板安装式无标记翘板开关三维结构设计

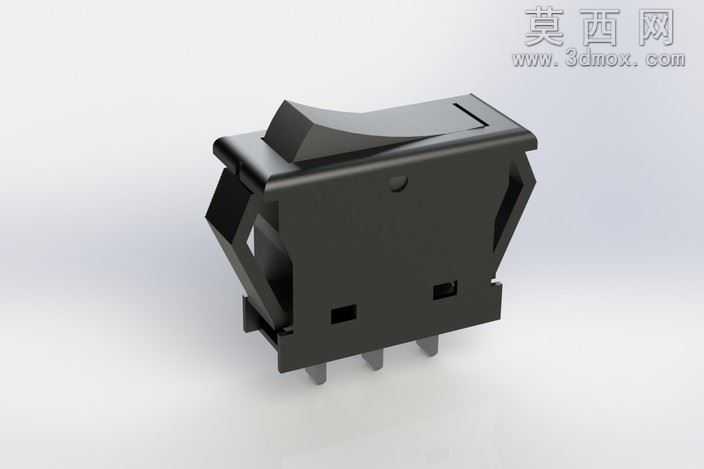

本作品为面板安装式翘板开关的三维数字模型，建模阶段严格参照NKK制造的PN CWT12AAS1实物参数进行1:1比例还原，全程采用SolidWorks完成全参数化建模流程，首先通过草绘绘制开关主体的外轮廓截面，针对外壳两侧的卡扣安装结构、底部三个插脚的定位尺寸进行精准约束，确保安装孔位匹配19.2毫米×6.8毫米的标准开孔规格，适配0.75毫米至2毫米厚度的安装面板。建模过程中对翘板按键的弧形按压面做了曲面过渡处理，避免棱角生硬带来的视觉违和感，外壳侧面的定位卡槽、卡扣弹性臂的厚度均按照实物的装配逻辑做了结构还原，虽然模型为空心结构以降低文件体量，但外部所有可见结构的尺寸、比例、相对位置均与实物完全一致，未添加任何品牌标识或功能标记，预留了后续标记位的添加空间。材质与渲染阶段，针对开关外壳的黑色阻燃塑料材质，调整了哑光塑料的粗糙度参数，设置低反光度的漫反射材质属性，还原普通电器开关外壳的磨砂质感；翘板按键与外壳采用同材质参数，仅在边缘处做了极细微的倒角高光处理，区分按键与基座的装配缝隙；底部金属插脚采用略带磨砂的金属材质，设置轻微的金属反射属性，还原铜质插脚的真实质感。渲染时采用柔和的影棚布光，主光源从斜上方45度照射，辅光源补亮底部插脚与侧面卡扣的暗部细节，添加柔和的地面阴影增强模型的立体感，背景采用浅灰色渐变突出开关主体结构。设计思路上优先保证安装结构的准确性，重点还原面板卡扣的弹性卡接结构、插脚的排布间距，确保模型可直接用于电器产品的装配干涉检查、面板开孔定位参考，同时保留了结构的可编辑性，后续可根据需求添加开关档位标记、调整按键表面纹理，适配不同的产品设计场景，模型同时导出了STEP、IGES通用中间格式，可兼容多数三维设计软件打开使用。
