适配NEMA23规格6.35mm轴径法兰联轴器

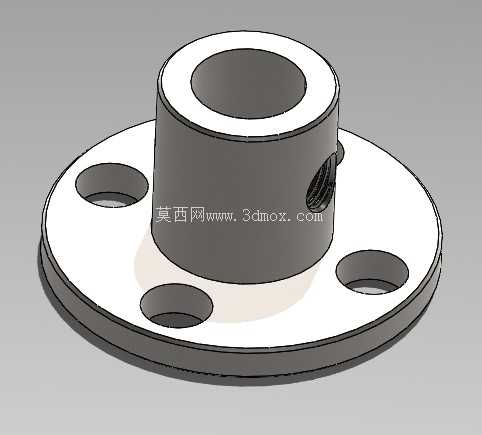

在小型自动化传动链路的搭建过程中，轴系的同轴连接可靠性直接决定了整套传动机构的运行精度与使用寿命，这类适配NEMA23安装规格的法兰联轴器，正是针对小扭矩精密传动场景开发的轴连接部件，常见于桌面级数控设备、小型输送模组、3D打印运动轴、实验室小型试验台的动力输出端与执行端连接环节。从实际选型适配的角度看，这类联轴器的核心适配边界围绕6.35mm的轴径设计，也就是行业内常说的1/4英寸轴，恰好匹配市面上绝大多数NEMA23规格步进电机的输出轴尺寸，无需额外加装轴套就能完成对接，能大幅减少传动链路的零件数量，降低装配累积误差。法兰盘上的安装孔统一采用4mm孔径设计，孔位分布完全遵循NEMA23标准的安装孔距规范，安装时可以直接与对应规格的电机端盖、设备安装面板完成对位，不需要额外做打孔改制，对于快速搭建原型设备、替换老旧损坏的传动部件来说，能省去大量的测绘、改孔工作量。

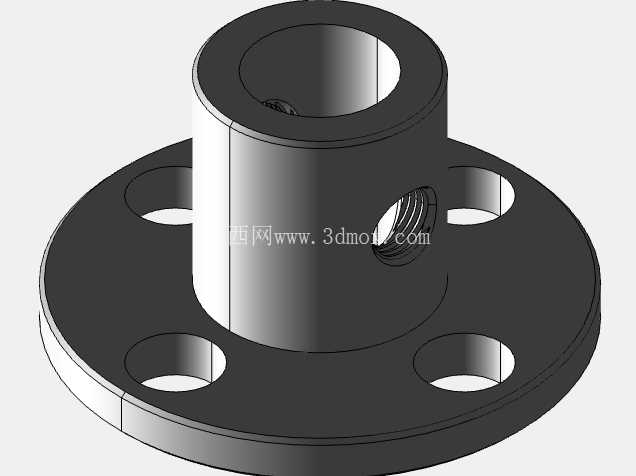

从结构设计的逻辑来看，这款联轴器采用一体式法兰套筒结构，主体分为同轴的套筒连接段与法兰安装段两个部分，套筒段的内孔做了严格的同轴度公差控制，与轴配合的间隙控制在小间隙过渡配合区间，既保证装配时能顺利套入轴端，又能避免配合间隙过大带来的传动回差。套筒侧壁设置了M3规格的紧定螺钉孔，装配时通过紧定螺钉顶紧轴端的平面，就能实现轴与联轴器的周向与轴向固定，这种固定方式虽然不适合大扭矩重载传动场景，但对于NEMA23步进电机对应的0.5-2N.m扭矩区间来说，完全能满足传动需求，同时装拆十分方便，不需要加热或者专用拉马工具，日常维护调整时只需要松开紧定螺钉就能调整轴的插入深度。法兰盘上均匀分布的四个安装孔，做了沉孔处理，安装时螺栓头可以完全沉入沉孔内，不会突出法兰表面，避免法兰面与对接部件安装时出现间隙，保证连接面的贴合度。

实际应用中，这类法兰联轴器除了直接连接电机轴与负载轴之外，还常被用作轴系的过渡安装座，比如需要在伸出的轴端安装同步轮、编码器、小型刹车部件时，可以先将联轴器通过法兰面固定在设备的墙板上，轴穿过联轴器的内孔获得径向支撑，再通过紧定螺钉完成轴的轴向定位，相当于同时承担了简易轴支撑与轴连接件的作用，在紧凑结构的小型设备里能节省专门的轴承座安装空间。设计建模时需要重点关注几个公差边界：首先是内孔与法兰安装面的垂直度，这个公差如果控制不好，轴安装后会出现偏摆，带动负载运行时会产生周期性的径向跳动，时间长了会加剧轴承磨损；其次是法兰安装孔的位置度，必须严格对应NEMA23的标准孔位，否则安装时会出现螺栓无法穿入、强行锁紧后电机轴与联轴器内孔不同轴的问题；另外紧定螺钉孔的螺纹深度也要做合理控制，既要保证螺钉拧入后能顶到轴面，又不能因为螺纹过深导致套筒侧壁强度不足，在锁紧螺钉时出现套筒变形胀裂的问题。

从安装边界来看，这款联轴器的轴向总长度控制在紧凑区间，套筒段的长度足够保证与轴的配合接触面积，避免因为配合长度过短导致紧定螺钉锁紧后轴出现歪斜，法兰盘的外径也遵循NEMA23的常规安装尺寸，不会因为外径过大与周边的电机接线、传感器安装位产生干涉。对于结构设计从业者来说，选用这类标准规格的联轴器时，只需要在建模时预留出对应的法兰安装空间、轴的插入长度空间，不需要单独绘制非标联轴器的加工图纸，能大幅缩短设计周期，同时标准件的采购成本也远低于定制加工的非标连接件，在小批量设备制作、原型机验证阶段的性价比十分突出。日常装配时需要注意，紧定螺钉的锁紧扭矩要控制在合理范围，M3规格的紧定螺钉锁紧扭矩不宜超过1.2N.m，否则容易出现螺钉滑牙、甚至顶伤轴表面的问题，如果传动过程中存在正反转频繁切换的场景，可以在轴端对应紧定螺钉的位置磨出一个小平面，让紧定螺钉的端面完全贴合在平面上，能有效避免正反转时螺钉松动、轴与联轴器出现相对滑动的问题。
