传感器安装用凹型限位固定支架结构

　　这类凹型限位支架主要应用在工业自动化检测工位、小型实验台架、教学实训装置的传感器安装场景中，核心作用是为光电类、接近类传感器提供稳定的安装基准，同时通过自身的卡槽结构限制传感器的径向窜动与周向转动，避免设备运行过程中因振动、外力触碰导致传感器检测位置偏移，保障检测信号的稳定性。从实际使用场景来看，这类支架常被用在流水线工件到位检测、小型模组行程限位、实验平台测点固定等位置，不需要额外加工复杂的安装基面，依靠自身的卡槽结构就能快速卡在型材、安装板的边缘，减少现场安装的配做工作量。

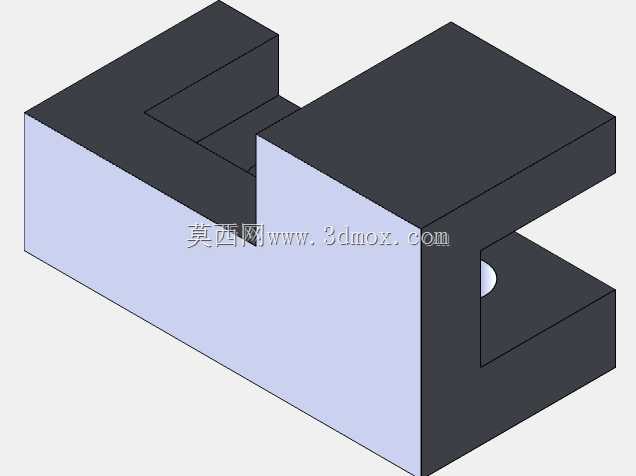

　　从结构设计思路来看，该支架采用对称凹型槽结构，两侧的凸起块形成限位卡槽，中间的镂空区域用于容纳传感器本体，侧面预留的通孔用于穿设传感器的固定顶丝或者接线，整体结构没有多余的冗余设计，所有的结构特征都服务于安装固定与限位的核心功能。设计时优先考虑了安装的便捷性，卡槽的宽度尺寸匹配常用的15mm、20mm规格工业铝型材的安装边厚度，不需要额外加装转接件就能直接卡装，支架底部的平面为安装贴合面，平面度控制在0.1mm以内，保证安装后支架不会出现歪斜，保障传感器的检测轴线与被测面的垂直度要求。

　　在尺寸与安装边界方面，该支架整体轮廓为长方体结构，总长度控制在60mm范围内，总宽度30mm，总高度25mm，不会占用过多的安装空间，适合在紧凑的设备内部布局使用。两侧凸起块的厚度为8mm，保证卡槽有足够的结构强度，在拧紧固定顶丝时不会出现变形，中间容纳腔的尺寸匹配常用的M12、M18规格圆柱形传感器的外径，预留0.2mm的安装间隙，方便传感器穿入调整位置，侧面的顶丝孔采用M3规格螺纹孔，拧紧后可以牢牢固定传感器的位置，不会出现松脱。支架的材质通常选用6061铝合金或者POM工程塑料，铝合金材质的支架适合在工业现场有一定振动的环境下使用，强度高不易变形，POM材质的支架适合在教学实训场景使用，重量轻不会划伤型材表面，同时绝缘性能好，避免对传感器的信号造成干扰。

　　实际选型使用时，需要注意确认卡槽的宽度与待安装的基面厚度匹配，同时确认中间容纳腔的尺寸与所用传感器的外径适配，安装时先将支架卡在预设的安装位置，调整好传感器的检测距离后，先拧紧支架自身的固定螺钉，再拧紧侧面的传感器顶丝，避免调整过程中支架移位。这类支架的结构简单，加工难度低，既可以通过铣削加工小批量制作，也可以通过3D打印快速打样验证，在非标自动化设备设计、教学实验装置搭建中是非常实用的小型安装固定零件，能够大幅减少传感器安装的设计与加工工作量，提升装配效率。
