多法兰弯接管路连接构件

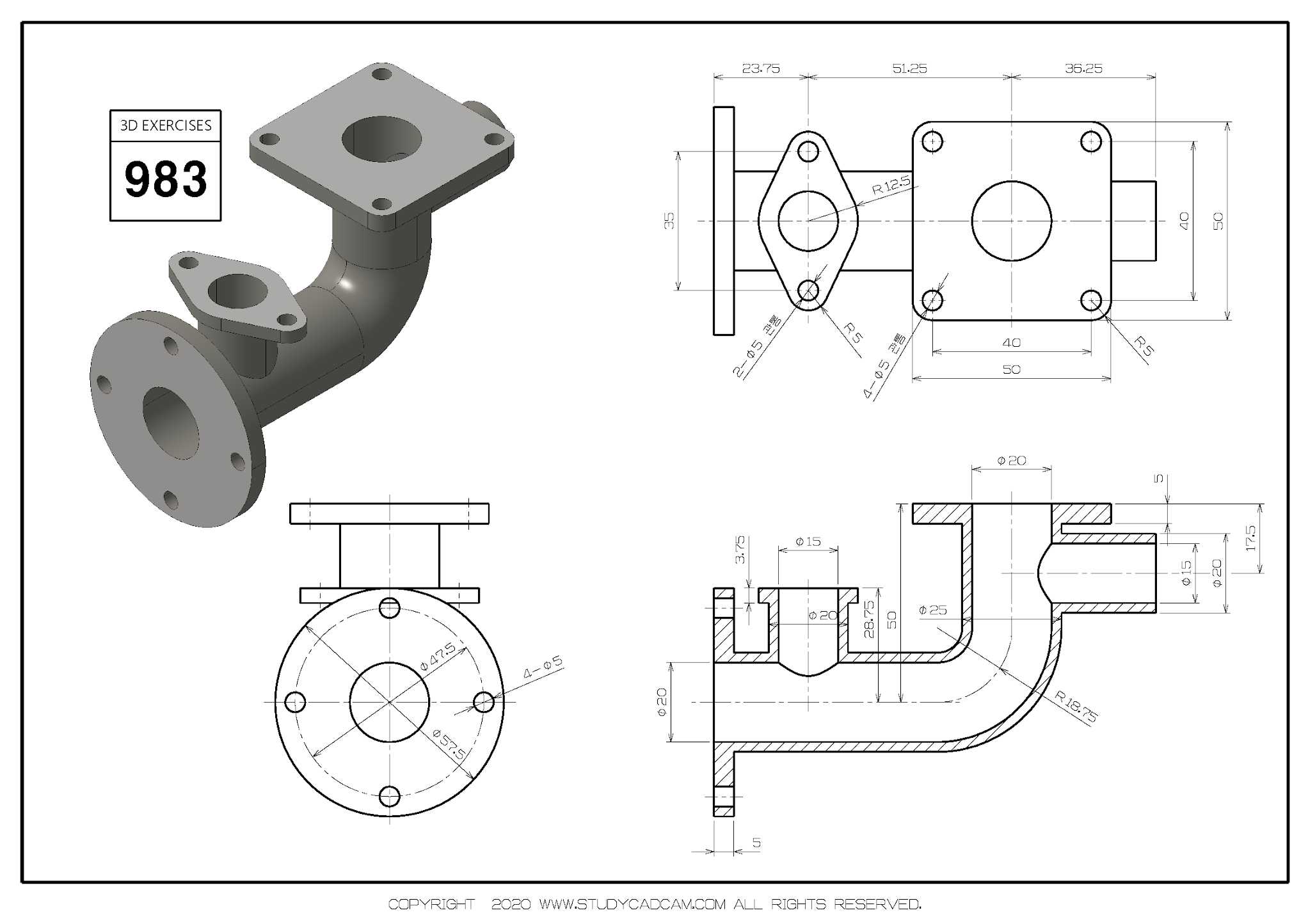

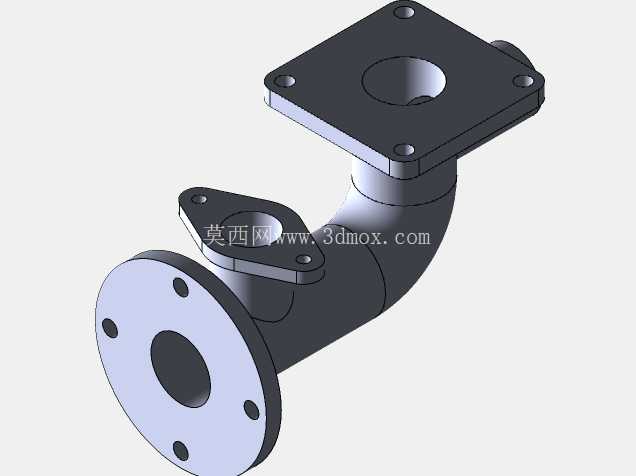

　　从结构设计来看，构件主体为90度左右的弧形弯管段，三个连接端分别设置了独立的安装法兰：其中大口径端为圆形法兰，沿圆周均匀分布四个安装孔，用于和大管径管路或者设备腔体的出口端对接，法兰端面预留了密封件安装的平面区域，安装时可搭配O型圈或者密封垫片实现端面密封，保证介质输送过程中无渗漏；上方的方形法兰带四个角部安装孔，中心开设贯通的介质流通孔，用于和方形安装基面的设备接口连接，这类方形法兰通常适配集成阀块、设备壳体上的预制安装面，相比圆形法兰在受限安装空间内的定位更便捷，不需要额外调整法兰周向角度即可对准安装孔位；侧部的小型异形法兰带两个安装孔，主要用于旁通支路、传感器安装座或者小口径支管的接驳，可满足管路系统中分流、检测元件加装的扩展需求。这类带多安装法兰的弯形管路构件，常见于流体输送系统的管路转向接驳场景，在液压泵站、工业冷却循环系统、气动控制回路、小型化工介质输送管路中都有广泛应用，核心作用是在管路需要改变走向的位置，实现不同安装面、不同接口规格的管路对接，同时保证连接位置的密封可靠性与结构强度，避免管路转向位置出现应力集中、介质泄漏等问题。

　　设计过程中，弯管段的曲率半径经过了严谨核算，既避免曲率过小导致介质流动阻力陡增、输送能耗上升，也防止曲率过大造成整体安装占用空间超标，适配多数紧凑型设备的内部管路布局要求；各法兰与弯管主体的连接位置都做了圆弧过渡处理，消除直角连接带来的应力集中问题，即使在管路存在一定振动、介质压力波动的工况下，也能降低连接位置开裂的风险。从安装边界来看，大口径圆形法兰的安装孔分布圆直径与法兰端面外径匹配常规同口径管路的法兰标准，可直接与标准管路配件互换安装；上方方形法兰的孔位间距适配常见的阀组安装基面尺寸，不需要额外制作转接板即可完成装配；侧部小型法兰的安装孔距适配常规仪表接头的安装尺寸，可直接加装压力传感器、温度探头或者小型支管接头。

　　构件的流通内壁做了顺滑过渡处理，没有明显的台阶或者凸起，可减少介质流动过程中的紊流、压降问题，对于输送带有微小颗粒的介质或者粘度较高的流体时，也能降低介质残留、堵塞的概率。在实际选型应用中，这类构件可根据输送介质的特性选择对应材质，输送普通水基冷却介质时可采用工程塑料或者普通碳钢材质，输送液压油、腐蚀性化工介质时可采用不锈钢或者合金材质，法兰端面的密封形式也可根据介质压力等级调整，低压工况采用平面垫片密封即可满足要求，中高压工况可在法兰端面加工密封槽，搭配O型圈实现更高等级的密封效果。

　　建模过程中，各法兰的安装孔位置、流通孔直径、弯管段的壁厚都经过参数化设定，可根据实际使用场景的管径需求、安装空间限制快速调整参数，生成适配不同工况的衍生型号，不需要重新从零开始构建模型，能大幅缩短管路系统的设计迭代周期。这类弯接构件相比采用标准弯头加多个法兰拼接的结构，整体集成度更高，减少了管路中的连接接缝数量，也就降低了潜在的泄漏点，同时整体结构的刚性更好，在设备运输、运行振动的工况下，连接可靠性远高于拼接式管路组件，尤其适合在移动设备、紧凑型工业设备的内部管路中使用，能在有限的安装空间内完成管路转向接驳，同时保证长期运行的稳定性。
