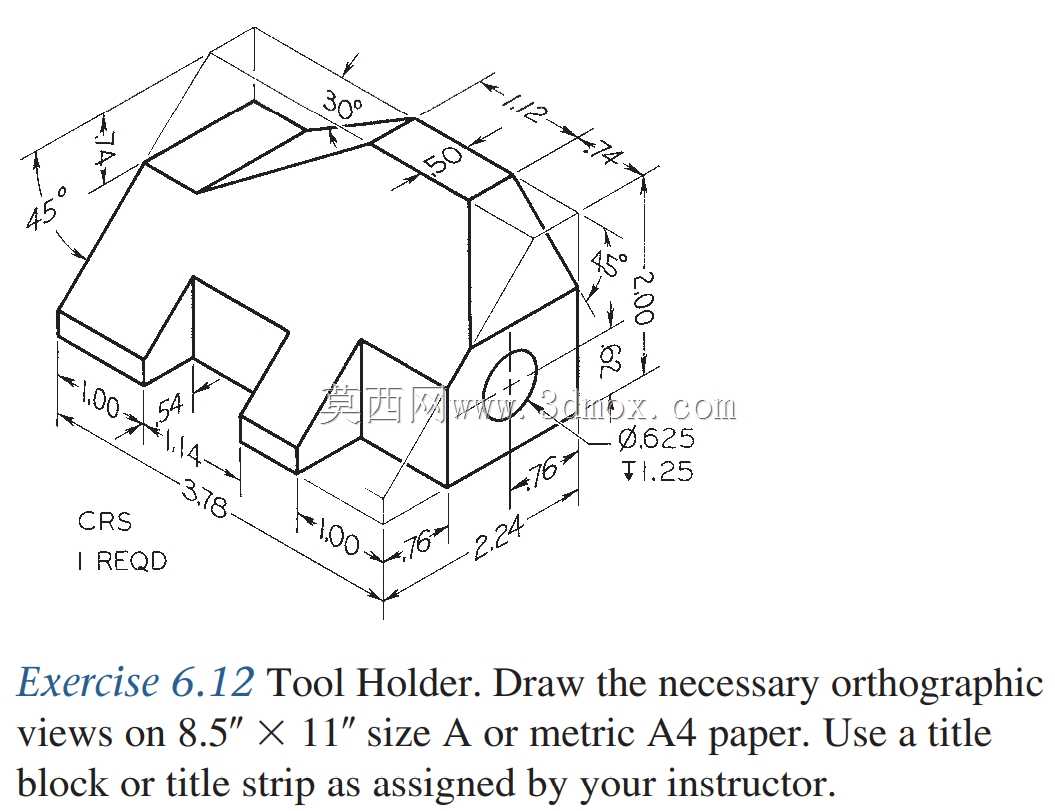

工程制图练习用异形支撑刀架结构

　　这类异形支撑刀架结构常见于小型切削加工设备的辅助支撑单元，也常作为工程制图课程中截交线、相贯线、组合体构型的典型练习载体，能帮助初学者掌握复杂棱柱类零件的投影规律与构型逻辑。从结构功能来看，该零件右侧带通孔的凸台用于穿装锁紧销轴，可实现刀架与设备基座的铰接固定，通孔的同轴度公差直接影响刀架转动时的定位精度，设计时需保证孔壁与端面的垂直度，避免锁紧后出现偏载晃动。零件底部的两处阶梯凸脚为安装定位面，凸脚的高度差需控制在合理公差范围内，保证安装后与基座贴合面的接触刚度，减少切削过程中的振动传递，两处凸脚的间距属于核心安装边界尺寸，建模时需严格匹配基座的安装槽位宽度，避免出现装配干涉。零件上部的多面斜切结构并非单纯的构型练习，

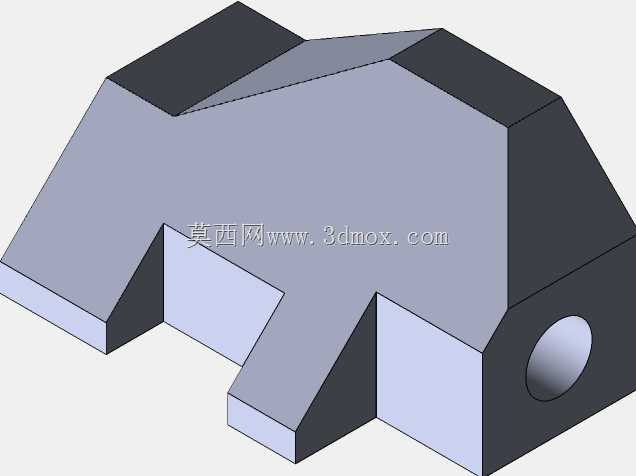

　　实际应用中这类斜面可作为排屑导向面，在小型切削工位上引导切屑滑落，避免切屑堆积在安装面影响定位精度，同时斜切后的减重结构可降低零件整体重量，减少铰接部位的转动惯量，提升刀架换位时的响应速度。从设计思路来看，该零件以长方体为基础构型，通过多次拉伸切除、斜切拔模完成整体造型，建模过程中需优先确定安装孔的中心轴线作为设计基准，再以此为基准推导各凸脚、斜面的位置尺寸，保证所有加工面的尺寸链闭环，避免出现基准不重合导致的加工误差。实际生产中这类零件多采用45号钢铣削加工，安装面与孔位需做去毛刺处理，斜面可根据实际使用需求做表面发黑处理提升防锈能力，装配时需保证铰接孔与销轴的间隙配合公差在0.02-0.05mm区间，既保证转动灵活性，

　　又避免间隙过大导致的刚性不足。在制图练习场景中，该零件涵盖了平面截切平面立体、通孔与棱柱相贯、组合体尺寸标注等多个核心知识点，能有效训练制图者对复杂形体的空间想象能力，掌握不同方向投影的线条表达逻辑，避免出现漏线、多线的制图错误。
