工程制图练习用异形支撑块结构

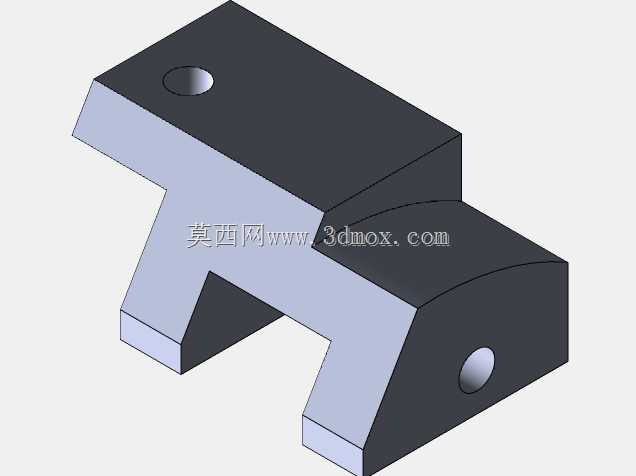

　　这类异形支撑块结构常出现在工装夹具、小型检测设备的定位组件中，作为传感器安装的承载基座使用，在自动化生产线的工件定位工位、实验室小型检测台架上都能见到同类型结构的应用，核心作用是为检测元件提供稳定的安装基准，同时适配相邻构件的避让空间，避免装配过程中出现运动干涉。从结构设计逻辑来看，该零件采用上下分区的构型思路，上部为规整的矩形块体，顶面预留的通孔用于穿装固定螺栓，可直接将整个支撑块锁紧在安装基板上，孔位的位置精度直接决定后续传感器的检测基准偏差，建模时需要严格控制孔中心到块体边缘的尺寸公差，避免装配时螺栓与安装板的螺纹孔出现错位。下部的分叉式支脚结构是整个零件的设计重点，两个支脚的内凹空间刚好为相邻的运动构件留出运行余量，

　　不需要额外在安装板上加工避让槽，能够有效降低基板的加工成本，支脚的下端面为装配贴合面，平面度要求控制在合理范围内，保证安装后不会出现倾斜偏移。零件侧部的半圆柱端面上同样预留了横向安装孔，这个孔位用于安装传感器本体，孔的轴线与上部安装面保持垂直，能够保证传感器的检测方向正对被测工件，建模时需要注意半圆柱面与相邻平面的过渡处理，避免出现应力集中的尖角，同时要核对横向孔的深度，既要保证传感器安装到位，又不能钻穿上部的块体结构破坏安装强度。从安装边界来看，该零件的整体外轮廓尺寸适配小型工装的安装空间，支脚的跨距经过匹配设计，刚好卡入安装基板的定位槽内，装配时不需要额外做位置调整，能够提升现场装配的效率，零件的所有棱边都做了小尺寸倒角处理，

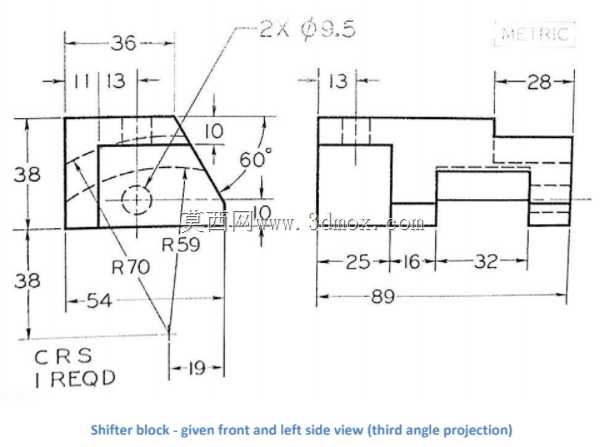

　　既可以去除加工毛刺避免划伤装配人员，也能在装配时起到导向作用，让零件顺利卡入对应安装位。这类结构作为工程制图的练习案例，能够帮助初学者掌握异形块体的构型思路、孔位标注方法以及装配避让的设计逻辑，理解零件结构与实际装配需求之间的对应关系，避免出现脱离实际应用的纯几何建模问题。
