方形外框轴流散热风机结构设计

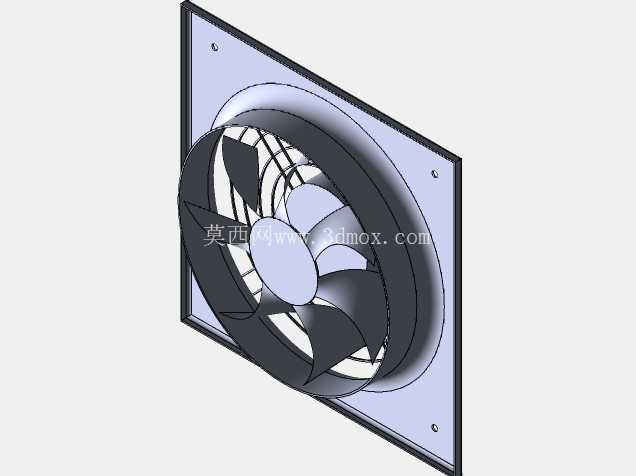

　　在各类电子机柜、工业电控柜、小型设备散热舱、通讯基站机箱的热管理设计中，这类带方形安装法兰的轴流散热风机是应用频次极高的通用通风部件，很多结构工程师在做整机散热方案选型、柜体结构开孔匹配时，都会优先参考这类成熟结构的三维数模来做干涉检查与安装位预留。这款风机的整体结构分为方形安装法兰板、风筒壳体、叶轮组件、防护格栅四个核心部分，方形法兰板的四个角预留了沉头安装孔，安装时可以直接通过螺栓将风机固定在柜体的通风开孔位，法兰板与柜体贴合面可以根据实际使用需求加装密封泡棉，避免通风短路或者粉尘从安装缝隙进入柜体内部。

　　风筒部分采用圆弧过渡的流道设计，内壁与叶轮叶尖的间隙控制在合理范围，既不会因为间隙过大产生回流损失，也不会因为加工装配公差导致叶尖刮蹭风筒内壁，叶轮采用五片后掠式叶片设计，叶片的曲面弧度经过流场优化，运转时可以在较低转速下获得足够的风量，同时把气动噪音控制在可接受的范围，适合对噪音有一定要求的室内设备使用场景。防护格栅集成在风机的出风侧，格栅的筋条采用流线型截面，不会对出风气流产生过多的阻挡，同时筋条的间距设计符合安全防护要求，可以避免异物或者操作人员手指意外接触运转的叶轮造成安全隐患。

　　从安装边界来看，方形法兰的外轮廓尺寸要比风筒外径大出一圈，设计柜体开孔时只需要按照风筒外径预留略大的通孔，法兰板可以完全覆盖开孔边缘，不需要额外做压边处理，降低了柜体钣金加工的难度。叶轮中心的轮毂部分做了加厚设计，既可以提升叶轮整体的结构强度，避免高速运转时叶片产生形变，也可以为电机安装预留足够的容纳空间，电机完全隐藏在轮毂与风筒之间的空间内，不会额外占用轴向安装尺寸，对于安装空间局促的紧凑型设备来说，这种结构的轴向尺寸优势非常明显。

　　在实际选型应用中，这类风机可以根据不同的散热需求匹配不同转速的电机，既可以用于设备内部的空气循环，也可以用于柜体的正压送风或者负压排风，当用于正压送风时，风机安装在柜体进风口位置，过滤后的外界空气被鼓入柜体内部，形成正压避免外界粉尘进入；当用于负压排风时，风机安装在柜体出风口位置，将柜内元器件产生的热空气直接抽出，配合进风口的自然进风形成对流散热。做三维结构设计时，这款模型的各个部件都做了合理的拔模斜度预留，法兰板、风筒、格栅这些塑料件的壁厚保持均匀，避免注塑生产时出现缩痕、缺料等缺陷，叶轮部分做了动平衡校验的结构预留，在轮毂端面预留了平衡块粘贴位，生产装配时可以根据动平衡测试结果添加平衡块，降低风机运转时的振动，延长轴承使用寿命。很多工程师在做设备改型时，会直接参考这类成熟风机的安装尺寸来设计柜体结构，不需要重新开发风机部件，直接选用标准量产的风机产品就能匹配，大幅缩短设备的研发周期，同时降低零部件的采购成本，这类通用散热部件的标准化结构，也是工业设备模块化设计的一个典型缩影，通过成熟标准件的应用，把研发精力集中在核心功能部件的设计上，提升整体的研发效率。
