法兰式中空回转传动安装座结构设计

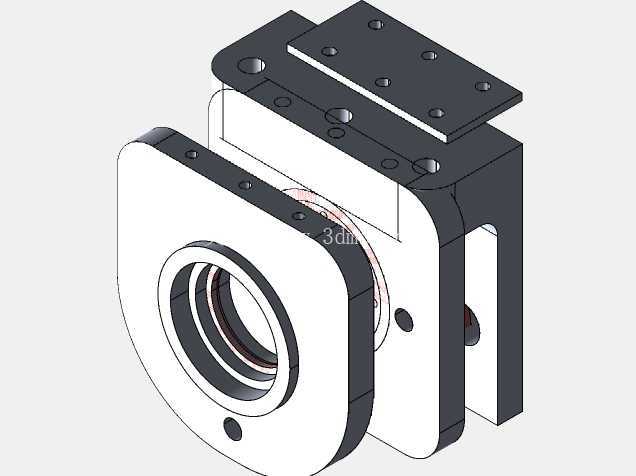

　　这款带中空通孔的方形法兰安装座，是自动化回转工位、精密传动链路里常用的支撑转接构件，日常在3C检测转台、小型分度机构、视觉对位模组上都能见到同结构的应用，核心作用是给穿过中空通道的管线、棒料、传动轴提供稳定的回转支撑，同时通过本体上的多组安装孔位，实现动力单元、执行端构件的刚性连接，避免传动过程中出现偏载抖动。从结构设计逻辑来看，主体采用前后分体式拼接结构，前端带圆形凸台的法兰盘做了加厚处理，中心的大直径中空孔内壁预留了密封槽与轴承位，可直接适配标准深沟球轴承或者交叉滚子轴承的安装，不需要额外加工轴承衬套，能减少装配时的累计公差；后端的方形箱体部分做了镂空减重设计，侧面预留的锁紧孔位可用于轴承外圈的顶紧固定，也能作为传感器的安装探测位，实时监测轴系的回转状态。

　　顶部的平板安装面做了沉头孔阵列，孔位间距按照标准伺服电机、谐波减速器的安装尺寸匹配，不需要额外做转接板就能直接固定动力单元，安装面的平面度公差控制在0.02mm以内，能保证动力输出轴与座体中空通道的同轴度，降低轴系运转时的径向跳动。在安装边界上，前端法兰的外圆直径覆盖常规60-90规格轴承的安装尺寸，方形本体的边长控制在120mm区间，整体装配后的总厚度不超过80mm，不会占用过多的设备安装空间；底部预留的两个定位销孔，可在设备安装板上做精准定位，避免长期运转后螺栓松动导致的座体偏移。

　　设计时特意将所有安装孔都做了沉头处理，螺栓锁紧后不会突出安装面，既避免了运转过程中螺栓与周边构件发生干涉，也能让整体外观更规整，同时分体式的结构设计也方便后期维护时更换内部轴承、密封件，不需要将整个座体从设备上完全拆除，只需要拆开前端法兰就能完成内部构件的更换，能大幅降低产线的维护停机时间。在实际选型应用中，这类座体通常搭配中空旋转平台或者谐波减速器使用，中空通道可走气管、电线或者加工棒料，在绕线设备、激光打标转台、电子产品组装工位上，能很好解决管线随轴回转时的缠绕问题，相比实心轴的传动座，中空结构的走线方式更简洁，也能缩短设备的整体轴向尺寸。

　　座体的边角位置都做了R角过渡处理，没有尖锐的加工毛刺，装配时不会划伤操作人员，也能减少应力集中，避免长期受交变载荷时出现边角开裂的问题；侧面的镂空槽除了减重之外，还能作为装配时的观察口，方便查看内部轴承的安装到位情况，也能在运转过程中帮助内部热量散出，避免长期高速运转时内部温度过高导致轴承润滑脂失效。
