磁控管灯压铸成型模具结构设计

这套压铸成型结构针对磁控管配套灯座类零件开发，核心服务于微波加热设备内部照明组件的批量生产场景，这类零件长期工作在高电磁辐射、局部温升明显的腔体内部，对成型件的尺寸一致性、材质致密性、安装配合精度都有明确的工程要求。从结构布局来看，整套模具采用侧浇口进料的排布逻辑，进料位置选在零件法兰端的非配合面，避免浇口残留影响后续安装面的平面度要求，同时兼顾铝液充型时的流态平稳性，减少卷气、冷隔这类压铸常见缺陷的产生概率。

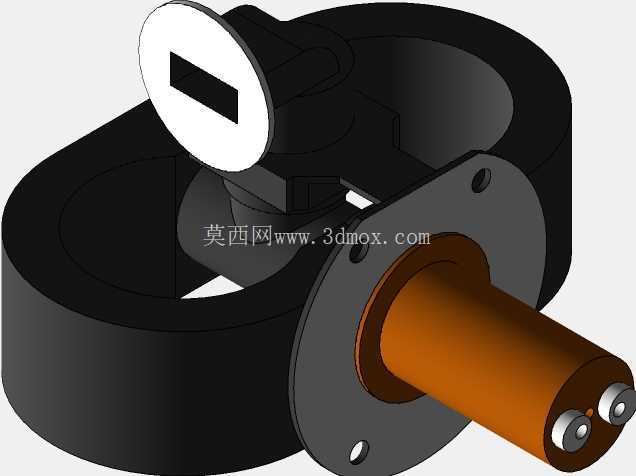

成型部分的结构拆分完全匹配零件的外形特征：零件一端为带窄长透光槽的圆形端盖结构，对应模具上的独立镶块式型芯，该镶块采用分体加工后配装入模的方案，窄槽位置的成型棱边做了0.02mm的圆角过渡，避免长期生产过程中棱边崩损导致零件卡模，同时也能减少充型时铝液对棱边的冲蚀，延长模具的连续生产寿命。零件中部的环形腔体结构对应模具的主型腔镶套，镶套外壁设计了环形冷却水道，距离型腔壁的距离控制在12-15mm区间，保证生产过程中型腔温度均匀，避免零件不同位置冷却速率差异过大导致的收缩变形。

零件另一端的圆柱形伸出结构是核心安装配合位，对应模具上的长型芯组件，型芯表面做了渗氮处理提升表面硬度，减少脱模时的拉伤风险；型芯内部设计了点冷通道，正对圆柱段的厚壁区域，解决厚壁位置冷却慢、易产生缩孔的问题。伸出端的两个接线柱安装孔采用独立的小型芯成型，小型芯与主型芯之间采用H7/m6的过渡配合，方便后续磨损后快速更换，无需拆解整套模具，降低生产维护的时间成本。

安装边界方面，模具的动定模固定板采用标准模架规格，适配常用的280t卧式冷室压铸机安装尺寸，定位圈直径为100mm，与压铸机料筒的同轴度公差控制在0.03mm以内，避免射料时铝液飞溅。模具的导柱导套采用不等径排布，防止装模时动定模装反，合模导向的配合间隙控制在0.02mm以内，保证合模后分型面的贴合精度，减少飞边产生。顶出结构采用顶杆+推板的组合顶出方式，顶杆位置均匀分布在零件的法兰端面和环形腔体的非外观面，顶出行程设置为25mm，保证零件成型后能顺利脱离型芯，同时顶杆端面与对应型腔面的高度差控制在±0.01mm，避免顶出痕迹影响零件的装配精度。

排气设计上，在零件端盖窄槽的末端、圆柱段的末端都设置了深度0.08mm的排气槽，排气槽延伸至模具外边缘，及时排出充型过程中型腔内的空气，避免零件内部产生气孔，影响零件的结构强度和后续表面处理质量。整套模具的拆分逻辑充分考虑了加工工艺性，所有成型镶块都采用可拆分结构，复杂曲面部分可通过五轴加工中心一次加工成型，减少后续配模的工作量，装配时所有镶块的结合面都做了研配处理，合模后无明显错位，保证成型零件的轮廓度公差满足图纸要求。在实际生产场景中，这套结构可适配ADC12铝合金的压铸生产，成型后的零件经过去飞边、抛丸处理后，可直接进入后续的装配工序，安装法兰上的两个安装孔位直接压铸成型预孔，后续只需少量铰削加工即可满足装配要求，大幅减少后续机加工的工序量，适配批量生产的效率需求。
