支架式多镜头工业投影设备结构设计

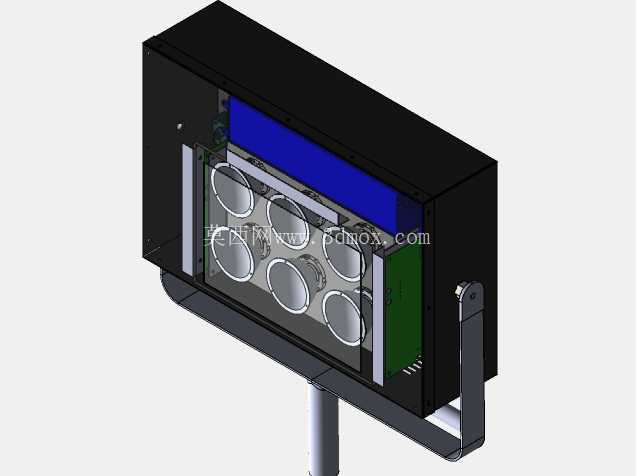

这款支架式多镜头投影设备的结构设计，首先围绕工业现场的固定投影作业场景展开，常见于汽车冲压生产线的工位投影指引、大型工件装配的轮廓对位投影、车间生产区域的安全警示投影等场景，区别于民用消费级投影设备，其结构设计优先考虑工业环境下的安装稳定性、长期运行的散热可靠性以及多镜头投射的角度调节便利性。从整体结构来看，设备主体采用封闭式钣金焊接壳体，壳体外侧做黑色哑光喷塑处理，既可以减少车间环境下的光线反射干扰投影效果，也能抵御生产现场的少量粉尘、切削液飞溅侵蚀，壳体的拼接处设计有嵌入式密封胶条安装位，装配后可达到基础的IP54防护等级，适配多数普通机加工、冲压车间的使用环境。设备内部的核心安装区域预留了六组独立的镜头模组安装位，每个镜头位都设计有独立的三轴微调结构，可单独调整单个镜头的俯仰、偏转以及前后焦距，满足多画面拼接投影、分区定向投影的使用需求，镜头模组后方的安装板做了镂空减重处理，同时预留了线束穿接的过孔，方便内部供电、信号线缆的规整排布，避免线束杂乱干扰镜头调节。壳体内部上方预留了驱动控制板的安装腔体，腔体与镜头区域之间设置有金属隔板，既可以屏蔽控制板工作时产生的电磁干扰影响投影成像稳定性，也能将控制板工作产生的热量与镜头区域隔开，避免镜头长期处于高温环境下出现镜片镀膜老化、焦距漂移的问题。壳体侧方设计有可拆卸的绿色盖板，盖板上冲压有阵列式通风散热孔，对应内部散热风道的进出风位置，无需完全拆解设备即可完成内部滤网更换、散热风扇维护的操作，降低现场运维的工作量。设备底部连接的L型支撑支架采用厚钢板折弯焊接而成，支架与壳体之间通过阻尼转轴连接，转轴处设置有刻度盘与锁紧结构，可在-15度到90度的俯仰范围内无级调整设备投射角度，调整到位后拧紧侧边锁紧螺栓即可完全固定角度，不会因为设备长期运行的振动出现角度偏移。支架的立杆部分采用圆形空心钢管制作，底部预留了四个法兰安装孔，可直接通过膨胀螺栓固定在车间地面、设备机架顶部或者生产线旁的专用安装平台上，安装时需要保证安装平面的平面度公差不超过2mm，避免支架安装后出现倾斜导致投影画面偏移。从安装边界尺寸来看，设备主体的横向宽度控制在650mm以内，纵向深度不超过350mm，加上支架后的整体高度可根据现场安装需求调整立杆长度，常规配置下整体高度为1200mm，不会占用过多的生产线旁操作空间，同时设备后侧预留了电源接口、信号输入接口的下沉式安装位，接口位置距离壳体背面有20mm的凹陷空间，可避免线缆接头突出壳体导致设备无法贴墙安装，也能减少现场碰撞导致接头损坏的概率。在结构强度设计上，壳体的主承重板采用2mm厚冷轧钢板制作，镜头安装板采用3mm厚铝合金板加工，既保证整体结构的刚性，避免设备搬运、安装过程中出现形变导致镜头光轴偏移，也尽可能控制整体设备重量，降低支架的承重负荷。设备内部的所有安装孔位都做了攻丝处理，配合防松垫圈进行螺丝紧固，适配工业现场长期存在振动的使用环境，不会出现螺丝松动导致的内部部件移位问题。不同于民用投影的轻量化设计思路，这款设备的结构设计完全围绕工业场景的长期稳定运行需求展开，没有多余的装饰性结构，所有的外形设计都服务于功能实现：壳体的棱角处做了小圆弧倒角处理，避免安装维护时尖锐边角划伤操作人员；底部支架的转角处做了加强筋焊接，可承受设备主体两倍以上的重量负载，即使出现意外碰撞也不会出现支架弯折、设备坠落的问题；镜头前方的壳体边缘设计有突出的挡边，可减少车间顶部的照明灯光直接照射在镜头表面产生眩光，提升投影画面在明亮车间环境下的清晰度。
