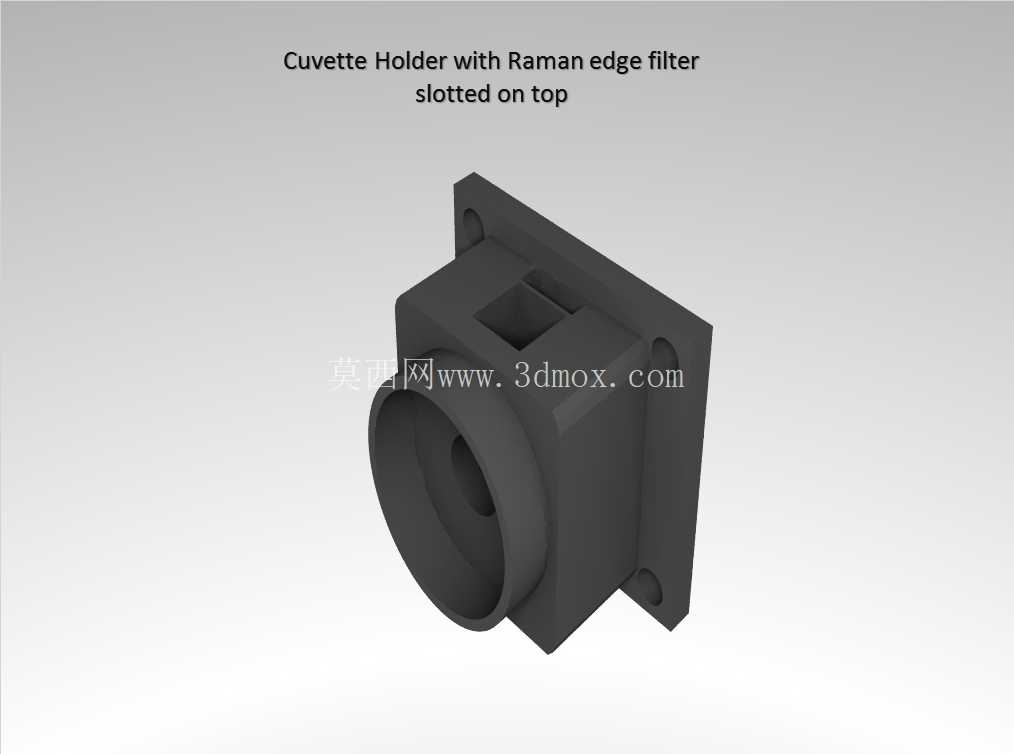

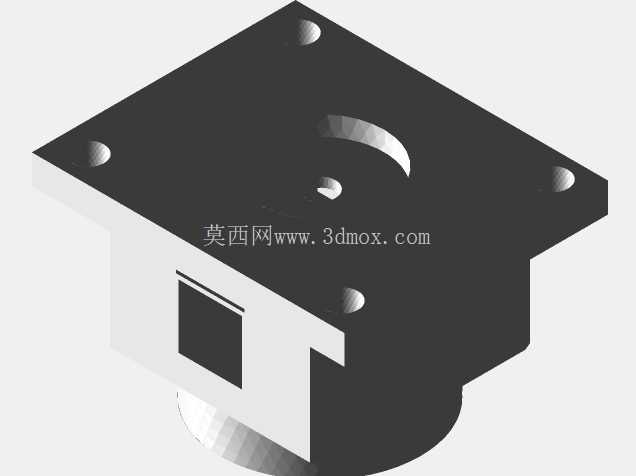

紫外可见分光光度计用比色皿固定支架

在实验室光学分析检测场景中，紫外/可见分光光度计是完成物质定性定量分析的核心设备，其检测精度除了受光学系统、电路模块影响外，比色皿的定位稳定性直接决定光程一致性与检测数据的重复性。这款比色皿支架正是为适配常规实验室分光光度计的样品仓结构设计，核心作用是完成标准比色皿的精准定位，同时预留滤光片安装位，满足不同波长检测场景下的光路调整需求。

从实际使用需求出发，支架首先要兼容1厘米光程的标准比色皿，这是目前分光光度检测中应用最广泛的比色皿规格，涵盖石英、玻璃两种主流材质，适配从紫外区到可见光区的全波段检测需求。设计时首先考虑比色皿的装取便捷性，槽位采用单侧开口结构，比色皿可从正面直接推入槽位，槽体内壁预留0.1mm的装配间隙，既避免间隙过大导致比色皿在检测过程中出现晃动偏移，也防止间隙过小造成比色皿卡滞、取放时磕碰碎裂的问题。槽体底部设置承托结构，比色皿推入后可自动落到基准高度，保证比色皿的通光中心与设备光路中心完全重合，无需每次装样后反复调整位置，减少检测前的准备时间。

支架顶部的方形法兰板是核心安装基准面，四个角位设置沉头安装孔，可通过M3规格的紧固件直接固定在分光光度计样品仓的安装平台上，沉孔设计可保证紧固件安装后端面不高出法兰平面，避免与样品仓内的其他运动部件产生干涉。法兰板中心位置设置弧形避让槽，对应设备光路的入射与出射通道，避免支架本体遮挡光路造成光能量损失，弧形槽的边缘做倒角处理，消除加工毛刺带来的杂散光反射，降低检测过程中的背景噪声。

在比色皿槽位的后方，专门设计了12.5毫米规格滤光片的安装槽口，这个结构是针对特殊检测场景设计的：部分检测项目需要在光路中加入特定波长的滤光片，过滤杂散光或者截取特定波段的光，以往的操作需要额外搭建滤光片固定结构，调整位置耗时且同轴度难以保证，这款支架直接将滤光片槽位与比色皿槽位做一体化设计，滤光片装入后其光学中心与比色皿通光中心、设备光路中心保持同轴，无需额外调整即可直接使用，大幅提升特殊检测项目的装调效率。滤光片槽位采用侧插式结构，滤光片可从侧面直接插入，槽位内设置弹性抵紧点，避免滤光片在设备轻微震动时出现移位。

从结构强度角度考虑，支架整体采用一体化加工结构，没有多余的拼接部件，避免长期使用后拼接位置出现松动导致定位精度下降。法兰板与下方槽体的连接位置做圆角过渡，减少应力集中，即使在频繁装取比色皿的受力情况下，也不会出现连接位置断裂的问题。支架的外露表面做哑光发黑处理，一方面提升表面的耐腐蚀能力，避免实验室环境中常见的试剂溅落造成表面锈蚀，另一方面哑光表面可以有效减少光线的漫反射，避免杂散光进入光路影响检测结果的准确性。

在安装边界方面，支架的整体外轮廓尺寸完全适配常规台式分光光度计的样品仓内部空间，安装后不会遮挡样品仓的仓门关闭，也不会与样品仓内的自动切换机构产生干涉。比色皿槽位的高度设计充分考虑不同液面高度的检测需求，只要比色皿内的液面高度超过通光窗口下限，即可保证光路完全穿过待测溶液，不会出现光路过空导致的检测值异常。对于需要频繁更换比色皿的批量检测场景，支架的槽位开口做了导向倒角，比色皿推入时可自动导正位置，即使快速装样也能保证定位精度，不会出现比色皿放歪导致通光面被遮挡的问题。

从建模逻辑来看，这款支架的建模过程完全遵循机械加工的工艺顺序，首先以法兰板的安装面为基准面，拉伸生成主体结构，再依次切除比色皿槽位、滤光片槽位、光路避让槽，最后添加安装孔、倒角、沉孔等工艺特征，所有特征的尺寸公差都按照实验室光学工装的精度要求设定，安装孔的位置度公差控制在0.05mm以内，比色皿槽位的对称度公差控制在0.03mm以内，保证加工完成后的支架可以直接装配使用，不需要额外的修配调整。
