拉曼光谱仪衍射光栅三重转塔安装座

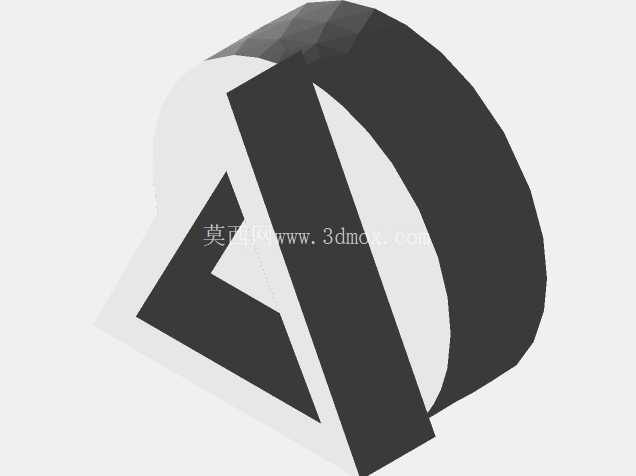

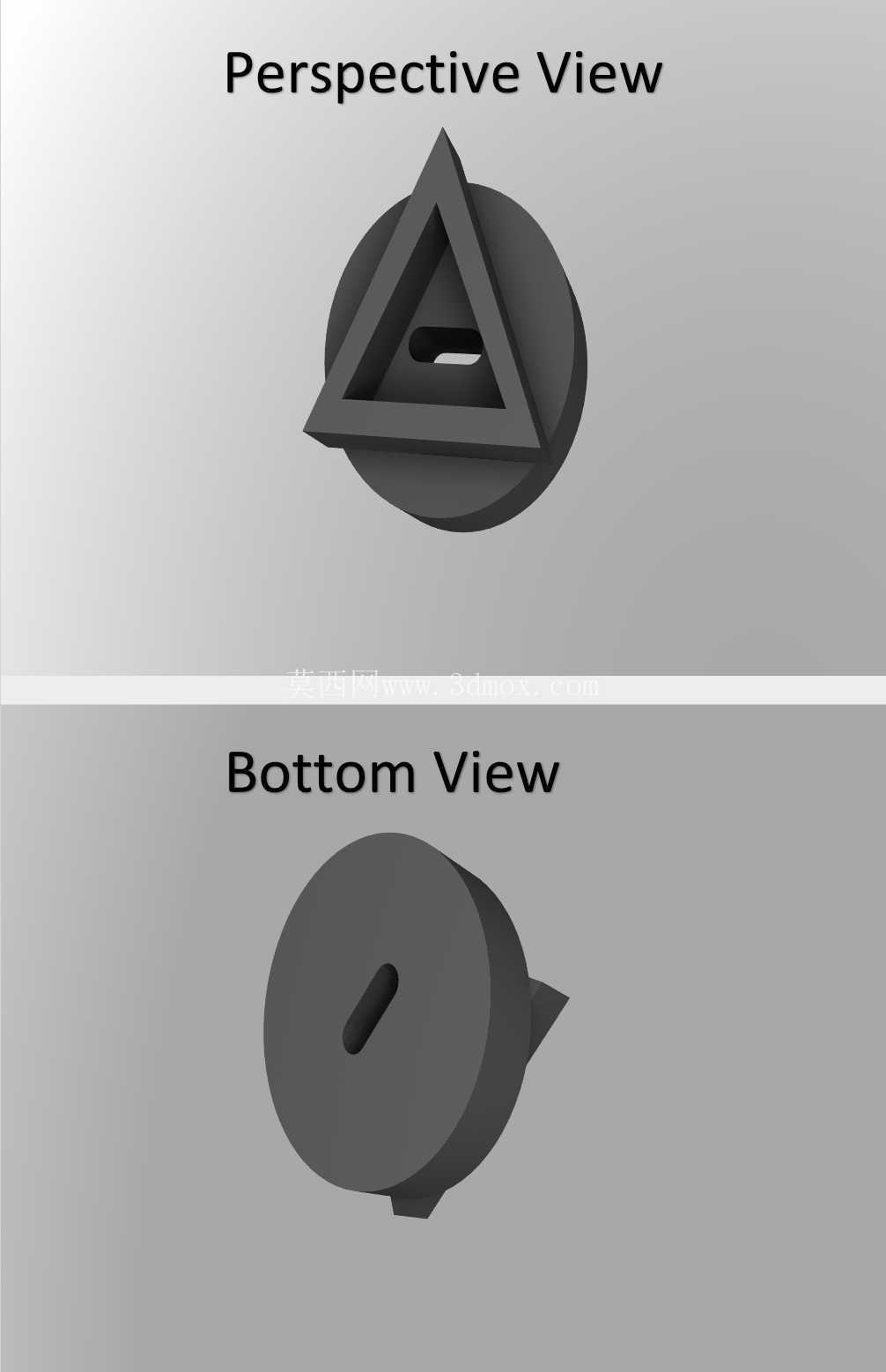

在实验室分析设备的结构设计体系里，光学核心元件的固定安装精度，直接决定了最终检测数据的可靠性，衍射光栅作为拉曼光谱仪中负责分光的核心部件，其安装基座的设计合理性，会从同轴度、抗振性、定位重复精度多个维度影响设备的实际使用表现。这款安装座针对三重转塔的光栅切换结构设计，适配28YBJ-48型步进电机的输出轴安装，整体外形尺寸控制在25×25×6mm的紧凑范围内，能够在不占用过多光谱仪内部腔体空间的前提下，完成多块光栅的稳定承载与切换动作支撑。

从实际应用场景出发，便携式拉曼光谱仪的内部空间排布极为紧凑，传统的单光栅固定座无法满足不同检测波段的切换需求，而多光栅独立安装的结构又会大幅增加光学腔体的体积，不符合便携设备的轻量化设计要求。三重转塔结构的核心优势，就是在极小的回转半径内集成三块不同参数的衍射光栅，通过步进电机驱动转塔转动，实现不同光栅的快速切换，对应不同的检测波长需求，而这款安装座就是转塔结构与电机输出轴之间的核心连接载体，既要保证转塔转动时的同轴度误差控制在光学系统允许的范围内，又要承受光栅切换启停过程中的瞬时冲击，避免长期使用后出现定位偏移。

在设计思路的考量上，首先要匹配步进电机轴的安装公差，28YBJ-48作为常用的微型减速步进电机，其输出轴的配合公差、轴端固定方式都有成熟的行业规范，安装座的轴孔配合精度需要控制在合理的过渡配合区间，过松会导致转动过程中出现回差，影响光栅定位的重复精度，过紧则会增加装配难度，甚至在压装过程中导致安装座变形。其次是光栅安装面的平面度要求，衍射光栅本身属于精密光学元件，安装基面的平面度误差会直接传导到光栅的工作面，导致分光光路出现偏移，因此安装座的光栅贴合面需要做平整化处理，同时预留对应的光栅固定点位，避免固定时产生的应力导致光栅变形。

外形尺寸的边界设定，完全围绕便携式光谱仪的内部腔体空间展开，25mm的长宽尺寸刚好匹配三重转塔的最小回转半径，不会在转动过程中与周边的光路元件、腔体壁面产生干涉，6mm的厚度则兼顾了结构强度与空间占用，在保证安装座自身刚性的前提下，尽可能压缩轴向的空间占比，给其他光学元件留出更多的排布余量。安装座的转塔定位结构需要配合电机的步进角做对应设计，保证每一次转动到位后，光栅的位置都能与光路精准对齐，减少每次切换后的光路校准工作量。

从功能特性来看，这款安装座除了基础的连接固定作用外，还需要兼顾长期使用的稳定性，光谱仪在使用过程中可能会面临移动、轻微碰撞等情况，安装座的结构刚性需要保证在常规的外力冲击下，不会出现转塔位置偏移，同时材料的选择需要考虑温度变形的影响，避免实验室环境温度波动导致安装座热胀冷缩，带动光栅位置出现微米级的偏移，影响检测结果的一致性。在实际装配过程中，安装座与电机轴的固定方式需要做防松处理，避免电机频繁正反转启停导致的连接松动，同时光栅的固定结构需要采用无应力设计，不能通过硬性挤压的方式固定光栅，防止光栅面产生形变影响分光效果。

对于结构设计从业者而言，这类微型光学安装座的设计难点不在于复杂的结构造型，而在于对公差配合、形变控制、空间边界的精准拿捏，每一处尺寸的设定都需要对应实际的装配需求与使用场景，脱离了实际应用场景的尺寸设计只会导致零件无法完成预期功能。这款安装座的所有结构细节，都是围绕拉曼光谱仪的实际使用需求展开，从电机轴的配合到光栅的安装基面，再到整体的外形尺寸边界，每一个参数的确定都经过了实际装配与光路调试的验证，能够满足便携式拉曼光谱仪在多光栅切换场景下的使用要求，为光学系统的稳定运行提供可靠的结构支撑。
