Aries150mW便携式激光器专用固定支架

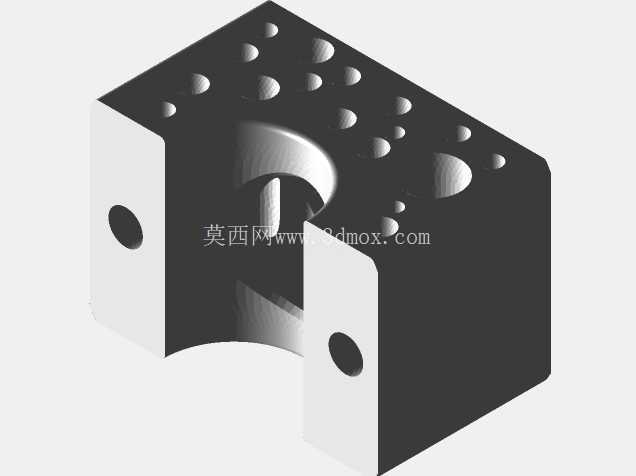

　　这款支架是针对Aries 150mW便携式激光器做的专属固定结构，日常在桌面级光学调试、小型工件打标定位、教学实验光路搭建这类场景里，手持激光器很难长时间保持出光角度稳定，稍微偏移就会导致定位标记错位、光路对准偏差，尤其是需要连续十几分钟保持固定照射角度的作业，手持的抖动误差根本满足不了精度要求，这款支架就是为了解决这类场景下的激光器固定问题设计的。从结构上看，主体采用U型开口的夹持腔体，腔体的圆弧曲面完全匹配Aries 150mW激光器的筒身外径，装入后筒身和支撑面完全贴合，不会出现局部应力集中夹伤激光器外壳的问题，也不会因为夹持间隙导致使用过程中激光器下滑偏转。腔体两侧的立板上各开有一个同轴的锁紧孔，使用时可以穿入锁紧顶丝，根据实际需求调整顶丝的旋入深度，既能适配同系列不同外壳公差的激光器，也能在调整好激光器出光俯仰角度后完成锁止，避免作业过程中角度偏移。支架顶面排布了多组不同规格的安装孔位，这些孔位的间距和孔径都是按照桌面光学平台、小型实验架的标准安装孔距设计的，既可以通过螺栓直接固定在标准光学平板上，也能搭配小型万向调节座使用，拓展不同的安装姿态。

　　在设计思路上，最初做方案的时候考虑过全包式的夹持结构，但全包结构会遮挡激光器侧面的散热格栅，长时间连续工作时热量积聚会影响激光器的输出功率稳定性，所以最终改成了半开放的U型结构，激光器装入后侧面和底部的散热区域完全裸露，自然通风就能满足散热需求，不需要额外加装散热辅助结构。同时为了兼顾轻量化和结构强度，主体壁厚做了梯度设计，夹持受力的立板位置壁厚加厚，保证锁紧顶丝施压时不会出现形变，非受力的顶面安装区域做了均匀的减重孔排布，这些减重孔不是随意开设的，每个孔的位置都经过受力仿真校验，避开了安装螺栓的受力传导路径，既减轻了整体重量方便携带转移，也不会降低整体的结构刚性。

　　安装边界方面，支架的整体外轮廓尺寸控制在小型手持配件的范围内，底部安装基准面做了0.02mm的平面度处理，固定在平整台面上时不会出现翘曲，保证激光器的出光轴线和安装基准面的平行度误差控制在允许范围内。两侧的锁紧孔轴线和腔体中心轴线垂直相交，顶丝锁紧时的作用力完全作用在激光器筒身的中心高度位置，不会出现单侧受力导致激光器翘起的问题。顶面的安装孔分为两类，一类是贯穿的沉头安装孔，用于支架本身和外部平台的固定，沉头深度刚好容纳标准内六角螺栓的头部，安装后螺栓头不会突出支架顶面，避免和其他相邻配件产生干涉；另一类是螺纹孔，用于加装小型光学附件，比如滤光片压圈、定位挡片这类小配件，不需要额外加装转接件就能直接固定。

　　实际使用的时候，不需要复杂的组装流程，只需要将激光器顺着U型腔体的开口推入，调整好需要的出光角度，拧紧两侧的顶丝就能完成固定，拆卸的时候只需要松开顶丝就能直接取出激光器，不会在激光器外壳上留下夹痕。针对外出携带作业的场景，支架的边角都做了倒圆角处理，没有尖锐的棱角，放在工具包里面不会刮伤其他携带的器材，整体结构没有易脱落的小零件，不需要频繁拆解维护，常规使用场景下的结构强度完全能满足频繁移动、反复拆装的需求。在光路调试场景中，这款支架可以作为临时固定座使用，不需要搭配大型的光学调整架就能快速完成激光器的位置固定，对于小型工作室、教学实验场景来说，既降低了配套器材的成本，也减少了器材携带的负担。和市面上通用的圆柱形激光器支架相比，这款结构的适配性更强，不需要更换夹持胶垫就能完美匹配Aries 150mW的筒身尺寸，夹持的稳定性更好，不会因为长时间受力出现松脱的问题。
