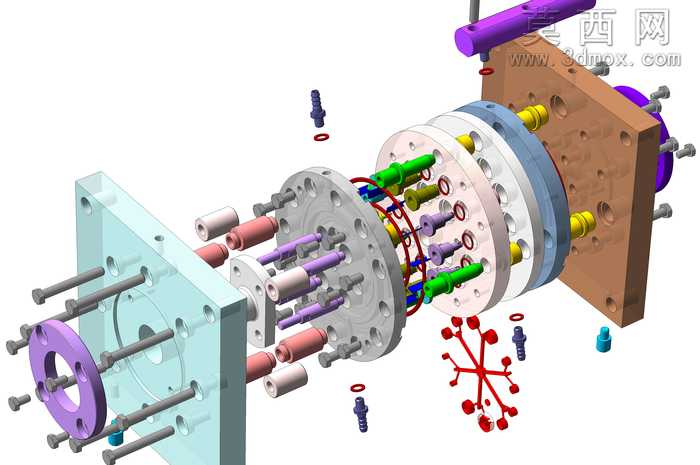

多型腔注塑模具爆炸结构三维设计

本模型为多型腔注塑模具的完整爆炸视图三维设计成果，建模过程严格遵循注塑模具设计规范与实际生产加工逻辑，采用自顶向下的装配设计思路完成全结构搭建。建模初始阶段首先完成模具整体分型面的规划，依据塑料制品的结构特征确定型腔排布方式，采用圆周式多型腔布局，在保证注塑压力均衡分布的前提下最大化模具单位面积的成型效率，适配批量塑料制品的生产需求。模型完整还原了注塑模具的两大核心组成部分：定模侧与动模侧，定模侧包含定位圈、浇口套、定模板、定模镶件、冷却水道布局结构，所有流道尺寸依据塑料熔体流动特性计算设定，保证多型腔进料的同步性与平衡性，避免出现缺胶、飞边、熔接痕等注塑缺陷；动模侧包含动模板、动模镶件、顶针板、复位杆、导柱导套、锁紧结构、支撑柱等核心部件，顶出机构采用均匀排布的顶针设计，对应每个塑料制品的受力均衡位置，确保开模顶出时制品受力均匀无变形，复位杆与导柱导套的配合精度按照实际模具装配公差设定，保证模具反复开合过程中的定位精度与使用寿命。模型中所有标准件均按照五金模具标准件的实际参数建模，包含内六角螺丝、密封圈、弹簧、紧固件等细节结构，螺丝的规格、沉孔深度、螺纹长度均符合机械设计标准，密封圈的安装槽尺寸与密封件规格完全匹配，保证模具冷却系统的密封性。渲染阶段采用金属材质与工程塑料材质区分不同部件，模板类零件采用45号钢调质后的哑光金属质感，镶件采用模具钢抛光后的亮面金属质感，螺丝、导柱等标准件采用发黑处理的深色金属质感，冷却水道采用半透明示意材质清晰展示水路走向，爆炸视图的拆分距离经过合理调整，既完整展示每一个零件的装配位置与配合关系，又保留整体装配的逻辑关联性，让观看者能够清晰理解模具从合模注塑到开模顶出的完整动作流程。设计过程中充分考虑了模具的加工工艺性，所有镶件均采用可拆分式设计，便于后续加工、抛光与维护更换，冷却水道的排布避开了螺丝孔、顶针孔等结构，保证模具结构强度的同时实现均匀的模温控制，有效缩短注塑成型周期，提升塑料制品的成型质量与生产效率。
