壁挂式电动车充电连接插座插头结构

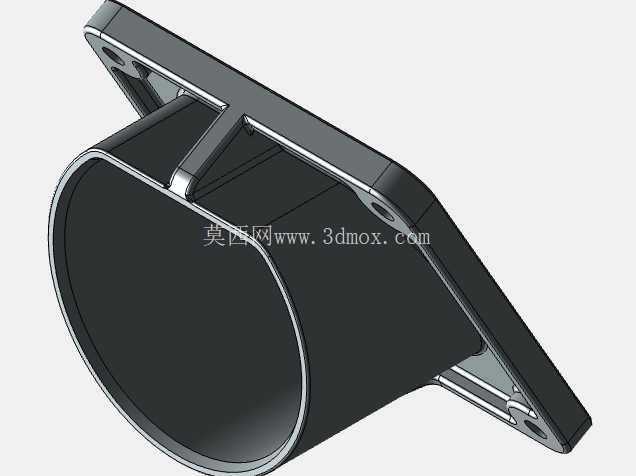

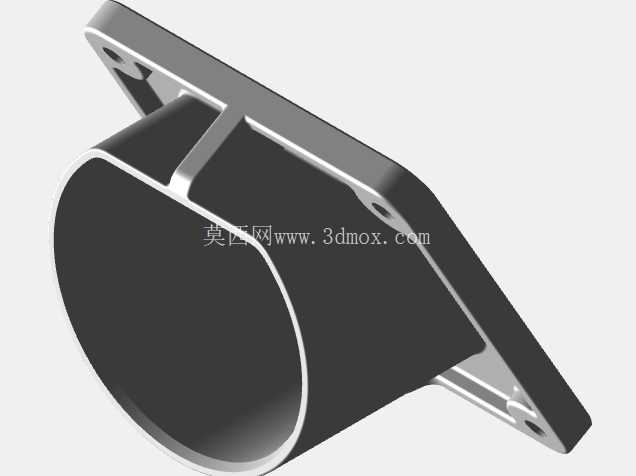

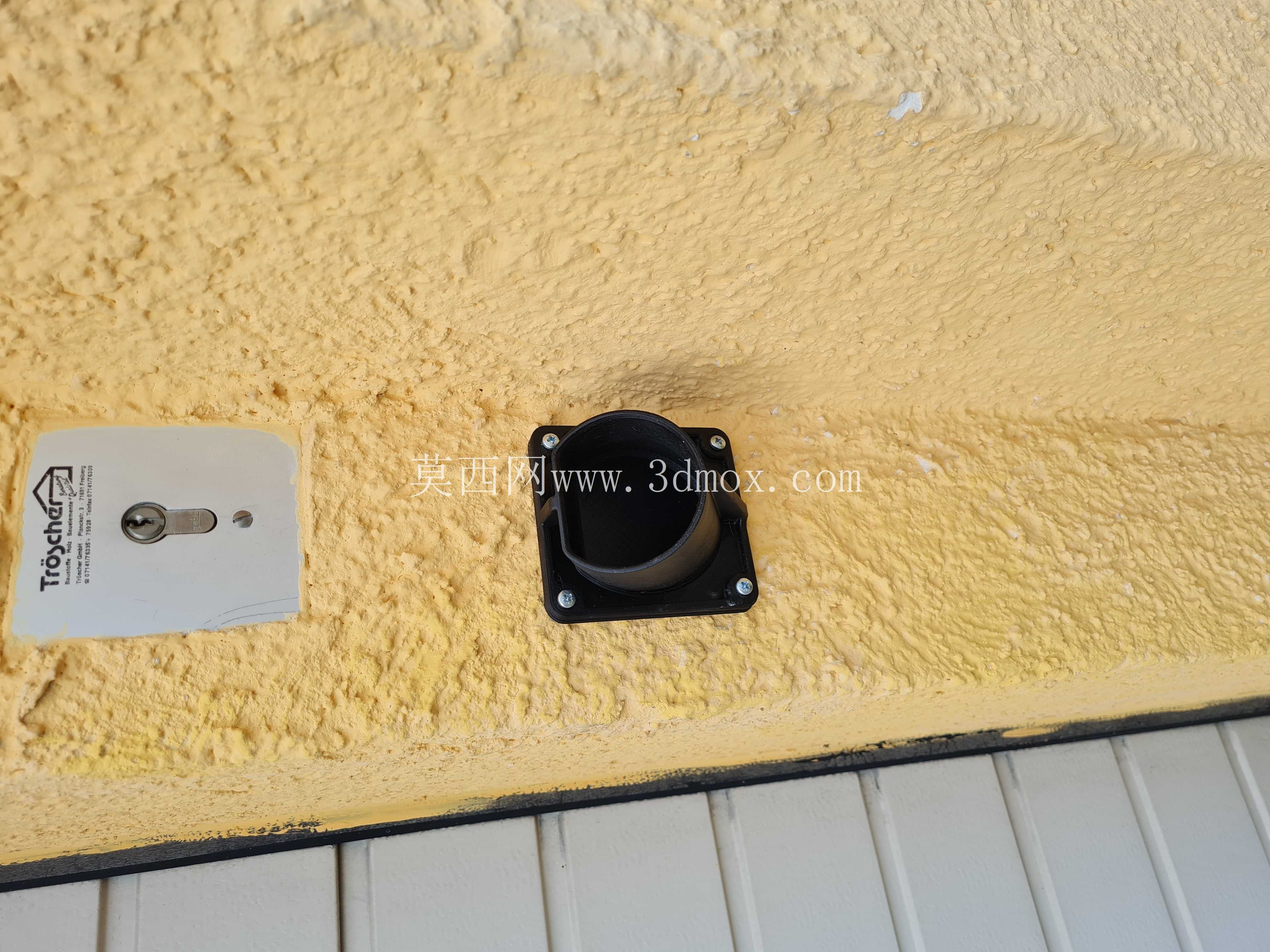

　　这套充电连接结构的三维建模，最初是针对户外固定点位慢充场景做的适配设计，日常在小区外墙、私家车库墙面、户外露营地供电桩侧都能见到同类结构的实际应用，核心作用是完成电动车车载充电机与交流供电回路的可靠连接，同时通过自带的固定支架实现接插端的墙面固定，避免线缆拖拽导致的接插松动、接头受力变形问题。从实际使用的工况来看，这类壁挂安装的充电接头需要长期耐受户外温湿度变化，还要承受线缆自重带来的持续拉力，以及日常插拔过程中的侧向扭力，所以建模阶段首先对安装边界做了明确限定：方形安装底座的四个固定孔位按照常规墙面膨胀螺丝安装间距排布，底座贴合墙面的安装面做了平整化处理，没有突出的加强筋结构，避免安装时出现缝隙导致积水渗入；底座与插头主体的连接段做了圆弧过渡，既可以分散插拔时的应力，也能减少灰尘、雨水在衔接位置的积存。

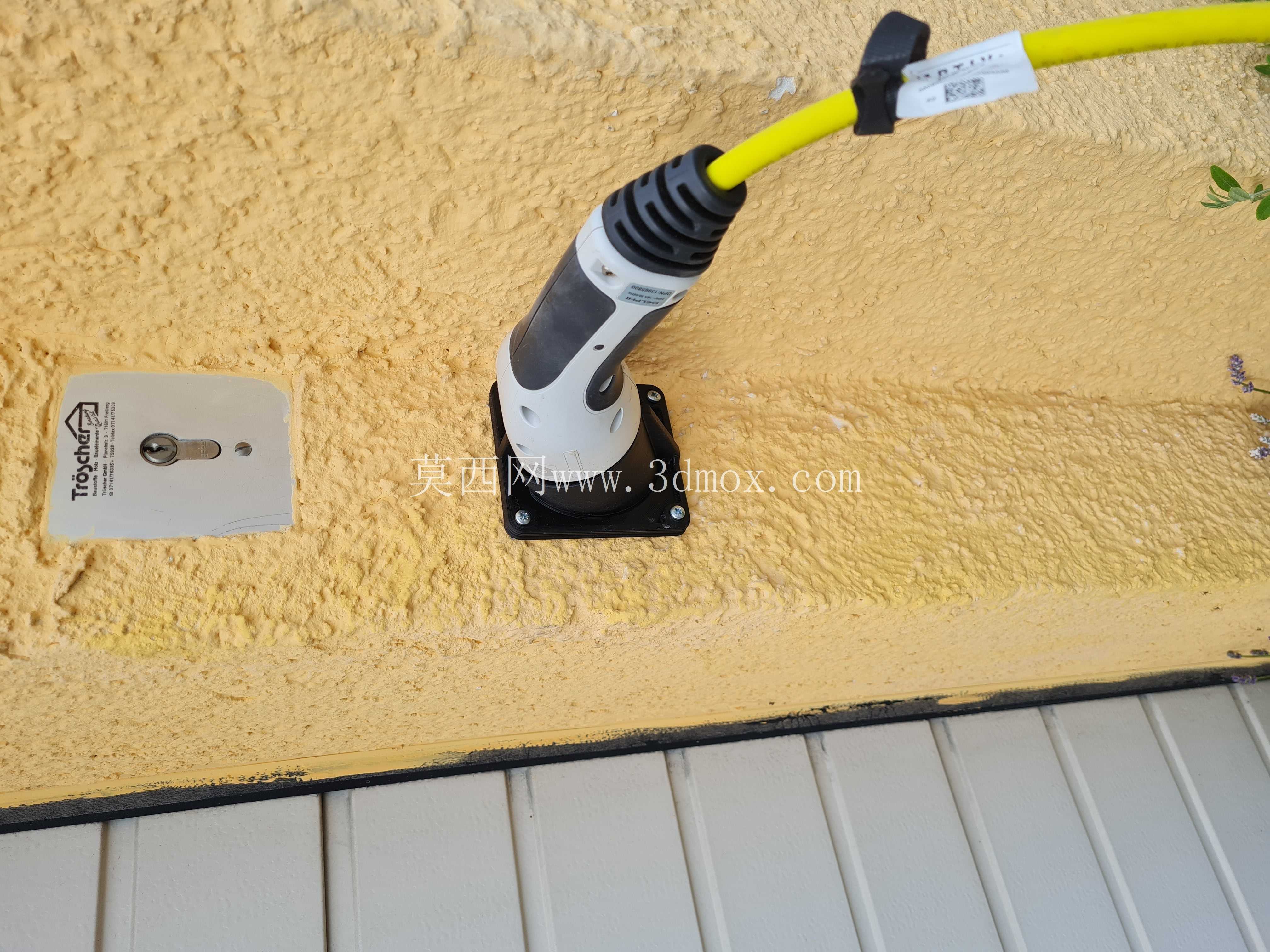

　　插头与线缆衔接的位置设计了多级阶梯状的防弯折护套，建模时特意还原了护套的锥度变化与环形防滑槽结构，这个位置是日常使用中最容易出现线缆外皮破损的部位，常规的直筒护套在反复弯折后，线缆铜丝会在护套根部出现应力集中断裂，而带环形槽的锥状护套可以将弯折应力分散到多个槽位的形变上，大幅提升线缆的反复弯折寿命。接插端的配合尺寸完全按照交流充电接口的通用配合公差做了还原，插头插入插座后的锁紧卡位结构也做了完整建模，实际使用时插头插入到位后，卡位结构会自动卡入插座的对应凹槽，避免车辆误动或者外力拉扯导致插头脱落，拔出时只需要按压插头侧面的解锁按键就能解除卡位，操作力度控制在单手握持即可完成的范围，符合日常使用的人机操作要求。

　　从结构设计的思路来看，整个部件没有做多余的装饰性结构，所有外形特征都服务于功能需求：插头握持位置的双色防滑区域，建模时还原了表面的细微防滑纹理，实际使用时即使手上沾有雨水或者灰尘，也能稳定握持完成插拔操作；插头侧面的解锁按键做了内凹式设计，避免日常搬运物品剐蹭导致的意外解锁；底座的安装孔位做了沉头设计，安装后螺丝头部不会突出底座平面，既不会刮蹭过往人员，也能避免螺丝长期外露生锈。在安装尺寸的适配性上，这套结构的底座突出墙面的厚度控制在合理范围，不会因为突出过多导致通行时磕碰，插头插入后整体的外伸长度也做了优化，配合线缆自带的理线卡扣，可以将出线方向调整为垂直向下或者水平侧向，适配不同的墙面布线走向，避免线缆出现过度弯折。建模过程中对各个配合面的间隙都做了工程化还原，比如插头外壳的上下合模缝位置、护套与插头主体的衔接位置、底座与墙面的贴合位置，都按照实际注塑件的公差要求预留了合理间隙，不会出现建模干涉导致的无法装配问题；内部的接线端子位置虽然做了简化处理，但安装空间的预留完全符合常规交流充电端子的排布尺寸，后续如果要做内部结构的细化设计，不需要调整外部壳体的整体尺寸就能完成端子的装配。

　　这类充电连接结构在实际选型时，首先要确认安装墙面的承重能力，因为支架不仅要承受插头本身的重量，还要承受线缆下垂带来的持续拉力，所以四个固定孔位必须全部安装膨胀螺丝，不能只固定两个孔位应付使用；其次要注意安装高度，通常建议底座安装高度距离地面1.2米到1.5米之间，这个高度既方便成年人站立操作，也能避免地面积水溅到插头位置导致绝缘风险。另外在布线时，线缆从插头出线后要预留一定的冗余长度，避免线缆绷直导致插头根部持续受力，配合线缆上的固定卡扣，可以将线缆沿墙面规整固定，减少插头端的受力。从结构可靠性的角度来看，这套设计的所有受力部位都做了加强处理：安装底座与插头主体的连接位置壁厚比其他壳体位置厚2毫米，避免长期受力出现开裂；防弯折护套的材质选用耐候性软胶，建模时的壁厚变化符合软胶注塑的成型要求，不会出现壁厚不均导致的收缩变形问题；解锁按键的转轴位置做了圆角过渡，反复按压不会出现应力断裂。
