埃里巴旅居车复古款Touring标识立体造型

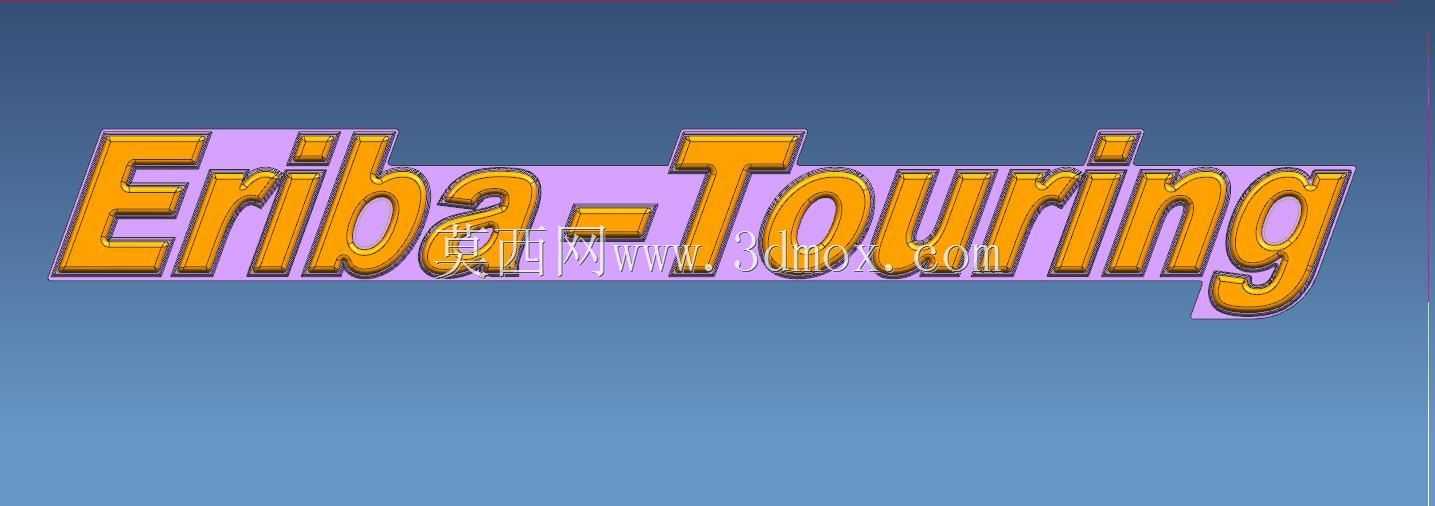

　　做旅居车改装和复古车修复的结构工程师多半接触过这类外饰标识件，很多80年代款埃里巴拖挂式旅居车的车头侧围都会装配这款立体Touring字标，常年户外使用后容易出现老化褪色、固定脚断裂、字体边角磕碰缺损的问题，不少修复项目里找全新原厂替换件难度不小，这款立体标识的三维建模数据刚好能覆盖这类维修替换、定制改装的需求。从实际装车场景来看，这款标识一般安装在旅居车侧围上部的铝蒙皮平整区域，位置在侧窗前方、车顶圆弧过渡段下方，安装面需要匹配车身外板的微弧曲率，不能做成纯平面结构，不然装车后边缘会出现缝隙，不仅影响外观，雨天还容易存水渗进固定孔位造成内饰板受潮。建模的时候首先要还原字体本身的立体层次，字标主体是橙黄色渐变的立体字，

　　背后衬有淡紫色的轮廓底托，边缘做了圆弧倒角处理，没有尖锐棱角，避免户外使用时剐蹭伤人，也能降低行车过程中气流冲刷造成的风噪。固定结构的设计是这类外饰件的核心，不能直接在字标背面做平面粘胶位，要考虑车身曲面的贴合度，在每个字体笔画的重心位置设置隐藏式的固定柱，固定柱的长度要匹配车身蒙皮加内饰衬层的总厚度，柱端做十字槽结构，安装时从车身内侧用卡扣锁紧，比单纯用双面胶固定的可靠性高很多，长期在颠簸路面行驶也不会出现脱落问题。字标的表面处理要考虑户外耐候性，建模时预留了0.1mm的表层覆膜厚度，对应实际生产中的亚克力覆膜或者金属喷塑层，能抵御紫外线长期照射造成的褪色，也能耐受常规的洗车高压水枪冲刷，不会出现表层起皮脱落的问题。

　　从尺寸边界来看，整个字标的总长度控制在1200mm以内，高度在280mm左右，厚度不超过35mm，这个尺寸既保证了标识在车身上的识别度，不会因为太小看不清，也不会因为突出太多超过车身外廓的法规要求，同时不会遮挡侧窗的视野范围。很多改装玩家还会基于这个基础模型做定制化调整，比如把底托颜色改成和车身同色，或者在字标内部加装LED灯带做夜间发光效果，建模时把字体层、底托层、固定柱层都做了独立的参数化结构，调整尺寸或者修改造型的时候不需要重新绘制整体轮廓，只需要修改对应层级的参数就能快速生成改款数据，不管是做3D打印定制单件，还是开模做小批量复刻配件都能直接用。另外要注意的是，字标安装位置的下方刚好是旅居车的外置遮阳帘收纳槽，

　　建模时固定柱的位置要避开遮阳帘的安装导轨，不能出现装车后固定孔打在导轨上的问题，每个固定点的位置都对应车身内部的加强筋位置，避免在薄蒙皮上单独固定造成的蒙皮凹陷问题。实际装车验证的时候，还要考虑字标和车身圆弧面的贴合度，底托的背面做了和车身曲率一致的微弧面，和蒙皮贴合后缝隙控制在0.5mm以内，打密封胶的时候能均匀覆盖缝隙，不会出现局部胶层过厚或者漏胶的问题。
