旅居车Eriba窗撑转换套件结构设计

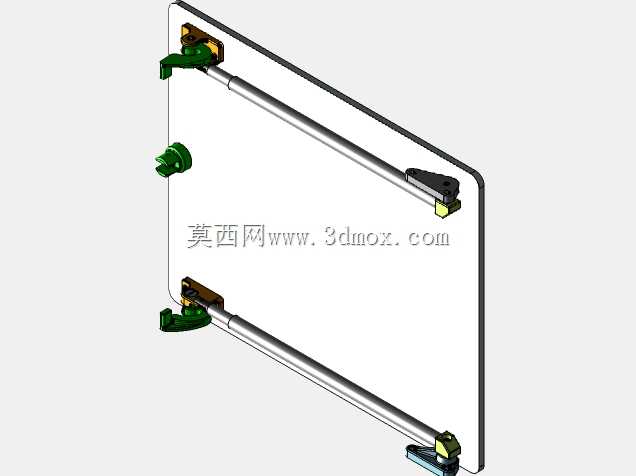

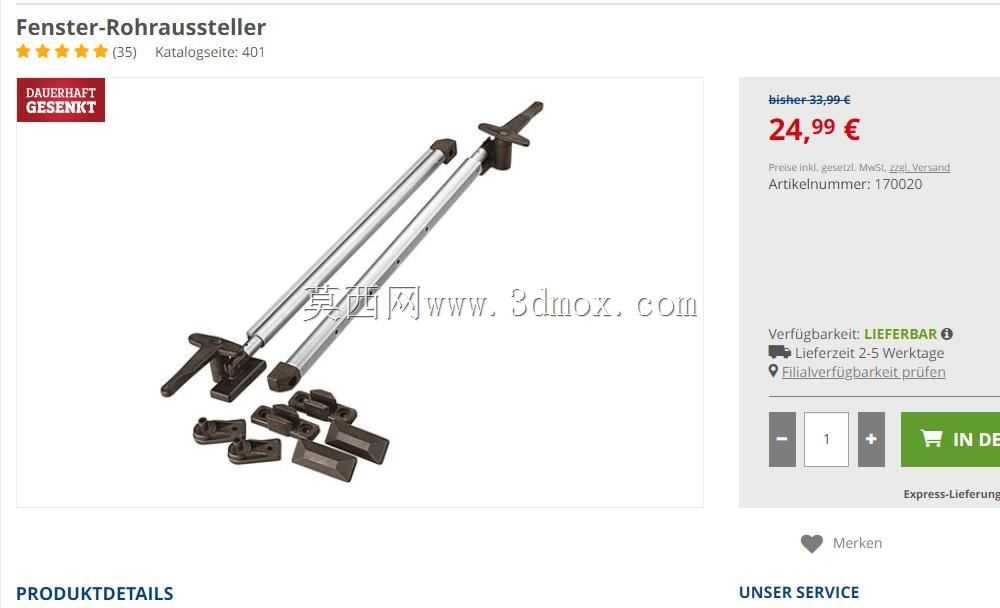

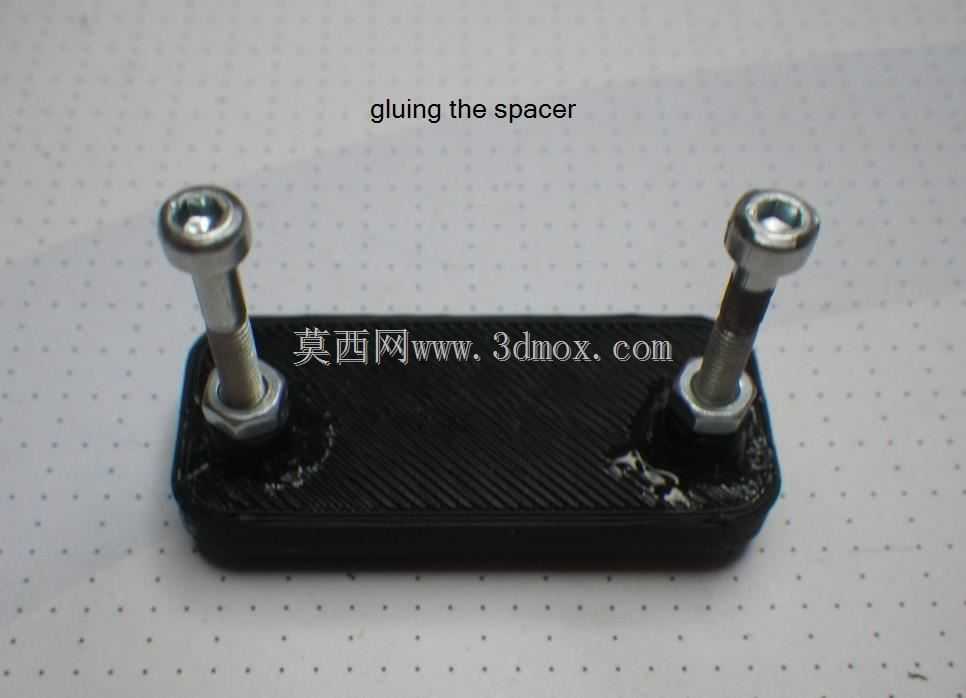

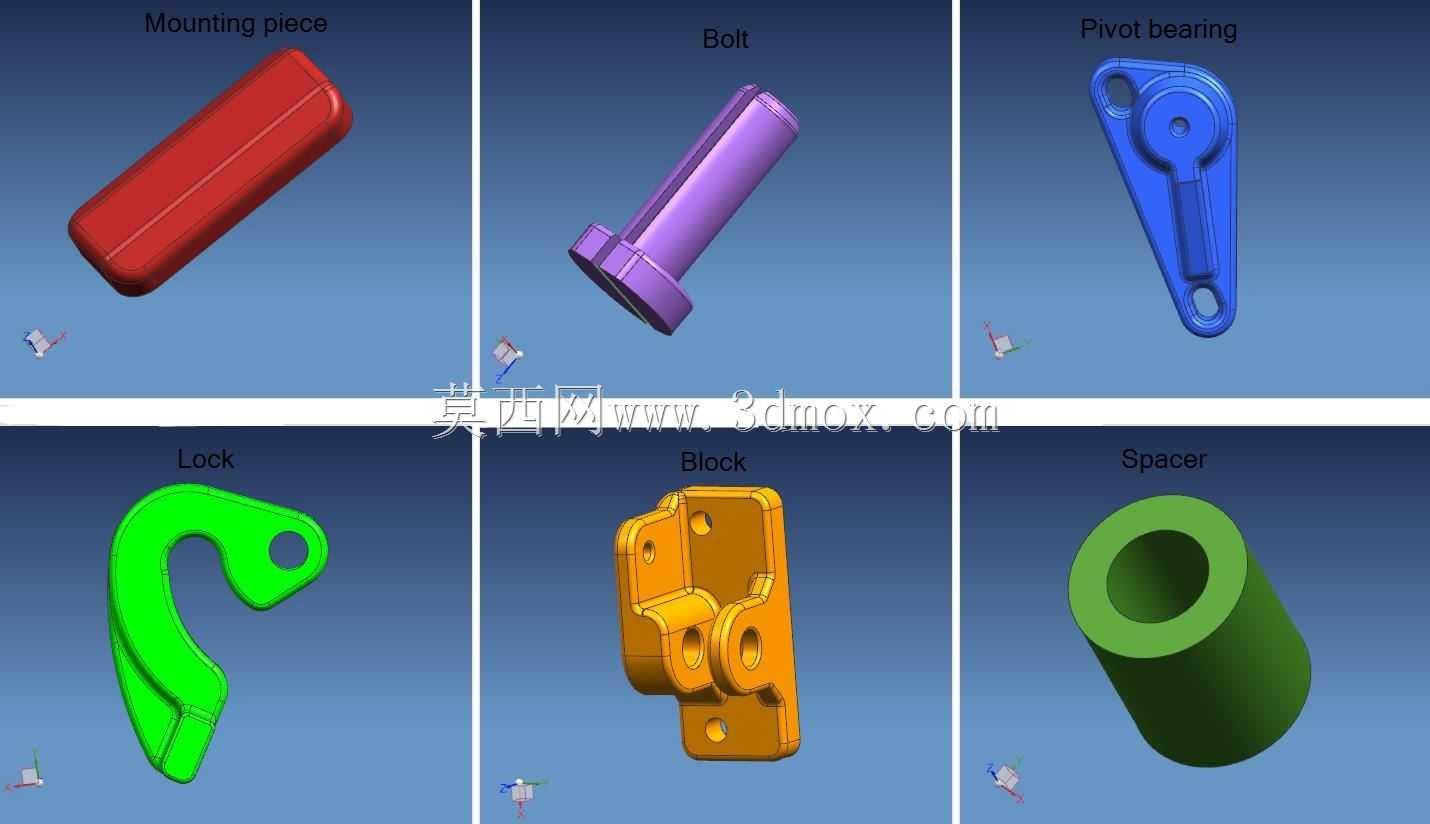

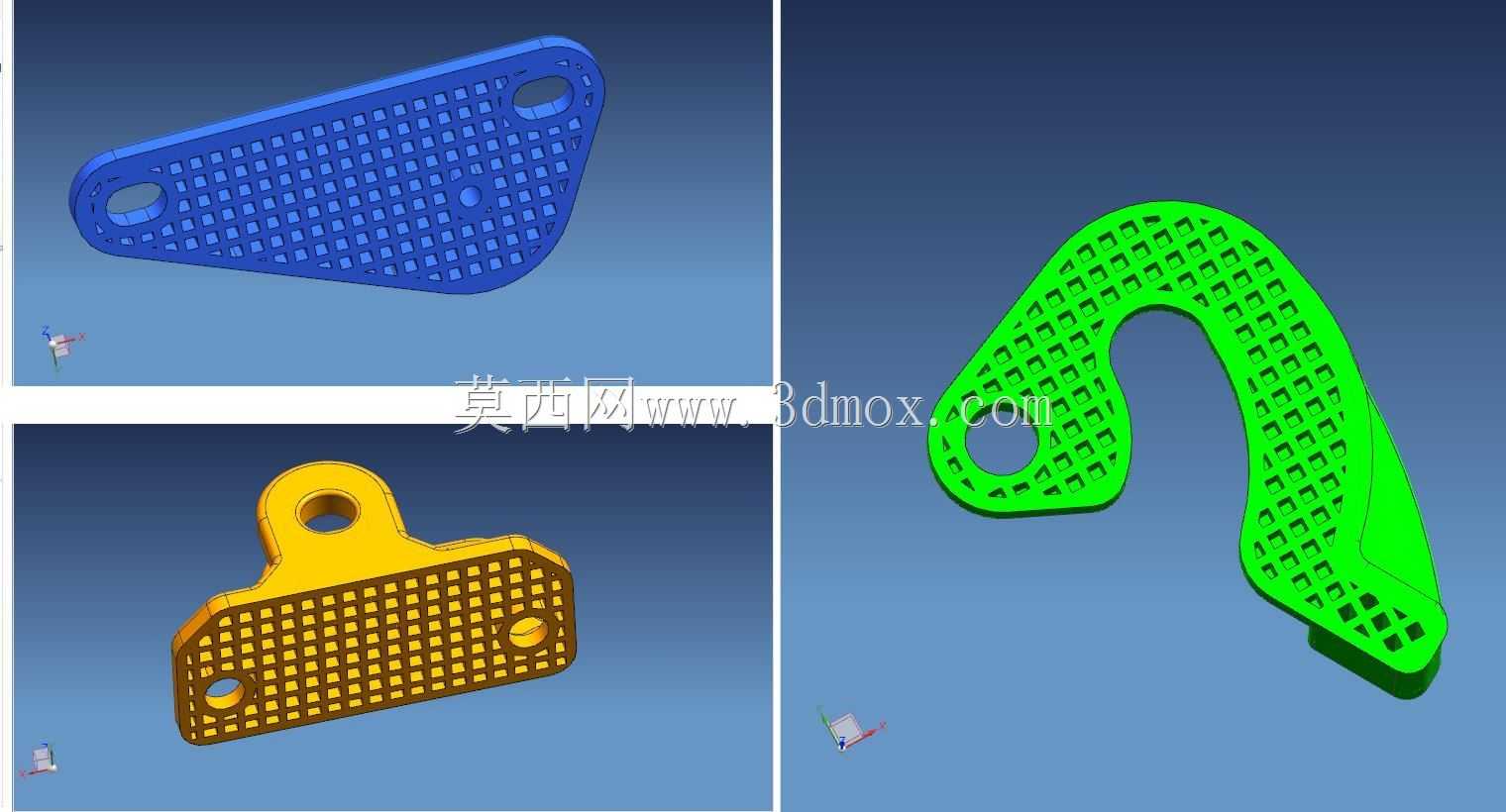

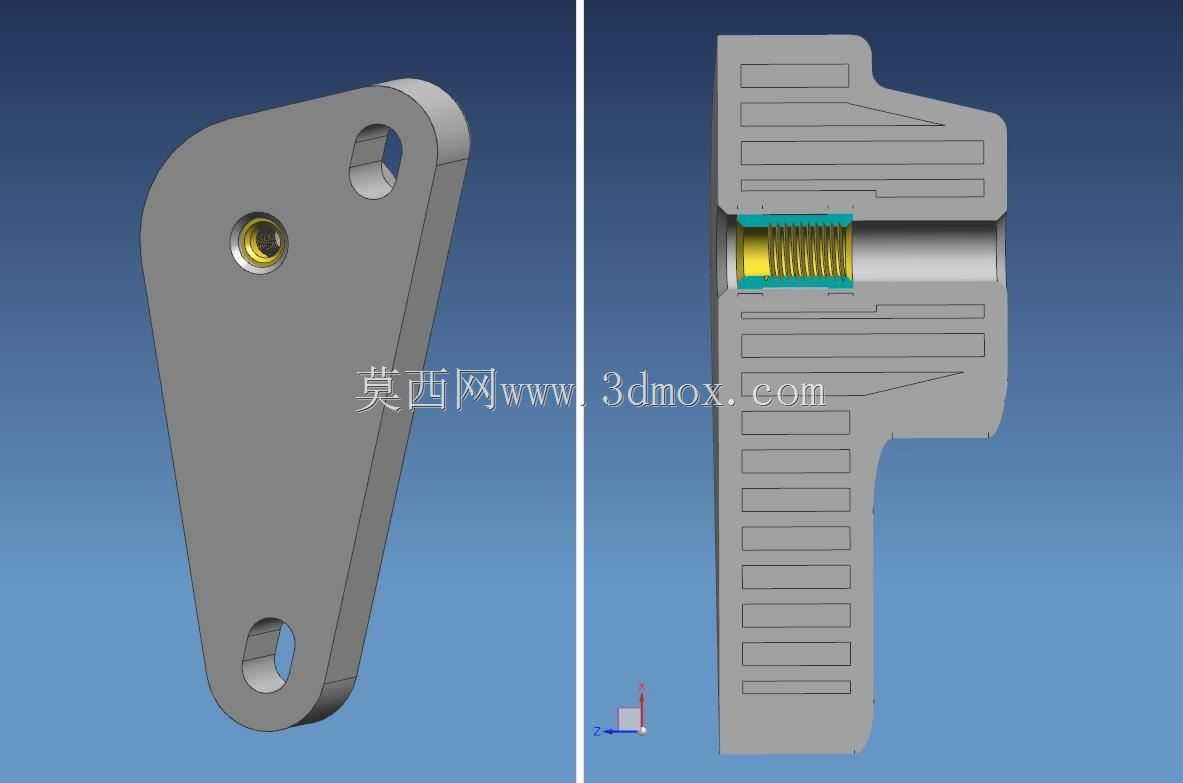

　　这套窗撑转换套件主要适配旅居拖挂房车的外推式侧窗，解决原厂窗撑在长期户外颠簸、频繁开关工况下的松动、支撑力不足问题，在房车改装、售后配件替换场景中应用广泛。从结构设计来看，整套组件分为上下两组对称布置的支撑单元，每组单元包含固定基座、支撑气杆、锁止手柄、连接卡扣几个核心部分，固定基座采用带黄铜嵌件的注塑增强结构，安装时直接贴合窗体边框与车身窗框的安装面，无需额外填充密封胶或者调整垫片，依靠基座自带的定位凸台就能完成预装定位，降低现场安装的对位难度。支撑气杆选用挤压工艺成型的纤维增强杆体，相比普通金属气杆重量降低近四成，同时抗紫外线老化性能更适配户外长期暴晒的使用环境，杆体两端的铰接点做了耐磨衬套设计，开关窗过程中无旷量，

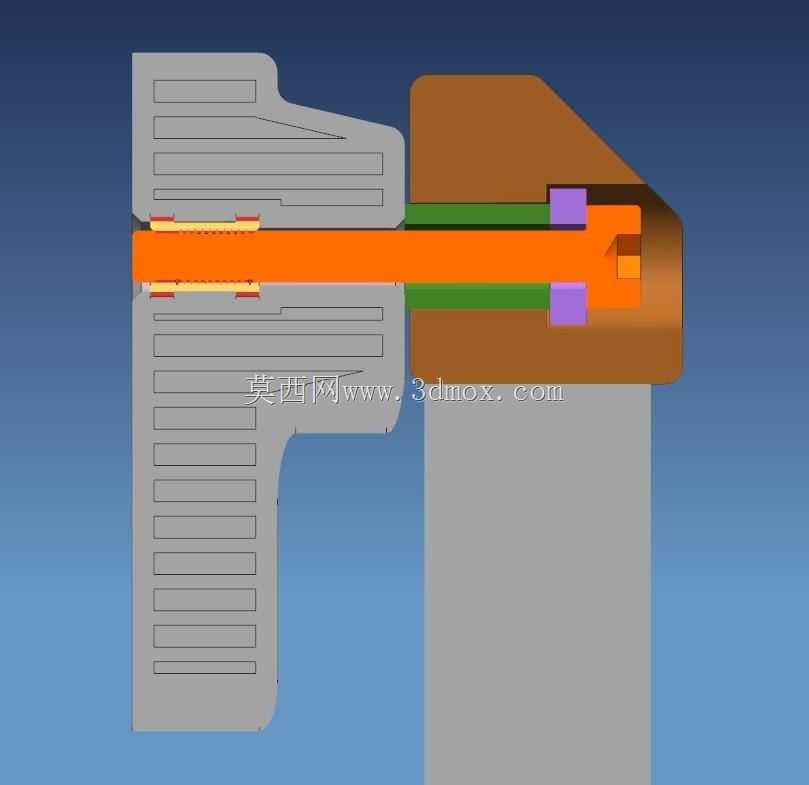

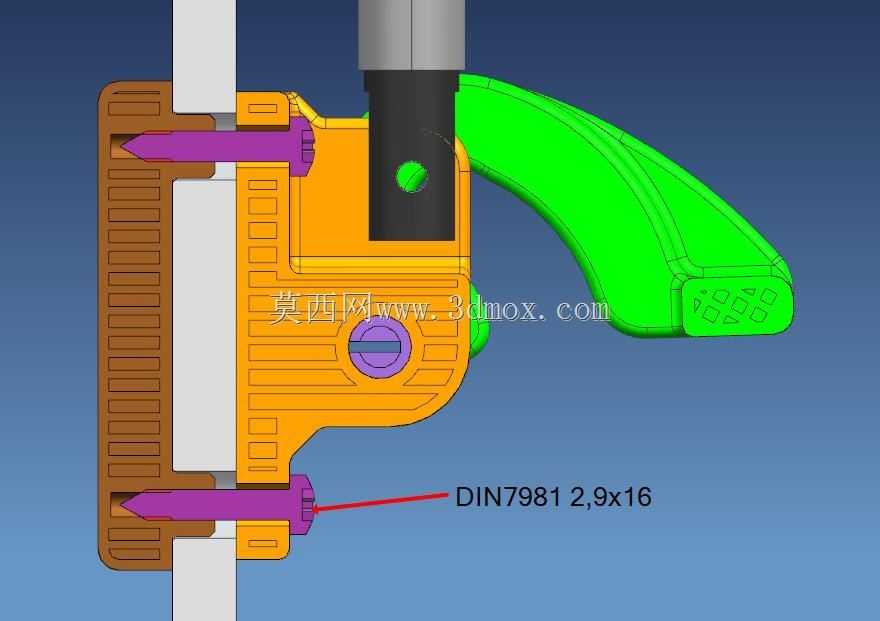

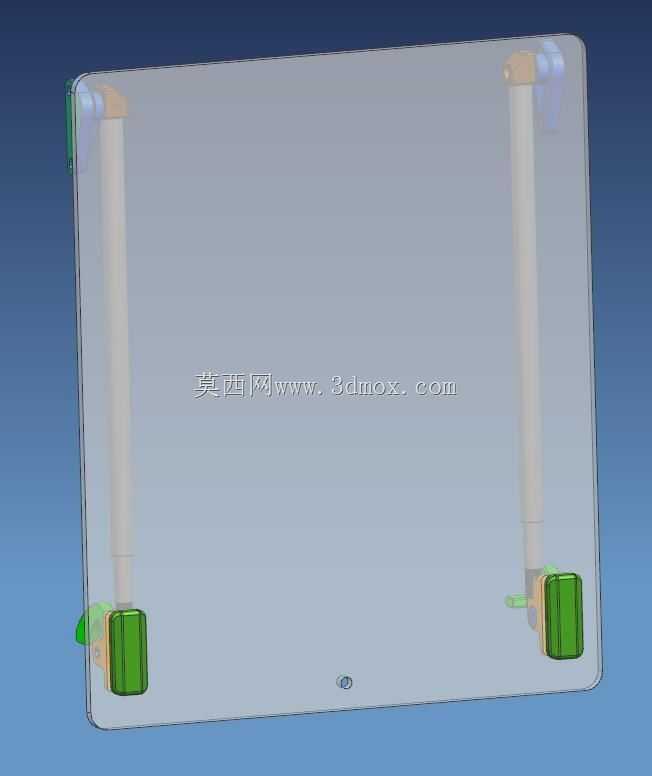

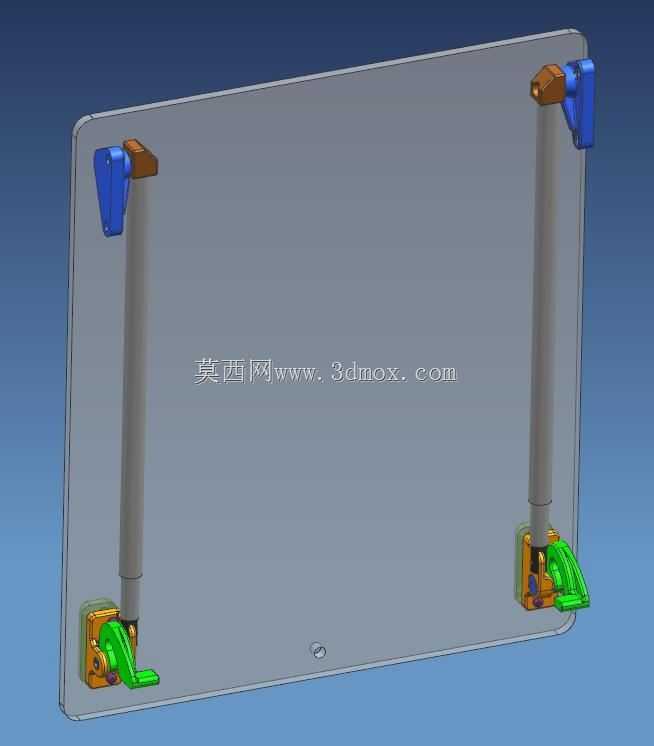

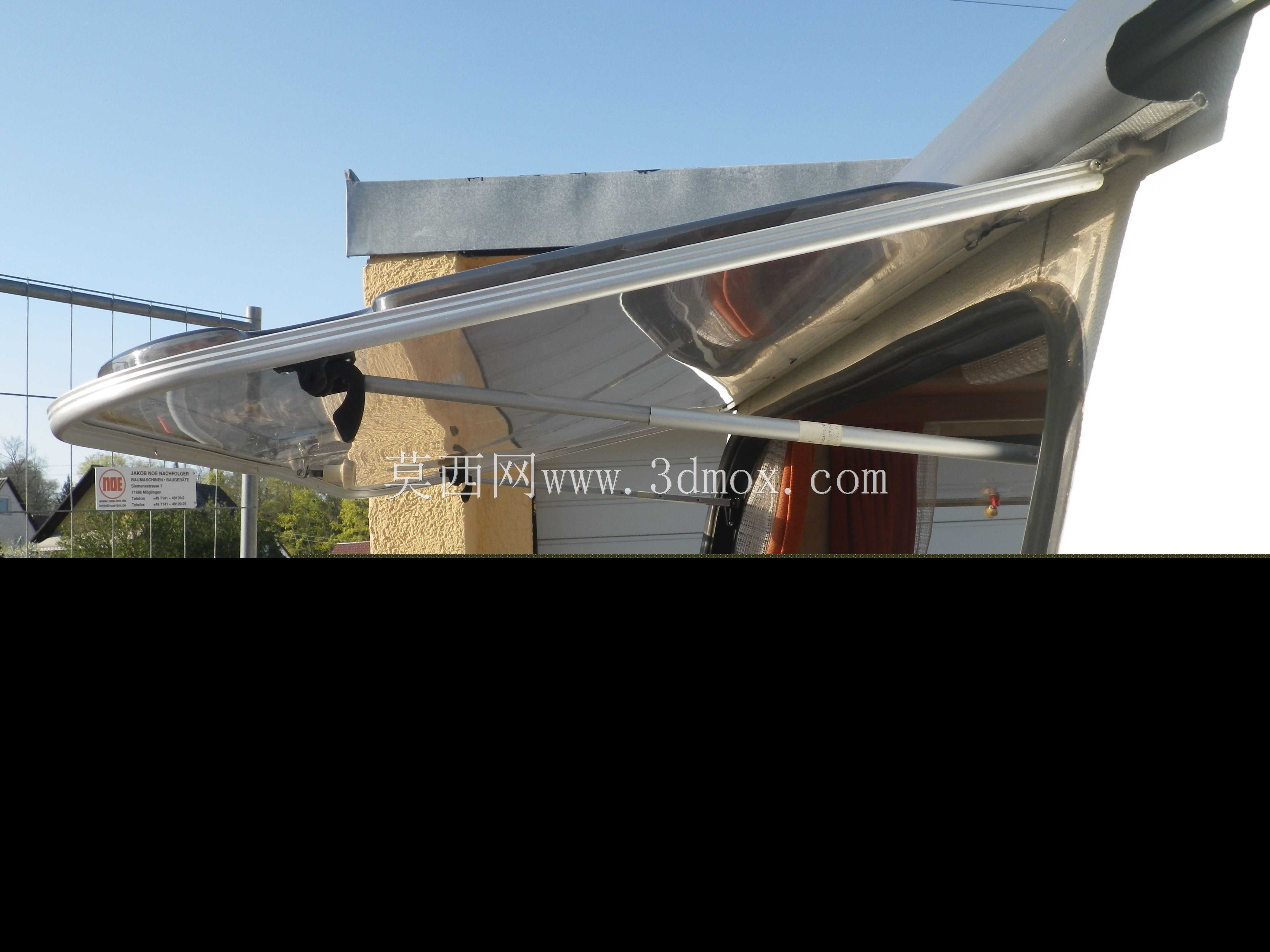

　　反复启闭的磨损量控制在常规五金件的三分之一水平。锁止手柄采用人体工学的弧形绿色注塑件，扳动角度设置在15度到75度区间，操作时无需过度施力就能完成窗扇的锁止与解锁，手柄与基座的连接位置设置了防脱卡扣，避免车辆行驶过程中振动导致手柄松脱误开。上下两组支撑单元的安装孔位完全匹配常规Eriba系列旅居车的窗体预留孔，横向安装间距根据对应窗型的宽度做了适配，纵向安装位置距离窗体上下边缘的距离控制在80mm，不会遮挡窗体的采光区域，同时支撑臂展开后能将窗扇向外推出120mm的通风间隙，既保证雨天不会有雨水溅入车内，又能满足驻车状态下的通风需求。设计过程中重点考虑了车辆行驶中的振动载荷，基座内部的黄铜嵌件直接与安装螺丝配合，

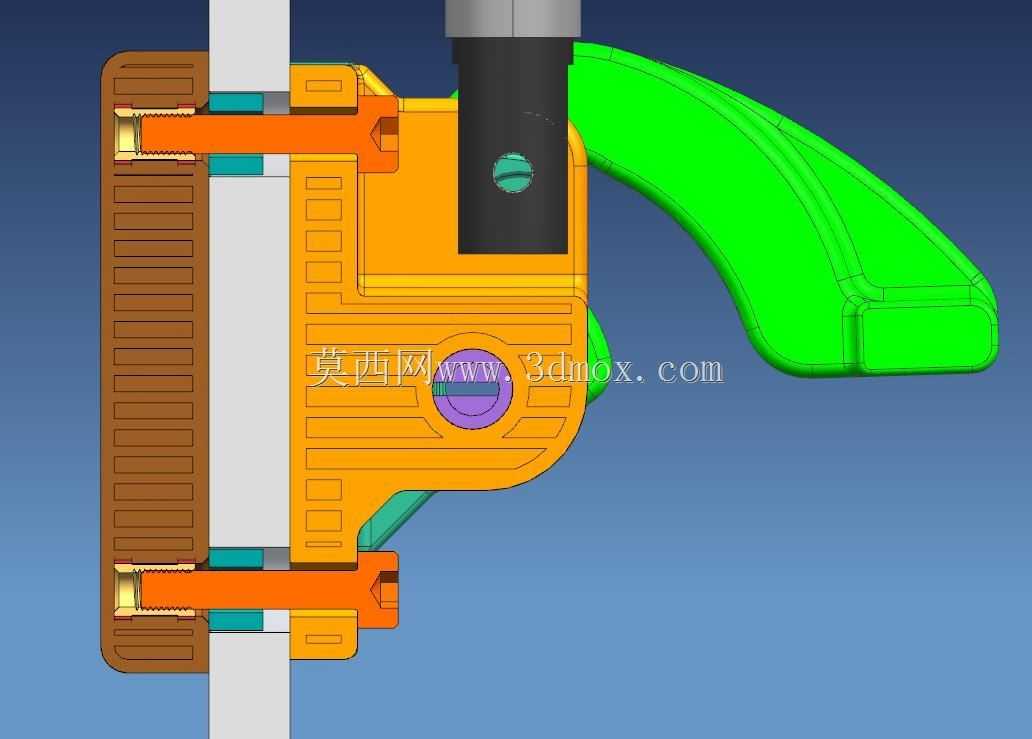

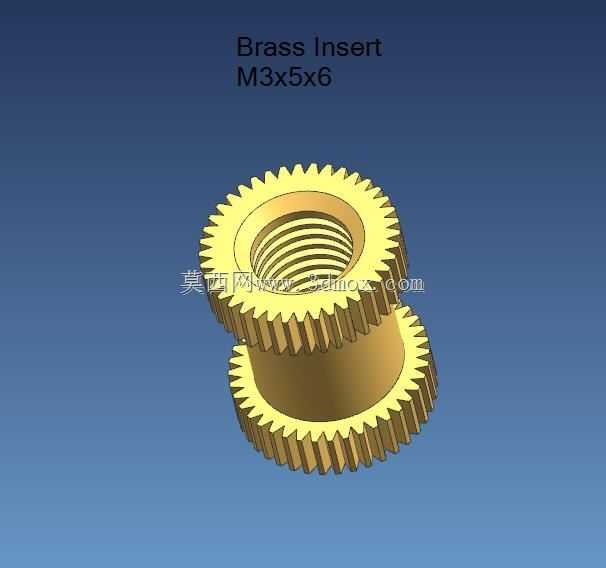

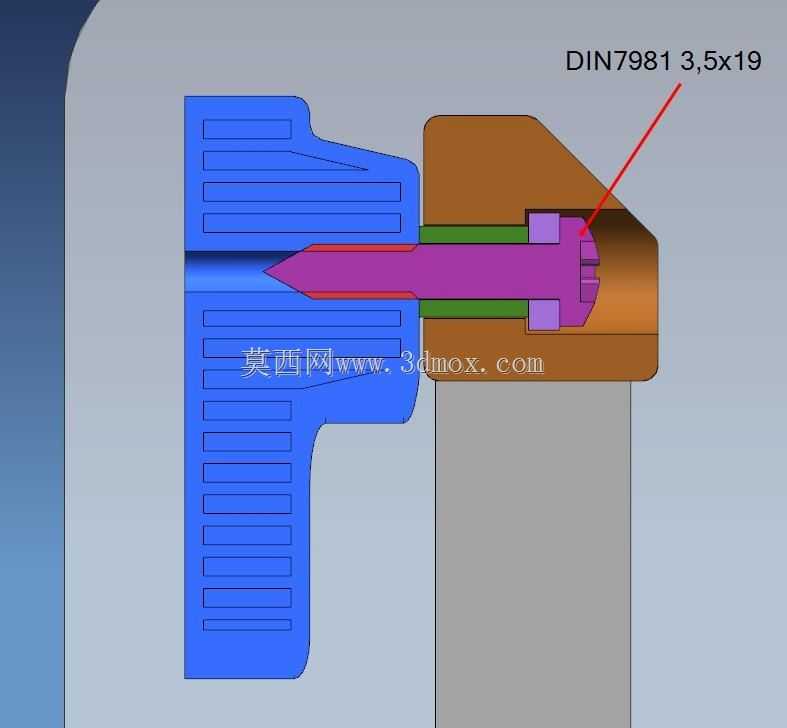

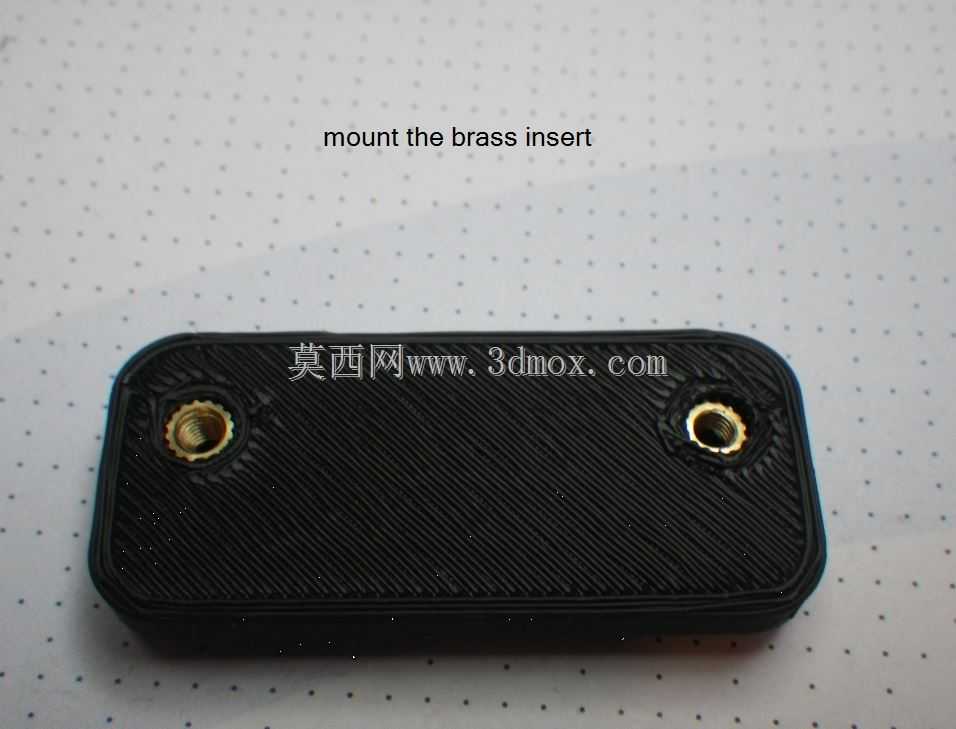

　　避免塑料基座直接受螺丝锁紧力产生蠕变松动，嵌件与塑料基体采用滚花过盈配合，拉拔力满足1200N的测试要求，在连续100小时的振动台架测试中，整套组件无松动、无裂纹、锁止功能正常。在安装边界上，整套组件突出窗体表面的高度不超过45mm，关闭窗扇后支撑臂完全收纳在窗扇与窗框的间隙内，不会额外占用车身外部空间，也不会在行驶过程中产生风阻或者与周边部件发生干涉。基座的固定孔采用长圆孔设计，允许安装时存在±3mm的位置误差，适配不同批次车身窗框的安装位公差，降低改装时的钻孔调整工作量。气杆的支撑力经过精准匹配，单根气杆的支撑力为80N，两根配合刚好能支撑对应重量的亚克力窗扇，开窗时能缓慢匀速抬起，关窗时不会出现突然下坠的情况，操作手感平顺。

　　锁止机构采用楔形卡位设计，当窗扇完全关闭时，手柄扳动到锁止位置会自动卡入卡位，此时窗扇与窗框的密封胶条压缩量控制在3mm，既保证密封性能，又不会因为压缩量过大导致胶条过早老化。整套组件的所有外露金属件都做了达克罗表面处理，耐盐雾性能满足500小时测试要求，适配沿海高湿度、高盐雾的使用环境，塑料件全部添加抗UV母粒，长期户外暴晒不会出现褪色、脆化问题。在实际改装场景中，操作人员只需要准备常规的十字螺丝刀就能完成整套组件的更换，不需要专用工具，单扇窗的更换时间控制在15分钟以内，相比原厂配件的安装效率提升近一倍。组件的铰接部位全部采用自润滑衬套，日常使用过程中不需要额外加注润滑油，维护成本极低，衬套的耐磨寿命满足1万次以上的启闭循环，按照普通旅居车用户年均开关窗200次计算，整套组件的使用寿命可以达到20年以上，完全覆盖旅居车的常规使用周期。设计时还考虑了低温工况的使用需求，所有塑料件的低温脆化温度设置在零下40摄氏度，气杆的密封件选用耐低温橡胶材料，在北方冬季低温环境下依然能正常操作，不会出现锁止卡滞、气杆支撑力不足的问题。
