旅居车窗户锁止夹持固定支架结构

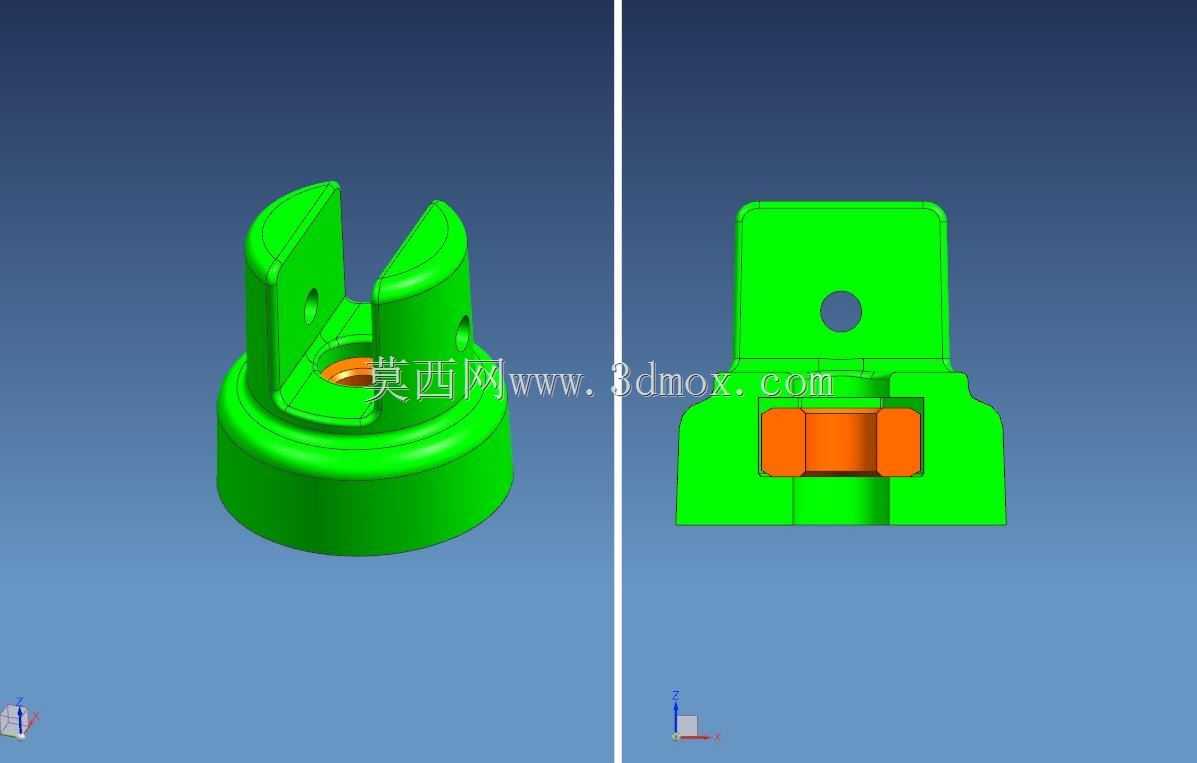

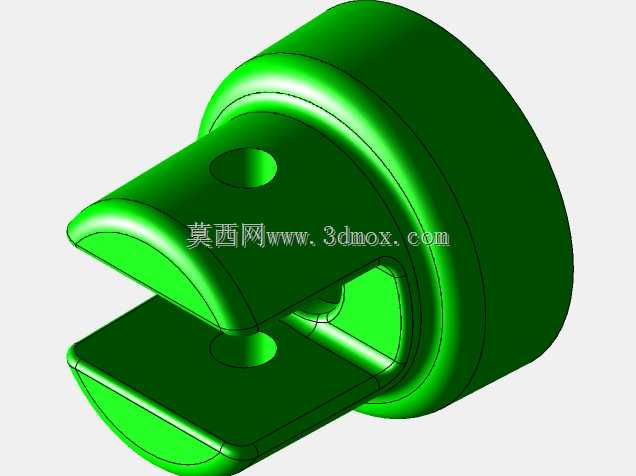

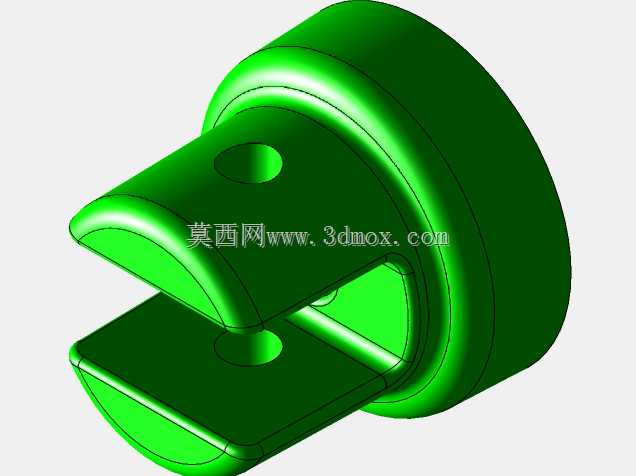

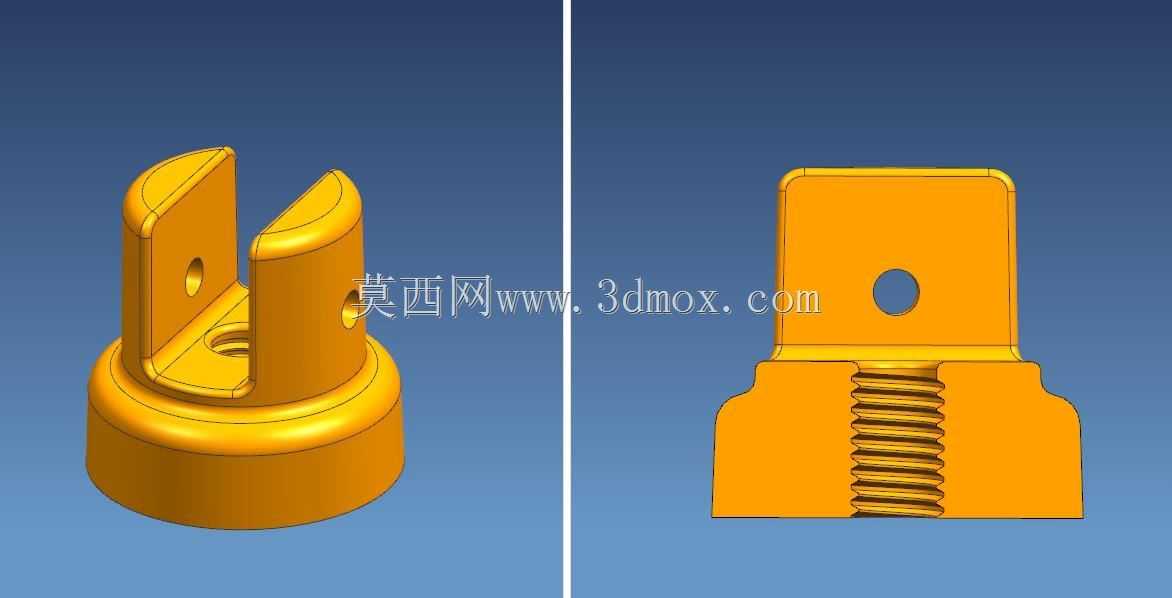

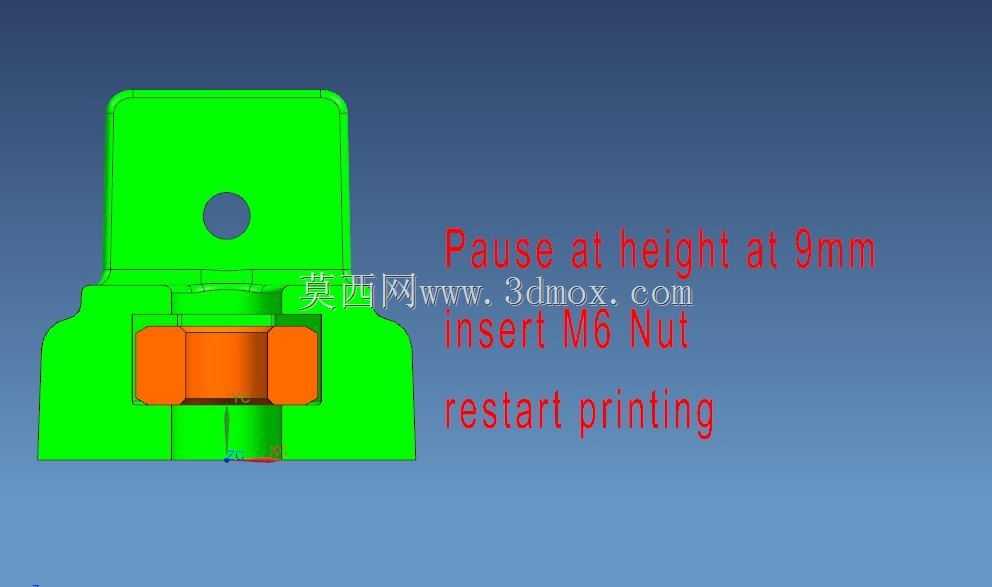

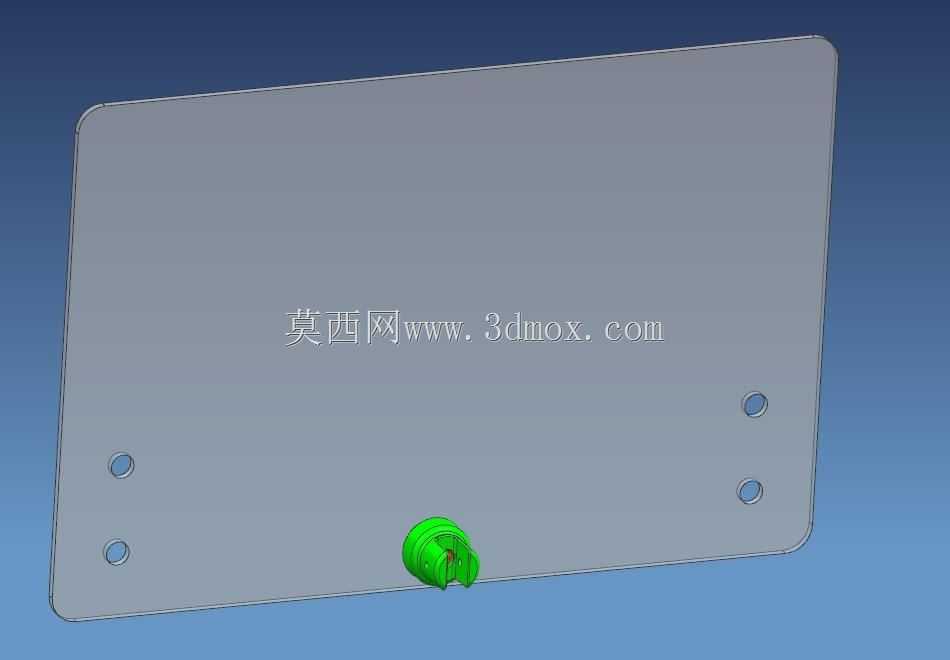

　　这款夹持固定支架是旅居车侧窗锁止机构里的核心受力连接件，主要承担窗扇闭合状态下的锁止拉力传递与位置限位作用，在户外旅居场景下，车辆行驶过程中的颠簸、驻车时的风压载荷，都需要通过这个零件把锁止力均匀传导到窗框与窗扇的安装基体上，避免行车过程中窗扇晃动产生异响，或是强风天气下窗扇被意外掀开造成安全隐患。从结构设计来看，零件下部采用外螺纹柱结构，螺纹段的长度经过匹配计算，刚好可以旋入窗框侧的预埋螺母座内，螺纹根部设计了直径大于螺纹大径的圆形凸台，一方面作为旋入深度的定位止口，保证安装后零件的伸出高度一致，另一方面凸台端面可以贴合窗框安装面，分散螺纹连接的局部压应力，避免长期受力后塑料窗框出现压溃变形。上部的叉形夹持槽是核心功能区，

　　槽口的两个侧壁厚度做了等强度优化，靠近凸台根部的位置壁厚略大于槽口端部，匹配锁止销插入后的弯矩分布，槽壁上开设的贯通光孔用于穿装锁止销轴，孔位的同轴度公差控制在0.1mm以内，保证锁销插拔时无卡滞，槽口的开口宽度经过尺寸链校核，刚好容纳窗扇侧的锁舌插入，间隙控制在0.2-0.3mm之间，既不会因为间隙过大导致锁止后窗扇旷动，也不会因为间隙过小在低温变形时出现锁止卡滞无法解锁的问题。零件的整体外形做了全圆角过渡处理，没有尖锐的棱角，一方面是避免安装和使用过程中划伤操作人员，另一方面圆角结构可以降低应力集中系数，在承受交变颠簸载荷时减少裂纹萌生的概率，提升零件的疲劳寿命。安装边界方面，下部螺纹的规格匹配旅居车通用的6mm预埋安装螺母，

　　安装时不需要额外定制配套连接件，直接替换原有损坏的支架即可，上部夹持槽的中心高度与凸台安装面的距离经过精准匹配，保证锁舌插入后锁止销可以顺利穿入，不需要额外调整窗扇或窗框的安装位置。在实际使用场景中，这个零件需要长期暴露在户外环境下，耐受紫外线照射、高低温交替以及雨水侵蚀，因此结构设计时尽量避免了容易积水的凹槽结构，所有表面都做了倾斜的排水角度，不会在表面积存雨水导致锈蚀或老化加速。从受力路径来看，当窗扇处于锁止状态时，外部风压对窗扇的推力会作用在锁舌上，再通过锁销传递到两侧的槽壁，最终通过下部的螺纹凸台传递到窗框基体上，整个力的传递路径短且直接，没有多余的受力悬臂，结构刚度表现优异，在承受额定锁止力时，槽口的变形量控制在0.

　　05mm以内，不会因为弹性变形导致锁止松脱。设计过程中还考虑了装配工艺性，下部圆形凸台的外圆可以作为装配时的扳手夹持位，不需要额外设计夹持结构，简化了零件的加工工序，上部叉形结构的分型面设置在对称中心面上，适合采用注塑或压铸工艺批量生产，拔模斜度控制在1度，既可以保证顺利脱模，也不会对配合尺寸造成过大影响。
