拖挂房车落地支撑定位柱结构

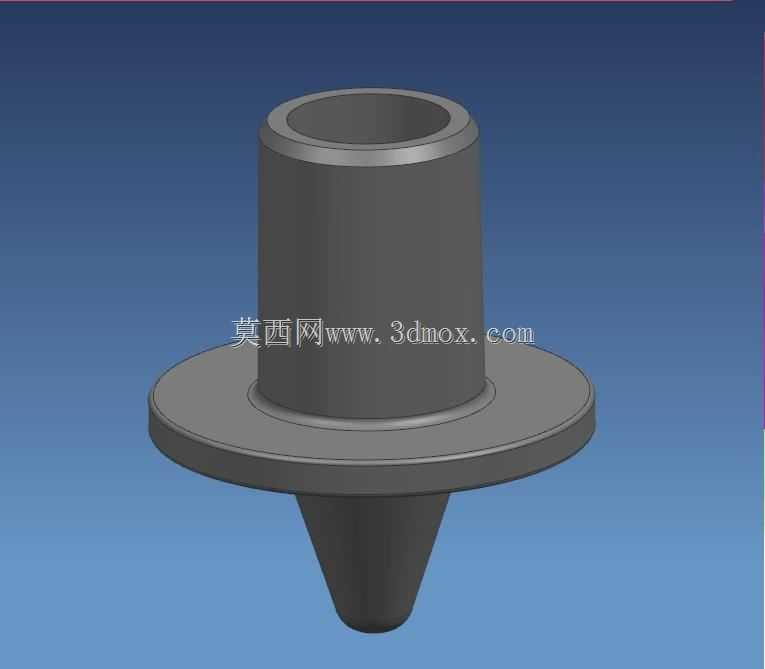

　　中间的圆柱段是和车身底部的支撑套管配合的安装段，配合间隙控制在0.2mm以内，既保证插拔顺畅不会卡滞，又不会因为间隙过大出现驻车时的横向旷量，圆柱段的顶部做了1mm的倒角，安装的时候不用刻意对齐孔位，顺着倒角就能顺利滑入套管，哪怕是夜间驻车视线不好，也能快速完成支腿的对位安装。中间的圆盘法兰是核心的受力承压面，直径做了加大处理，比常规支脚的接触面积大了近40%，单位面积的地面压强能降低三分之一左右，哪怕是在湿度较大的草甸子上驻车，也不会轻易出现支脚下陷的问题，法兰的厚度做了等强度优化，靠近中心圆柱的位置厚度稍大，往边缘逐渐做薄，既保证了支撑时的整体刚性，不会因为重载出现法兰盘翘曲变形，又能控制整体的零件重量，做拖挂房车改装和配套结构设计快八年，经手的驻车支撑类零件少说也有几十版，这次做的这款落地支撑定位柱，是专门针对埃里巴系列拖挂房车的驻车受力场景优化的结构，和市面上常见的螺纹调节支腿、折叠式支脚的受力逻辑完全不同。先从实际使用场景说，拖挂房车脱离牵引车之后，整车的重量完全靠四个角的支撑结构传递到地面，尤其是露营时遇到非硬化铺装的草地、沙土地，普通的平底支脚很容易因为地面承压不足出现下陷，时间长了车身倾斜，不仅车内的橱柜、冰箱门会因为倾斜自动开合，长期偏载还会让车身的铝制蒙皮、框架焊接处出现应力疲劳，这也是很多老拖挂用个三五年就出现车身异响、密封胶开裂的核心诱因之一。这款支撑柱的设计首先从受力传递路径做了调整，不会给整车增加不必要的簧下质量负担。下方的锥形导向段是专门针对复杂地面设计的，遇到地面有小碎石、浅坑的时候，锥形结构能顺着坡面自动滑到相对平实的支撑位置，不用额外找木板、砖块垫在支脚下面找平，锥形段的锥角做了反复调试，角度太大的话遇到硬地面容易打滑侧移，角度太小又起不到自动找正的作用，最终定的锥角能保证在15度以内的倾斜地面上，支脚都能稳定贴合地面不会滑出。从安装边界来说，这款支撑柱的适配套管内径和埃里巴房车原厂的支撑套管完全匹配，不需要对车身底部的安装位做任何打孔、焊接改装，直接替换原厂的塑料支脚就能用，整体的伸出长度也和原厂支脚的调节范围匹配，不会出现安装后车身高度异常的问题。实际测试的时候，我们在沙土地、碎石地、

　　硬化水泥地都做了72小时的满载驻车测试，单柱支撑120kg载荷的情况下，法兰盘的形变量不到0.1mm，锥形段没有出现明显的刮擦变形，插拔的顺畅度也没有因为进了沙土出现卡滞，因为圆柱段和套管的配合面做了圆滑过渡，沙土会顺着安装间隙自然排出，不会像有些带卡槽的支脚那样容易卡进砂石导致拆卸困难。另外这个结构没有多余的活动零件，不像螺纹调节支腿那样容易因为进灰、生锈出现调节卡滞，日常维护只需要在安装段偶尔抹一点润滑脂就行，哪怕是长期在潮湿的海边营地使用，也不会出现零件锈死拆不下来的问题。很多人做这类支撑件的时候容易陷入“越厚重越结实”的误区，其实这类驻车支撑件的核心不是绝对的强度，而是受力路径的合理性和对复杂场景的适配性，这款结构在设计的时候特意把受力的集中点放在了中心圆柱和法兰的连接位置，这个位置做了R角过渡，避免了直角连接处的应力集中，哪怕遇到车身轻微晃动、地面轻微沉降的情况，应力也会顺着R角均匀分散到整个法兰盘上，不会出现局部应力过大导致的断裂问题。之前有用户反馈过用其他款式的支脚在坡地驻车时，支脚侧滑导致车身倾斜的问题，这款支撑柱的法兰盘底面做了细微的防滑纹路处理，和地面接触的时候能增加摩擦力，哪怕是在带坡度的硬化路面上，也能保持足够的抓附力，不会出现侧滑移位的情况。从建模的角度来说，这个零件的所有特征都是回转体结构，不管是做机加工还是开模注塑，都能很方便地实现生产，加工的时候不需要复杂的工装夹具，普通的数控车床一次装夹就能完成所有外形的加工，生产效率很高，零件的一致性也容易保证，不会出现焊接结构那种容易有焊接变形、尺寸偏差的问题。实际装车使用的时候，四个支撑柱配合使用，能让车身在脱离牵引车之后保持水平状态，车内的水平仪气泡能稳定在中心位置，哪怕是在车内走动、上下车，车身的晃动量也比用普通支脚的时候小很多，因为整个支撑结构是刚性接触，没有螺纹配合的间隙旷量，力的传递更直接，不会出现那种踩一下车身就晃半天的情况。很多新手玩家第一次玩拖挂房车的时候，最头疼的就是驻车调平，要么是支脚长度不够，要么是垫的砖块滑动，这款支撑柱因为自带锥形找正和大法兰承压的设计，调平的时候只需要把支脚插入套管，让锥形段接触地面就行，

　　不需要反复调节支脚长度，能大幅缩短驻车准备的时间，尤其是在天气不好的时候，能快速完成驻车搭建，不用在雨里折腾半天调平。另外这个结构的通用性也很强，只要是对应内径的支撑套管，其他款式的拖挂房车也能适配使用，不一定局限于埃里巴的车型，我们在测试的时候也试过用在其他几款欧系拖挂上，安装和使用都没有问题，支撑的稳定性也能达到设计要求。做这类配套零件的时候，最核心的是要贴合实际使用中的痛点，而不是在图纸上追求好看的参数，很多看起来参数很强的支脚，实际到了营地遇到复杂地面就不好用，本质上就是设计的时候没有考虑到真实使用场景里的各种变量，比如地面的不平整、沙土的进入、潮湿环境的锈蚀、安装时的对位难度这些细节，这些细节恰恰是决定零件好不好用的关键，

　　这款支撑柱从最初的草图到最终定型，前前后后改了六版，每一次改版都是根据实际露营测试中遇到的问题做调整，比如最初的法兰盘边缘是直角，搬运的时候容易划手，后来改成了小圆角过渡；最初的锥形段长度太长，在比较平整的硬化地面上会让车身高度过高，后来缩短了锥形段的长度，调整了整体的高度比例，兼顾了非硬化地面的插入深度和硬化地面的支撑高度；最初的圆柱段没有做排气槽，插入套管的时候因为套管里的空气排不出来，会出现插不到位的情况，后来在圆柱段做了一个很小的平面排气槽，安装的时候空气能顺着槽排出来，插拔都更顺畅。这些细节在三维模型上看起来不起眼，但实际用的时候就能明显感觉到差别，做机械结构设计就是这样，很多时候不是要做多么复杂的结构，而是要把每个使用场景下的细节都考虑到，让零件在各种可能遇到的情况下都能稳定实现它的功能，不需要用户额外去做适配、修补，装上去就能用，用的时候不出问题，这就是一个合格的机械结构应该达到的标准。
