快装式GE线缆快速连接卡扣组件

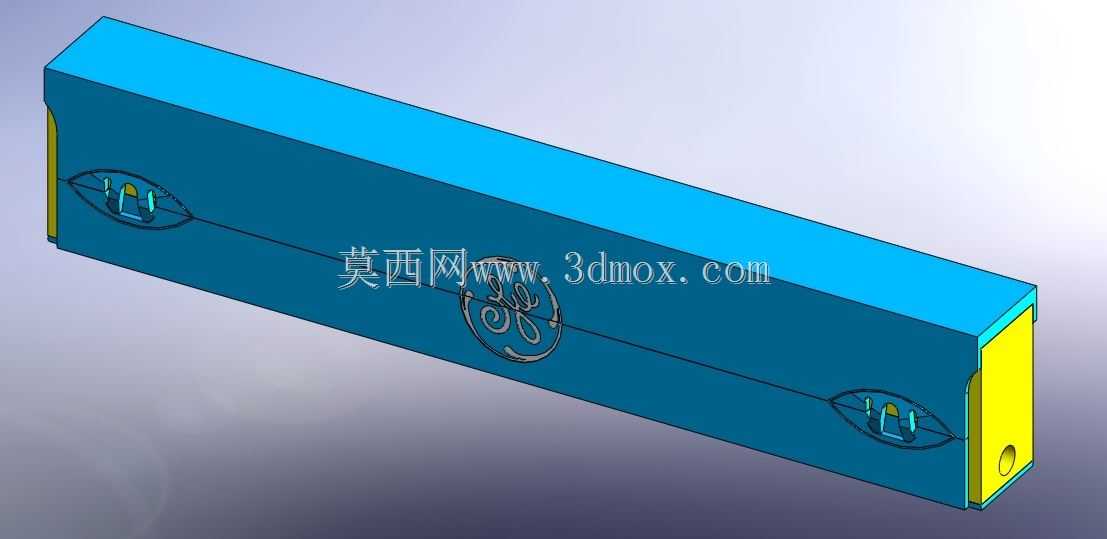

　　这套快装式GE线缆连接组件，核心解决的是通讯布线、机柜内部走线以及现场临时接线场景下，传统接头拆装繁琐、对位困难、反复插拔易松脱的实际痛点。在工程现场作业中，运维人员往往需要在狭窄的机柜走线槽内完成多组线缆的对接与拆分，常规螺纹锁紧接头需要双手操作、预留拧动空间，在高密度布线区域根本无法施展；而这套组件采用上下对合的夹爪式锁止逻辑，装配时只需将上下壳体沿导向方向扣合，壳体端部一体成型的弹性卡扣便会自动卡入对位卡槽，全程无需额外紧固件，单手即可完成锁定，拆卸时用指尖拨开两侧夹爪就能直接分离，整套动作在走线槽内仅需数秒，大幅压缩了现场布线与后期检修的作业时长。

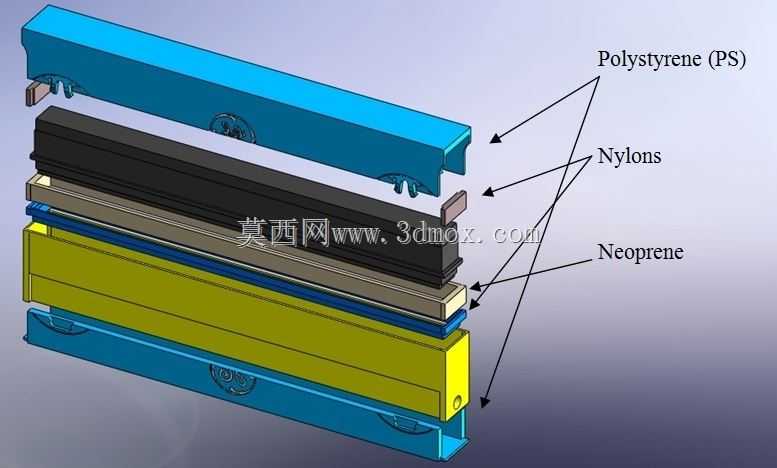

　　从分层结构来看，组件并非单一材质成型，而是根据不同部位的功能需求匹配了三种工程材料：最外层的上下护壳采用聚苯乙烯（PS）注塑成型，这种材料刚性充足、成型后尺寸稳定性好，外壳表面平整不易变形，能够为内部连接结构提供稳定的外部防护，抵御布线过程中常见的轻微磕碰与挤压；中间的夹持支撑层采用尼龙材质，尼龙本身具备优异的韧性与自润滑性，卡扣部位反复弯折插拔也不易出现脆断，同时尼龙的摩擦系数适中，扣合后卡扣与卡槽之间能够保持足够的咬合摩擦力，不会因设备运行产生的轻微振动出现意外松脱；最内侧接触线缆的密封缓冲层采用氯丁橡胶（Neoprene），这种橡胶耐老化、耐候性表现突出，压合在线缆外壁时能够产生均匀的弹性抱紧力，既可以固定线缆位置、避免线缆受拉时接头内部出现移位，又能填充壳体与线缆之间的间隙，阻挡灰尘、潮气进入连接区域，在普通室内通讯机柜、轻度潮湿的工业布线环境下都能保持稳定的防护效果。

　　设计思路上，整套组件完全围绕“免工具快装”展开：上下壳体的对接面做了通长的导向凸筋与凹槽，扣合时无需反复对位，沿凸筋滑入即可自动对齐，卡扣的解锁行程经过反复校核，既不会因行程过小导致轻微触碰就脱开，也不会因行程过大造成运维人员徒手无法拨开；壳体两端预留了标准的线缆过孔，过孔边缘做了圆角过渡，避免穿线时割伤线缆外护套，内部的容腔空间按照常规通讯线缆的接头外径预留了足够余量，兼容同规格范围内不同线径的连接需求。

　　从安装边界来看，组件整体为长条形薄型结构，厚度控制在很小的尺寸范围内，并排安装时相邻组件之间无需预留额外的操作间隙，能够紧密贴合排布在标准机柜走线架上，适配市面上主流的通讯机柜安装槽位；壳体外侧预留的定位凸点可以直接卡入走线架的预设卡位，固定后不会沿走线方向窜动。在实际应用中，这类快接组件广泛用于数据中心机柜布线、工业控制通讯线路接驳、弱电工程临时线路快速对接等场景，既能够在新装布线时提升施工效率，也能在后期线路改接、故障排查时快速断开与恢复连接，减少停机等待时间。结构建模过程中，各零件的配合公差经过合理分配：PS外壳的卡扣卡槽采用间隙配合保证扣合顺畅，尼龙夹持层的尺寸预留了微量过盈，保证装配后无松动，橡胶层的压缩量控制在弹性变形合理区间，长期使用后也不会出现永久变形导致抱紧力失效，整体结构没有复杂的异形曲面，注塑成型工艺性好，量产时模具结构简单，成型后各零件无需二次加工即可直接装配，非常适合通讯连接配件的批量生产与现场快速部署使用。
