黄铜内螺纹PT管路连接六角接头

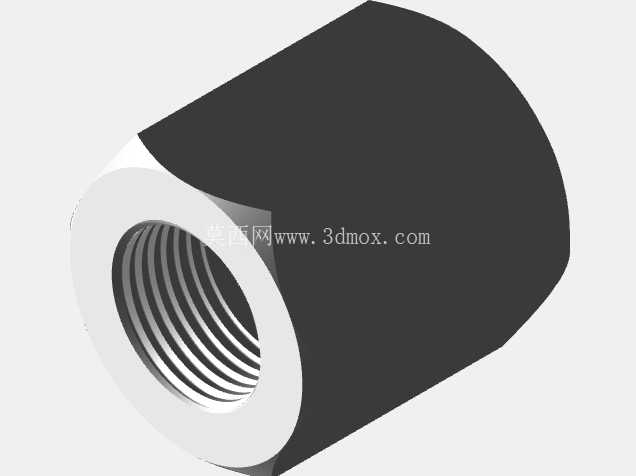

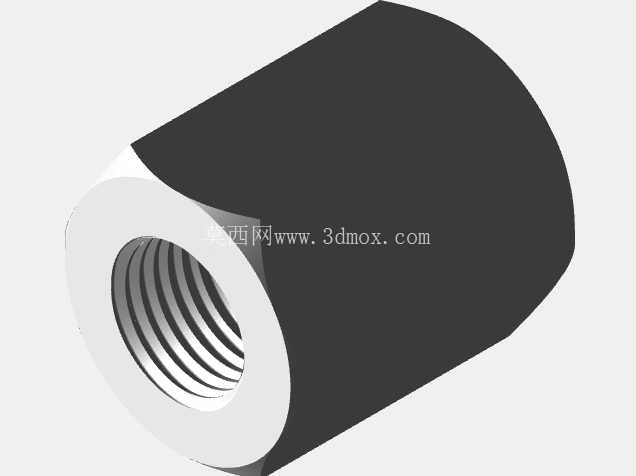

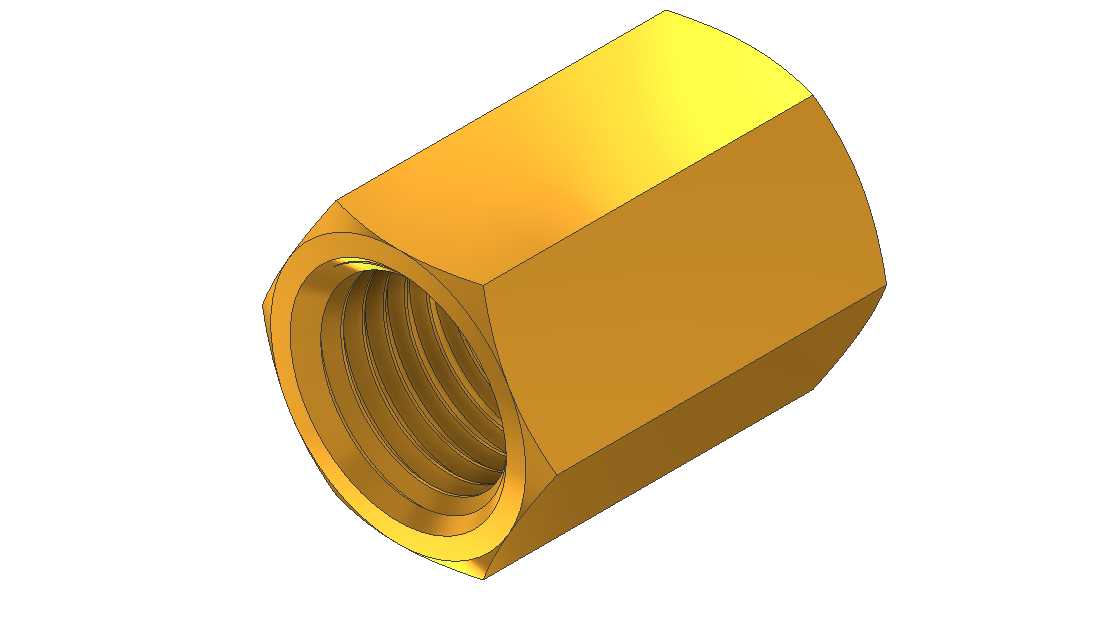

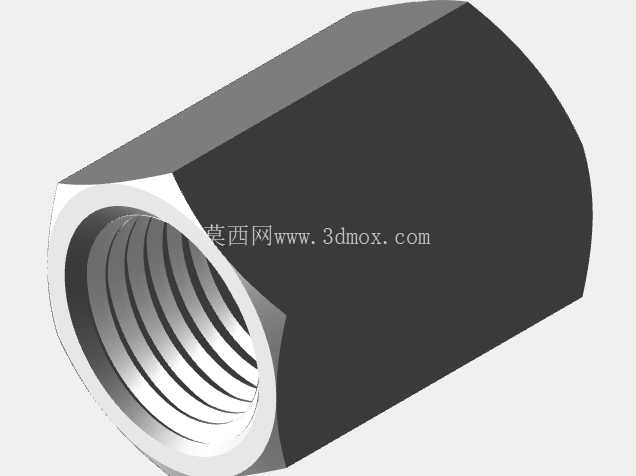

在液压、气动、给排水、低压流体输送的管路布设场景里，内螺纹直通接头是最常用的管路转接零件之一，这类零件不需要复杂的安装工装，仅靠普通扳手即可完成紧固，在设备维保、管路改造、临时管线搭建场景中应用频次极高。本次建模的黄铜内螺纹接头，采用六角外形结构设计，整体为等径或异径内螺纹直通结构，材质选用H59或H62黄铜，这类铜材具备良好的切削加工性能与抗腐蚀能力，在水、气、低压油类介质中长期使用不易出现锈蚀卡滞，后期拆卸维护时螺纹不易咬合损坏。

从实际使用场景来看，这类接头主要用于同规格或不同规格PT锥管螺纹的外螺纹部件对接，比如气动管路中电磁阀与气管接头的转接、液压站低压油路的管路对接、民用给排水系统中水管与阀门的连接、小型制冷设备的冷媒管路转接都能用到这类零件。PT锥管螺纹本身具备1:16的锥度，拧紧过程中螺纹牙型会相互挤压形成密封，多数工况下不需要额外添加密封件，仅在高压或强腐蚀介质场景下配合生料带、密封胶使用即可达到密封要求。

设计这类接头时，首先要明确不同规格对应的螺纹参数，1/4"PT螺纹每英寸19牙，基准平面内大径13.157mm，小径11.445mm；3/8"PT螺纹每英寸19牙，基准平面大径16.662mm，小径14.950mm；1/2"PT螺纹每英寸14牙，基准平面大径20.955mm，小径18.631mm。建模过程中要注意锥度的准确绘制，螺纹收尾处要做合理的退刀结构，避免实际加工时出现螺纹烂牙的问题。六角外形的对边尺寸需要符合通用扳手的使用标准，1/4"规格对边通常设为17mm，3/8"规格对边设为19mm，1/2"规格对边设为24mm，六角的厚度要保证扳手卡接时不会出现打滑，同时要控制整体长度，避免接头过长占用过多管路安装空间。

接头的内孔通径设计要匹配对应规格的管路流量要求，不能因为壁厚设计过大压缩通径，导致管路流阻升高，也不能为了追求大通径过度削减壁厚，导致接头承压能力不足。黄铜材质的接头承压范围通常在1.0-1.6MPa，完全满足低压流体输送的使用要求，建模时壁厚设置要结合承压能力计算，1/4"规格壁厚不小于2mm，3/8"规格壁厚不小于2.5mm，1/2"规格壁厚不小于3mm，保证在额定压力下不会出现开裂、滑丝问题。

安装边界方面，这类接头安装时需要预留扳手操作空间，六角周边至少要留出对应扳手厚度的转动空间，避免安装时扳手无法卡入。接头两端的螺纹拧入深度要控制在合理范围，通常拧入5-6牙即可达到密封与连接强度要求，过度拧入可能导致接头螺纹开裂，或者对接的外螺纹零件出现损伤。建模时可以在接头内部做限位台阶，避免对接零件过度拧入导致内部流道堵塞。

从建模逻辑来看，先绘制六角截面拉伸得到主体外形，再绘制两端的锥孔，之后通过螺旋扫描切除出锥管螺纹，最后对六角棱边做0.2-0.3mm的倒角处理，避免加工和安装时锐边划手，两端的孔口也要做1x45°的倒角，方便对接外螺纹零件顺利导入，保护螺纹起始牙不会在安装时被碰坏。这类零件虽然结构简单，但每一处尺寸都要结合实际安装与加工要求设定，不能只做外形示意，要保证模型导出工程图后可以直接用于生产加工，不同规格的接头可以通过参数化驱动快速生成，不需要重复建模，提升管路设计时的选型建模效率。
