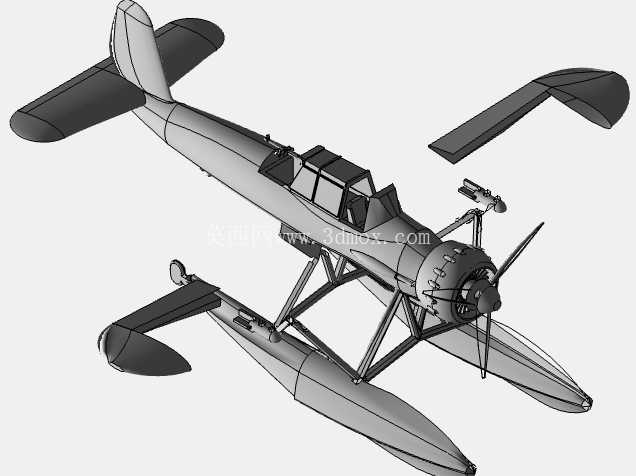

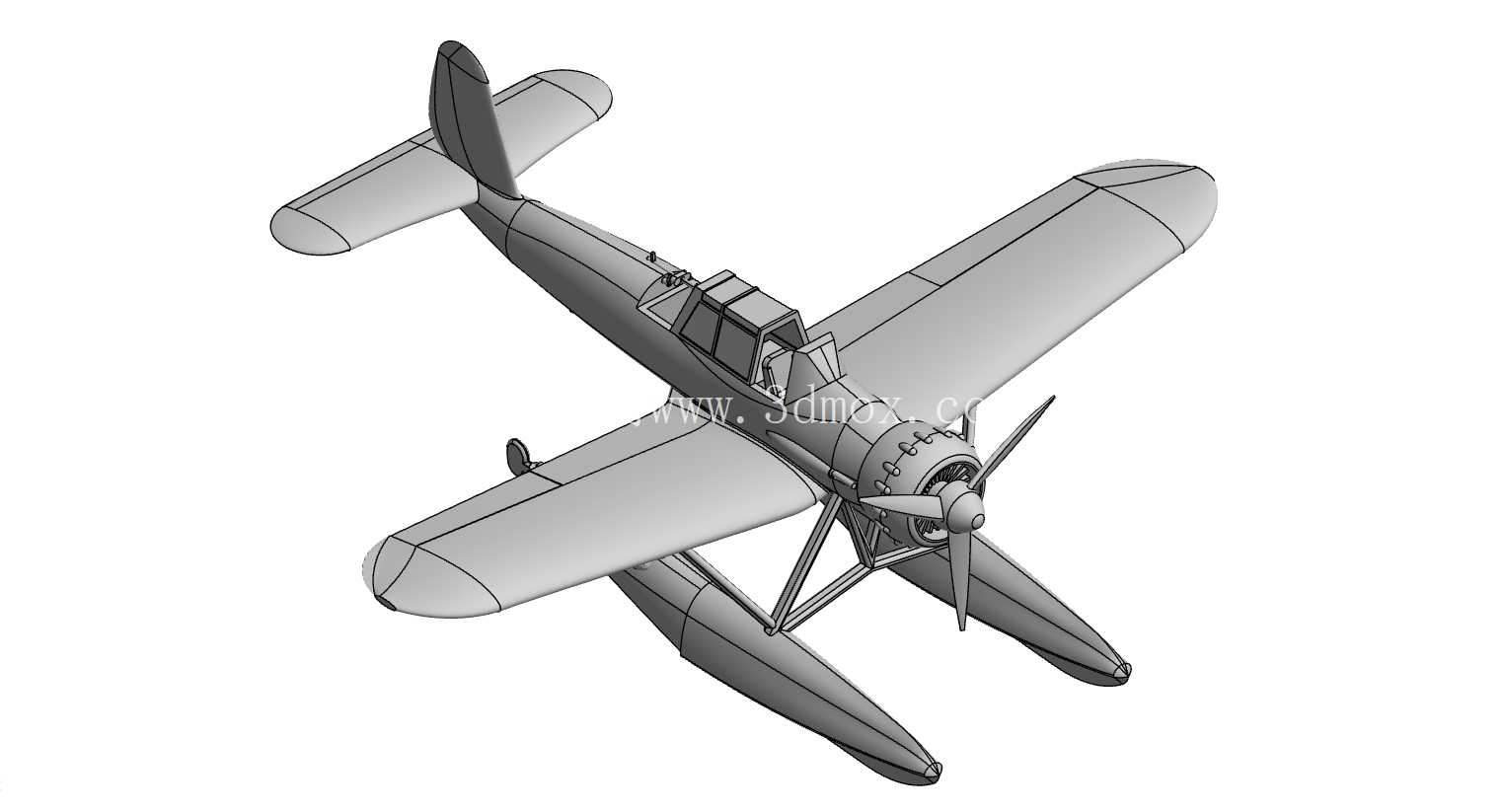

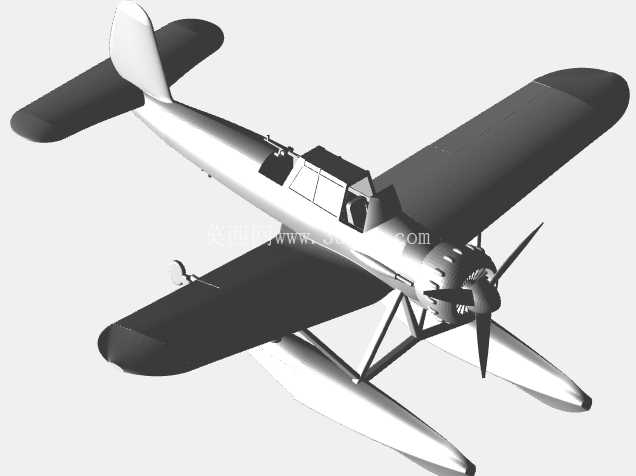

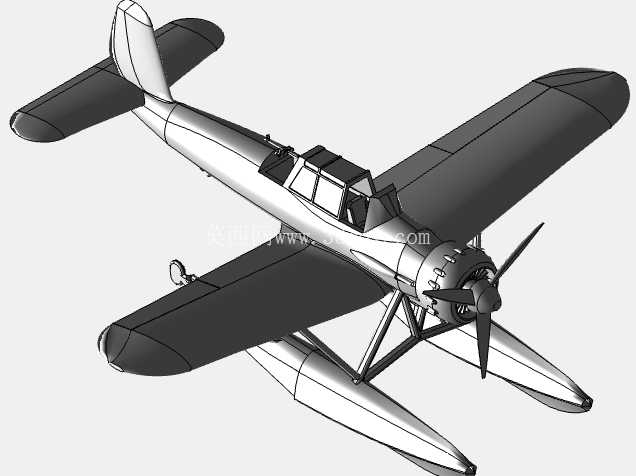

阿拉多Ar196A-3水上飞机等比例复刻模型

　　这款水上飞机的三维复刻模型，在结构还原上优先考虑了舰载适配场景的实际约束，毕竟原型机作为舰载侦察装备，需要在巡洋舰、战列舰的弹射器上完成部署，同时要适配舰上起重机的回收作业流程，所以建模时首先对浮筒与机身的连接桁架做了精准还原。两个大型主浮筒承担水面起降的浮力支撑，浮筒外形做了流线型修型，减少水面滑行时的兴波阻力，浮筒内部的隔舱结构在模型中也做了对应体现，能直观展示原型机为提升抗沉性设计的水密隔舱布局，浮筒与机身之间的斜向支撑桁架采用空间杆系结构，每一处连接节点的位置都参考实机影像校准，保证弹射起飞、水面降落时的载荷可以均匀传递到机身主承力框上，不会出现局部应力集中的问题。机身部分采用半硬壳式结构还原，前部的发动机舱预留了星形发动机的安装空间，整流罩的散热开口位置、桨毂的整流锥造型都做了细节刻画，螺旋桨采用三叶变距桨的结构形态，桨叶的翼型剖面符合低速大推力的设计需求，适配舰载机短距起飞的动力特性。座舱部分采用串列双座布局，风挡的框架结构、座舱盖的开合轨迹都在模型中有所体现，后部观察员座舱的旋转机枪座安装位做了预留，能直观展示原型机兼顾侦察与自卫火力的设计定位。

　　机翼为上单翼布局，翼型采用低速高升力翼型，机翼内部的翼梁、翼肋结构在模型中做了简化但逻辑准确的还原，机翼与机身的连接点位置经过校准，保证机翼拆装后可以适配舰上机库的存储尺寸，机翼后缘的副翼、襟翼的偏转边界做了明确标注，能直观展示不同飞行状态下的操纵面偏转范围。尾翼部分采用常规布局，垂尾、平尾的翼型与机翼做了匹配设计，方向舵、升降舵的操纵铰链位置准确，尾翼与机身尾部的连接结构做了加强设计，抵消水面降落时的冲击载荷传递。从安装边界来看，模型还原的1:100比例下，整机翼展、机身长度、浮筒间距的尺寸比例完全符合实机参数，浮筒底部到螺旋桨桨尖的高度差经过测算，能满足3D打印时的支撑添加需求，不会出现打印过程中结构悬空坍塌的问题，同时浮筒的底面做了平面基准处理，方便打印完成后的静置展示。

　　在实际应用层面，这款模型既可以作为军事题材静态展示的高精度摆件，也能为战争雷霆等军事模拟内容的载具建模提供结构参考，还能作为航空史研究的直观教具，帮助理解二战时期舰载水上飞机的结构设计逻辑——毕竟这类水上飞机不需要依赖陆地机场，随舰队部署时可以完成侦察、弹着点校准、近海搜救等多重任务，所以在结构设计上必须兼顾紧凑性、抗腐蚀性、结构强度，模型中对金属蒙皮的分块、铆钉线的布置都做了对应还原，能清晰看到实机为了适应海上高盐高湿环境做的蒙皮接缝处理，机身下部的系留挂点位置准确，对应舰上系留固定的实际需求，机翼下的武器挂架安装位也做了预留，还原原型机可挂载小型炸弹执行对海打击任务的功能拓展性。

　　建模过程中没有为了视觉效果随意修改结构比例，所有曲面的曲率都参考实机的三视图反复校准，比如机身前部的整流罩与机身中段的过渡曲面，保证气流可以顺畅流过机身，减少飞行时的压差阻力，浮筒与机身之间的支撑桁架没有做过度简化，每一根支撑杆的角度、直径都符合实机的受力逻辑，能直观展示桁架结构如何将浮筒受到的水面冲击力分散传递到机身的多个承力点，避免单次降落冲击造成局部结构损坏。尾轮的位置在浮筒后部做了准确还原，方便原型机被拖曳上岸时的移动，机身侧面的天线桅杆、张线天线的安装位置也做了细节刻画，还原原型机的远程通讯能力对应的硬件布局。
