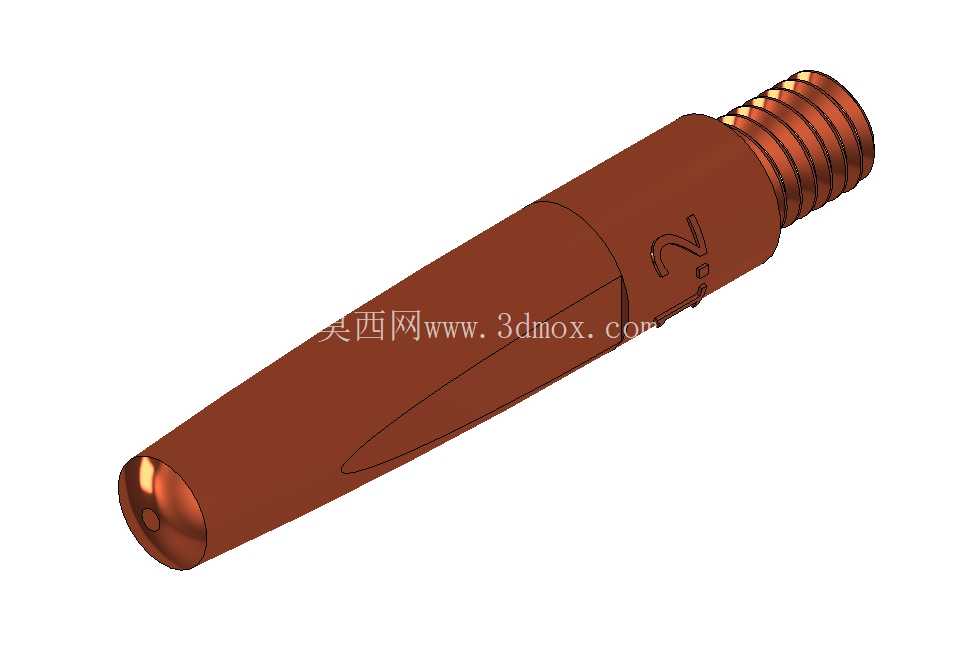

铜质M6螺纹1.2mm焊接接头结构设计

在气体保护焊、氩弧焊等常规焊接作业场景里，焊枪前端的导电连接部件直接决定了焊接过程的电流传导稳定性、焊丝送出的顺畅度，以及长时间连续作业下的部件损耗速率，这类接头作为焊枪与导电嘴之间的核心衔接零件，需要同时兼顾导电性能、安装便捷性与高温工况下的结构强度。这款铜质接头的设计首先从材质选型出发，选用紫铜作为基材，正是利用纯铜优异的导电率与导热性能，在大电流焊接作业时能够快速将导电区域产生的热量传导分散，避免局部过热导致的螺纹咬合失效、接触面氧化加速等问题，同时铜材质的塑性也能在安装拧紧时提供足够的形变余量，保证螺纹连接的紧密性，减少接触电阻带来的额外发热。

从结构尺寸来看，这款接头的端部PT螺纹适配直径1.2mm规格的焊接耗材，另一端采用标准M6外螺纹设计，能够直接匹配市面上多数常规手持焊枪的内螺纹接口，不需要额外加工转接件就能完成安装，整体外形采用锥度过渡的长杆结构，从螺纹端到耗材连接端逐步收窄，一方面是为了缩小前端作业区域的外围尺寸，在狭小空间焊接、内角焊缝焊接时，能够减少接头本体对操作视线的遮挡，同时避免接头剐蹭到焊缝周边的母材，影响焊接成型质量；另一方面锥度过渡的结构也能提升杆部的结构刚性，在频繁更换耗材、拧紧受力时不会出现杆部弯曲变形的问题，保证连接的同轴度。

设计过程中针对实际作业的痛点做了多处细节优化，接头表面做了光滑的钝化处理，减少焊接飞溅在表面的附着，日常清理时只需要简单擦拭就能去除残留的焊渣，不会因为飞溅堆积导致接头拆卸困难；杆身预留的标识区域可以清晰标注适配的耗材直径，在多台设备、不同规格焊枪混用时，作业人员能够快速识别接头适配的焊丝规格，避免错装导致的送丝卡顿、导电不良问题。螺纹部分的加工精度控制在6g公差带，既保证了安装时的旋合顺畅度，又能避免间隙过大导致的接触不良，螺纹尾部设计的退刀槽结构，能够让接头拧紧时端面完全贴合焊枪的安装基面，保证导电接触面的有效接触面积，不会因为螺纹加工的余留台阶导致接触面虚接，减少大电流作业下的打火、烧蚀问题。

从安装边界来看，这款接头的整体长度控制在常规焊枪接头的通用尺寸范围内，安装后不会超出焊枪喷嘴的安全防护区间，焊接作业时保护气能够完全覆盖焊接区域，不会因为接头过长导致保护气紊流，影响焊缝的保护效果；接头的内孔直径与1.2mm焊丝的送丝路径匹配，内孔做了抛光处理，送丝时的阻力更小，长时间送丝不会出现焊丝刮削内孔产生铜屑堵塞送丝通道的问题，能够适配连续自动化焊接工位的长时间作业需求，减少因为接头故障导致的停机维护时间。在实际焊接作业中，这类接头属于易损耗的配件，设计时在保证结构强度的前提下尽量优化了材料的利用率，锥度结构的加工工艺性更好，采用常规数控车床就能完成批量加工，不需要复杂的成型工序，能够在控制制造成本的同时，满足焊接作业对配件性能的要求。针对不同焊接电流的工况，这款接头的杆部壁厚做了针对性的加强，在200A以内的常规焊接电流下持续作业，不会因为高温导致杆部软化变形，螺纹连接的可靠性能够得到充分保障，即使在频繁更换导电嘴、反复拆装的使用场景下，螺纹的使用寿命也能满足长期使用的需求，不会出现几次拆装就滑牙的问题。
