铸钢材质PT转UNF外牙管接头结构设计

在流体输送管路的布设过程中，不同标准螺纹的转接需求一直是管路装配环节的常见痛点，尤其是涉及气动、液压、低压流体输送的场景里，英制PT锥管螺纹与美制UNF细牙螺纹的对接需求十分普遍，这类双外牙转接接头就是为解决该类跨标准螺纹连接问题而设计的。从实际应用场景来看，这类接头常出现在小型液压动力单元的油路外接端口、气动控制回路的支路转接、工业润滑系统的管路分支、制冷设备的冷媒管路连接等位置，适配的介质包括液压油、压缩空气、低压水、润滑脂、非强腐蚀性冷媒等，工作压力区间通常覆盖0到16MPa的常规中低压管路工况，铸钢材质的基体经过表面防锈处理后，也能适应多数工业车间的常规温湿度环境，不会轻易出现锈蚀卡滞的问题。

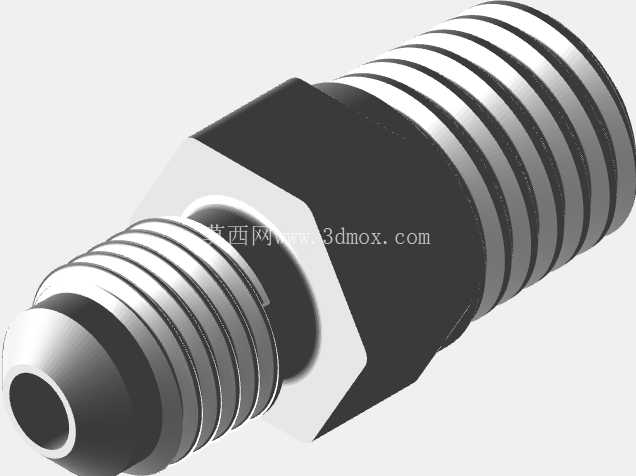

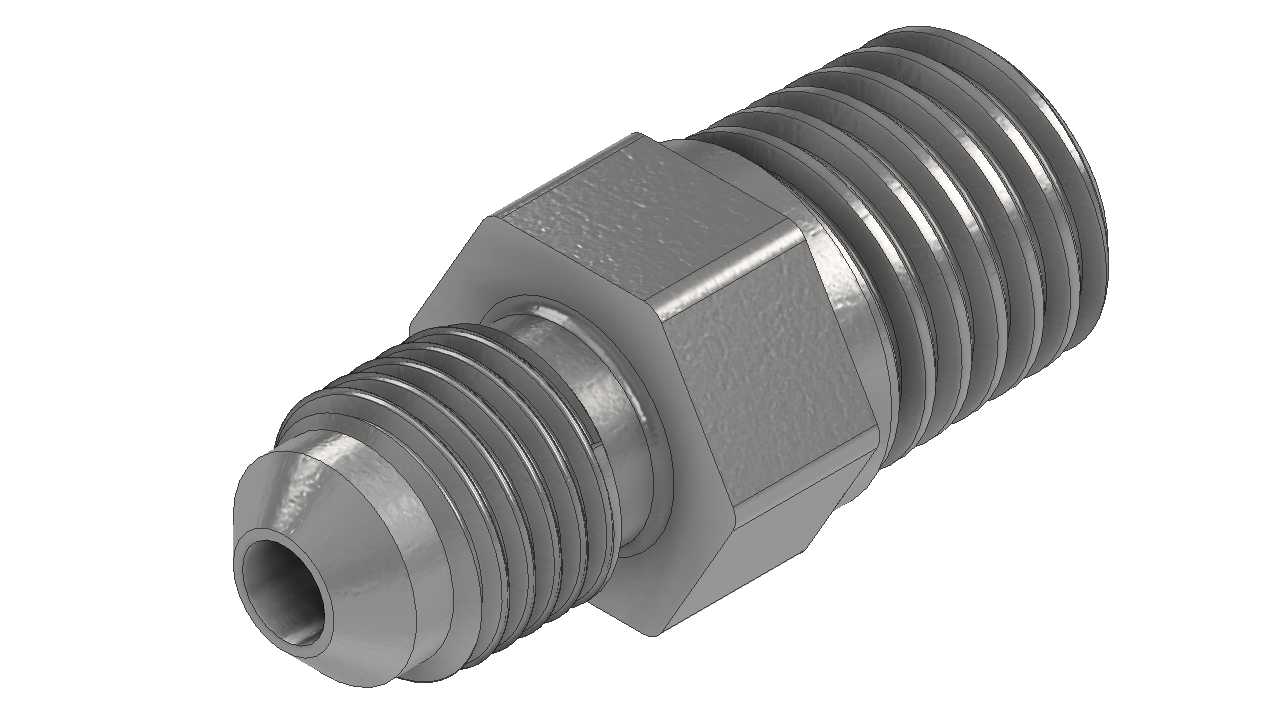

从结构设计逻辑来看，接头采用对称外牙布局，中间设置六角拧动台，这个六角结构的对边尺寸是按照常规扳手操作空间预留的，既不会因为对边尺寸过小导致拧动时扳手打滑崩边，也不会因为尺寸过大挤占周边管路的安装空间，六角台的两个端面都做了轻微的倒角处理，避免装配时锐角划伤密封件或者操作人员的手部。两端的螺纹段长度经过实际装配验证，PT锥螺纹段的有效啮合长度能够保证拧入对应内螺纹端口后，锥面挤压形成足够的密封比压，不需要额外缠绕过多生料带或者涂抹密封胶就能实现可靠密封，减少了现场装配的操作步骤；另一端的UNF外牙段适配TH外牙连接标准，螺纹收尾处设计有退刀槽结构，避免螺纹加工末端出现乱牙、飞边的问题，同时也能保证对接的内螺纹件可以完全拧到位，不会因为螺纹根部的余高导致装配间隙。

接头的内部流道采用等通径设计，没有突兀的变径台阶，流体经过时不会产生明显的节流效应，压损控制在极低的水平，不会因为接头的存在影响整个管路的流量输送效率。流道的入口端做了圆弧过渡处理，避免高速流体长期冲刷直角边产生气蚀，延长接头的实际使用寿命。外形尺寸方面，接头整体轴向长度控制在紧凑范围内，安装时不需要预留过长的轴向操作空间，在管路排布密集的阀岛、集成阀块周边也能顺利安装，不会和相邻的接头、阀件产生空间干涉。两端螺纹的同轴度公差控制在0.05mm以内，装配后不会出现管路别劲的问题，避免长期受力不均导致的螺纹疲劳开裂、密封失效等故障。

从建模细节来看，螺纹的牙型角、螺距、锥度都严格对应相关标准的参数要求，六角台的棱角处做了微小的圆角处理，还原实际机加工零件的工艺特征，不会出现锐利的直角结构，表面的纹理也对应铸钢件经过机加工后的质感，螺纹段的表面粗糙度按照密封螺纹的要求设置，和实际加工后的零件表面状态一致。这类接头在选型时需要注意两端螺纹的对应规格，确认对接端口的螺纹标准，避免出现螺纹不匹配导致的装配失败，同时铸钢材质的接头不适合在强腐蚀介质环境下使用，如果是化工类腐蚀介质管路，需要更换对应耐腐蚀材质的同结构接头。在实际管路装配时，拧动六角台的扭矩需要控制在合理范围，避免过大的扭矩导致螺纹滑牙或者接头本体产生裂纹，尤其是锥螺纹端，过度拧入可能会导致对接的内螺纹端口被撑裂，造成不必要的零件损坏。
