1-1/4英寸内螺纹铸铁管端密封堵盖

　　在民用给排水、工业流体输送、压缩空气管路、低压液压回路的施工与运维场景里，管路末端的封堵是非常高频的需求，很多临时预留的管路接口、检修段的终端开口、设备调试阶段的暂封管口，都需要可靠的封堵件来避免介质泄漏、外界杂质进入管路内部造成污染或者阀件卡涩，这款1-1/4英寸内螺纹管端盖接头就是针对这类场景设计的封堵元件。从实际使用的工况来看，这类内螺纹堵盖不需要额外搭配对丝接头，直接可以拧在对应规格的外螺纹管端上，相比外螺纹堵头，它不需要在封堵端额外预留内螺纹接口，对于现场已经布设完成的外螺纹终端管路适配性更好，尤其是在旧管路改造、临时管线搭建的场景里，能减少接头转接的数量，降低泄漏点出现的概率。

　　材质选用铸铁，是综合考虑了成本、刚性与密封适配性的结果，铸铁的形变率低，螺纹加工后的精度保持性好，在常温常压的水、压缩空气、非腐蚀性油品介质环境下，使用寿命足够长，而且铸铁表面的粗糙质地在缠绕生料带或者配合密封胶使用时，密封填充物的附着效果比光滑的不锈钢或者铜质表面更好，不容易在拧紧过程中被挤离螺纹啮合面，能有效提升密封可靠性。从结构设计的角度看，整个堵盖采用阶梯式外轮廓，靠近开口端的外圆直径更大，并且做了对称的扁位结构，这个结构是专门为管钳安装预留的夹持位，现场安装时不需要定制专用工装，用普通的活动扳手或者管钳就可以夹持施力，不会因为外圆是整圆而出现打滑的问题，能保证足够的拧紧力矩，让螺纹副充分啮合。

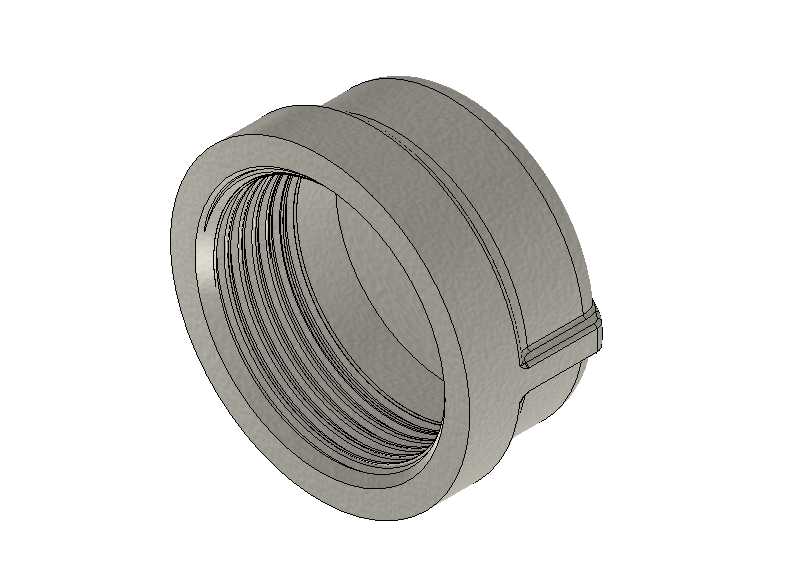

　　内部的螺纹采用PT管螺纹标准，也就是55度密封圆锥管螺纹，这种螺纹本身在拧紧过程中会依靠牙型的过盈变形实现密封，不需要额外的密封件也能承受一定的管路压力，螺纹段的深度经过匹配设计，既保证和标准外螺纹管件啮合时能拧入足够的牙数，避免螺纹啮合不足导致的脱开或者泄漏，又不会因为深度过深造成加工浪费，同时堵盖内部的底端预留了足够的容隙，不会因为管端外螺纹的加工长度公差导致螺纹顶死，造成安装不到位的问题。安装边界方面，这款堵盖的最大外圆尺寸适配1-1/4英寸PT螺纹对应的标准管件安装空间，拧紧后突出管端的长度经过优化，不会在狭窄的管路排布空间里和相邻的管路、支架产生干涉，外表面没有尖锐的棱角，安装和后续检修拆卸时不容易划伤操作人员。

　　在实际选型时需要注意，这类铸铁堵盖适合的介质温度范围在常规的-10℃到120℃之间，不适合强腐蚀、高温高压的蒸汽管路或者化工介质管路，在普通的建筑给排水、车间压缩空气支管路、小型液压站的回油端封堵场景下，它的可靠性和成本优势非常明显。建模过程中，螺纹部分的建模严格遵循PT螺纹的牙型参数，保证和标准外螺纹件的虚拟装配干涉检查结果准确，外轮廓的扁位尺寸、各段阶梯的直径公差都按照通用五金件的行业标准设定，方便设计人员在做管路排布三维设计时直接调用，不需要二次调整尺寸就能完成装配，能有效提升管路系统三维设计的效率，避免因为封堵件尺寸建模错误导致现场安装时出现空间干涉的问题。
