管道系统用标准四通交叉接头结构

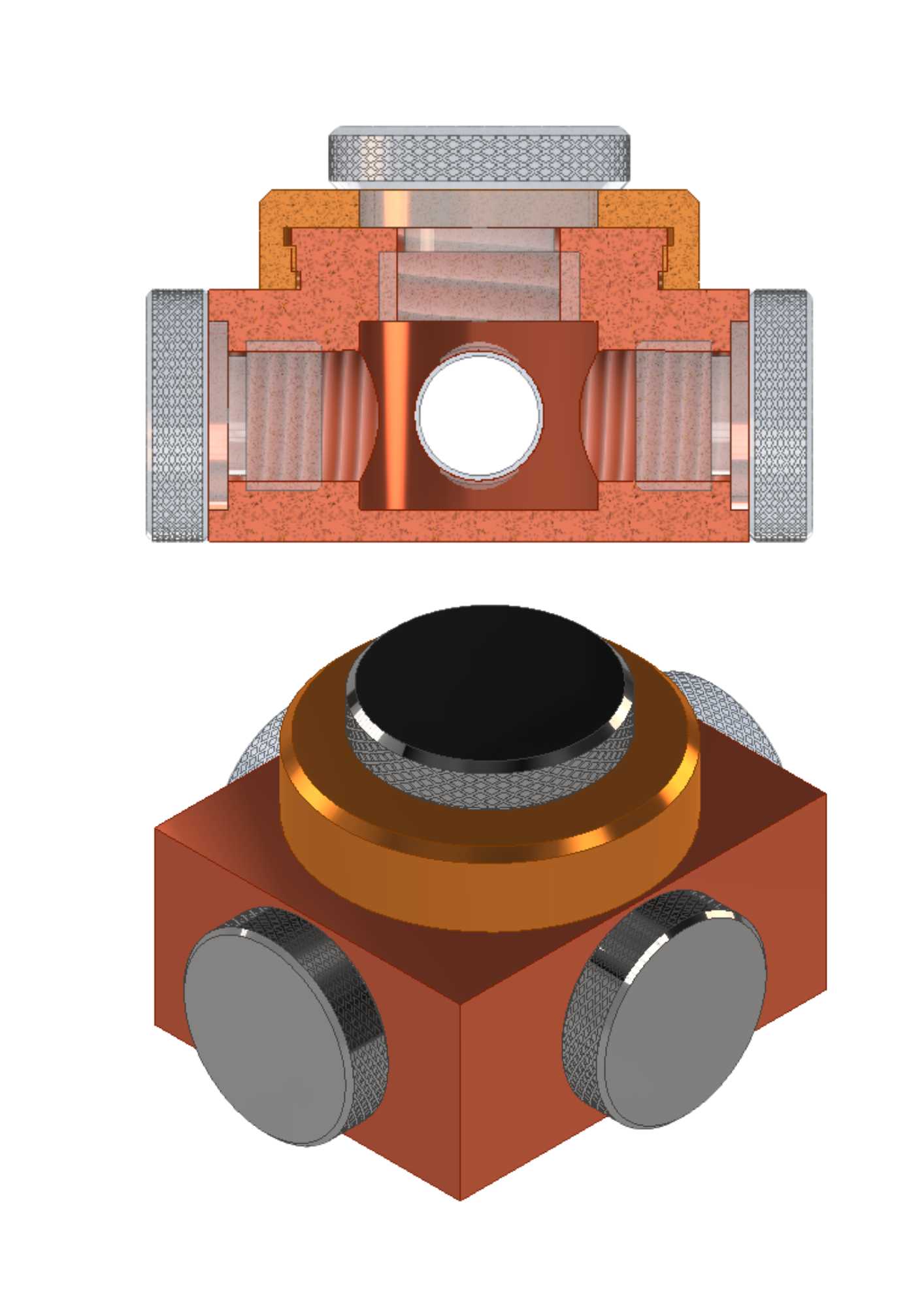

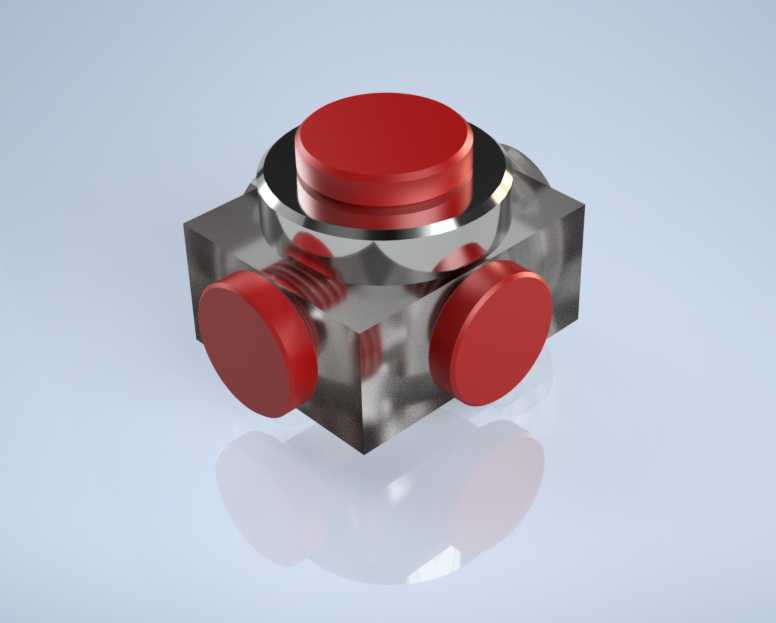

　　在民用给排水、工业液压传动、气动控制、工艺流体输送等多类管路系统场景中，四通接头是实现单路流体向三个垂直方向分流、或是多向流体汇流的核心连接件，这款十字交叉结构的四通接头，正是针对常规正交管路布局需求开发的标准适配部件。不同于市面上常见的铸造一体成型四通，这款接头采用了分体组合式的结构设计思路，主体基座为方正的十字通腔结构，四个方向的接口端均设置了外螺纹连接段，且每个接口都搭配了滚花防滑的锁紧压帽，既可以通过外螺纹直接与带内螺纹的管路端接，也可以通过压帽锁紧插入式的硬管、软管，适配不同的管路连接工艺需求。

　　从内部流道设计来看，这款接头的十字交汇腔做了圆弧过渡处理，没有直角突变的流道死角，能够大幅降低流体在交汇位置的紊流、压损问题，不管是输送液态水、液压油，还是压缩空气等气态介质，都能保持稳定的通流效率，减少介质在接头内部的沉积残留，尤其适合对流体洁净度有一定要求的液压系统、洁净给排水管路场景。在安装边界层面，这款接头的主体基座采用方形轮廓设计，相比传统圆柱形外廓的四通接头，方形结构在安装时可以借助相邻的两个平面快速定位找正，不需要额外加工定位面，在狭小的管路排布空间里，能够紧贴安装基板或是相邻管路部件布置，有效节省安装空间；四个接口的同轴度在建模阶段就做了严格的公差约束，两两相对的接口轴线完全共线，相邻接口轴线保持90度正交，安装后不会出现管路别劲、密封面错位的问题，能够有效降低接头位置的泄漏风险。

　　接头顶部设置了一个带密封端盖的检修口，日常使用时端盖通过螺纹压紧密封垫实现密封，当管路出现堵塞需要清理、或是需要在交汇位置加装传感器、测温测压元件时，不需要拆解整个接头的管路连接，只需要拆开顶部端盖就可以进行操作，大幅降低了后期管路维护的工作量。从结构强度设计角度，接头的主体壁厚按照公称压力1.6MPa的常规管路工况做了等强度优化，在流道交汇的应力集中位置做了局部加厚处理，配合铜质主体的材质特性，能够承受常规管路系统的水锤冲击、压力波动，不会出现开裂变形问题；接口位置的滚花压帽采用了网纹滚花设计，即使是手上沾有油污、水迹的安装场景，也可以徒手完成初步拧紧，不需要额外借助扳手就可以实现低压工况下的密封，高压工况下再用工具做最终锁紧即可，兼顾了安装便捷性和连接可靠性。

　　在实际项目应用中，这类四通接头既可以用在小型液压设备的阀组外接管路中，实现压力油的多向分配，也可以用在自动化生产线的气动回路里，为多个气动执行元件同步供气，还可以用在民用建筑的冷热水管路分流、小型灌溉系统的水路分支场景，适配性非常广泛。建模过程中对所有配合面都做了清晰的几何约束，密封槽的尺寸、螺纹的规格、压帽的配合间隙都按照通用五金配件的行业标准设定，不管是直接用于3D打印制作样件验证安装尺寸，还是导入CAM软件做机加工编程生产成品，或是用于管路系统的三维装配仿真、干涉检查，都可以直接调用，不需要再做额外的结构修正；模型的所有特征都保留了可编辑的参数，后续如果需要调整接口尺寸、公称通径、主体壁厚，只需要修改对应参数就可以快速衍生出不同规格的同系列接头模型，能够大幅提升同类型管路配件的设计效率。
