轴承支撑式皮带轮传动组件结构设计

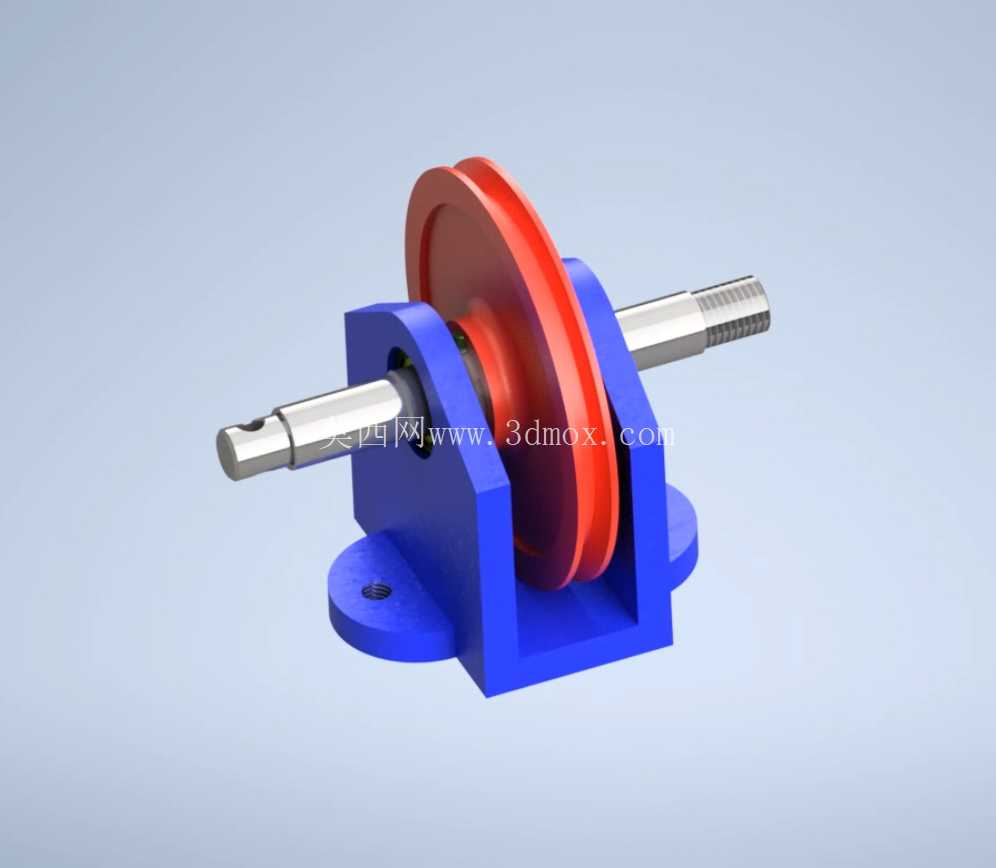

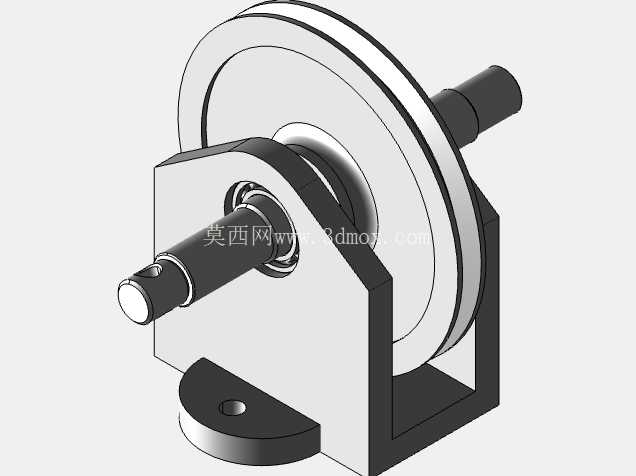

　　这套带刚性支座的皮带轮组件，核心是解决小功率传动场景下的轮系支撑稳定性问题，日常在小型输送线的从动端、桌面级加工设备的主轴传动侧、包装机械的薄膜牵引工位都能见到同结构的应用，相比悬臂式皮带轮安装结构，双侧轴承支撑的设计能大幅降低轴端挠度，避免皮带运行中出现跳齿、偏磨的问题。从结构设计逻辑来看，整个组件以一体式铸造支座作为承载基础，支座底部预留两个沉头安装孔，安装时可直接通过螺栓固定在设备的安装基板上，安装孔的中心距按照常规小功率传动的安装边界设计，适配多数轻型设备的安装面预留尺寸，支座的两个立板上同轴加工轴承安装位，过盈装配的轴承内圈穿装整根贯通钢轴，钢轴一端加工扁位与开口销孔，用来安装主动或从动的传动连接件，另一端的外螺纹段可配套锁紧螺母，实现轴系的轴向定位，避免运转过程中出现轴窜动。

　　中间的皮带轮采用单槽V型轮槽设计，轮缘做了圆角过渡，减少皮带弯折应力，轮体与轴之间通过键连接传递扭矩，轮槽的宽度适配常规的O型、Z型轻型三角带，也可配套圆带使用，覆盖0.1-0.5kW功率区间的动力传输需求。设计过程中特意将轴承座与安装支座做成一体式结构，省去了分体式轴承座的安装校准步骤，现场装配时不需要反复调整两个轴承的同轴度，支座的立板厚度经过受力校核，在额定负载下不会出现立板外张变形的情况，皮带轮的两侧预留了足够的轴向间隙，避免轮体运转时与支座立板发生摩擦，同时间隙量控制在合理范围，不会因为间隙过大导致皮带跑偏。

　　实际应用中，这套组件既可以作为动力输入的主动轮组，也可以作为皮带张紧的惰轮组使用，当作为张紧轮使用时，可在支座底部增加腰型孔调节结构，通过调整支座位置实现皮带张紧度的调节，不需要额外设计张紧轮支架。从安装边界来看，组件整体的轴向总长度控制在适配小型设备安装空间的范围，支座的高度设计保证皮带轮最低点与安装面之间留有足够的间隙，避免皮带运转时与安装基板发生剐蹭，钢轴的伸出长度可根据实际连接的部件需求做调整，当前模型的轴伸长度适配常规的联轴器、同步带轮连接尺寸，不需要额外做轴的二次加工。结构细节上，钢轴的表面做了粗糙度控制，轴承配合面的粗糙度满足轴承安装的精度要求，皮带轮的轮槽做了表面硬化处理，减少长期运转带来的槽面磨损，支座的铸造圆角做了统一规范，避免应力集中导致的支座开裂，整个组件的装配顺序遵循从内到外的原则，先将轴承压入支座立板，再穿装钢轴，随后装入键与皮带轮，最后在轴端安装挡圈或者锁紧螺母完成装配，拆装维护时只需要拆下轴端的锁紧件即可更换皮带或者轴承，维护难度低。

　　在小型农业机械的辅助传动位、小型木工机械的进给传动端、3D打印设备的送料传动结构中，这类结构的皮带轮组件都有广泛的应用，其紧凑的结构尺寸不需要占用太大的安装空间，双侧支撑的结构相比单臂支撑的轮组运行噪音更低，运转平稳性更好，在额定转速范围内不会出现明显的振动，适合对传动平稳性有一定要求的中低速传动场景。设计时也考虑了润滑维护的需求，轴承位预留了注油通道，可定期补充润滑脂延长轴承使用寿命，整个组件的零件数量少，加工工艺性好，支座采用铸件加工即可满足精度要求，钢轴采用常规圆钢车削加工就能达到尺寸要求，皮带轮可采用铸件或者工程塑料加工，根据不同的负载需求选择对应材质即可，整体制造成本低，适合批量配套使用。
