工业双作用气缸三维结构设计方案

在自动化生产线的工件推送、夹具夹紧、工位切换环节，双作用气缸是普及率最高的气动执行元件，相比单作用弹簧复位气缸，它能在伸出、缩回两个行程都输出稳定推力，适配需要双向施力的工况，比如自动化装配线的压装工位，既需要活塞杆伸出时提供足够压合力将轴承压入轴承座，也需要缩回时带动工装快速复位，不会因为弹簧疲劳出现回程力不足、复位滞后的问题，在连续高频动作的产线上，这种双向出力的特性能大幅降低执行端的故障概率。

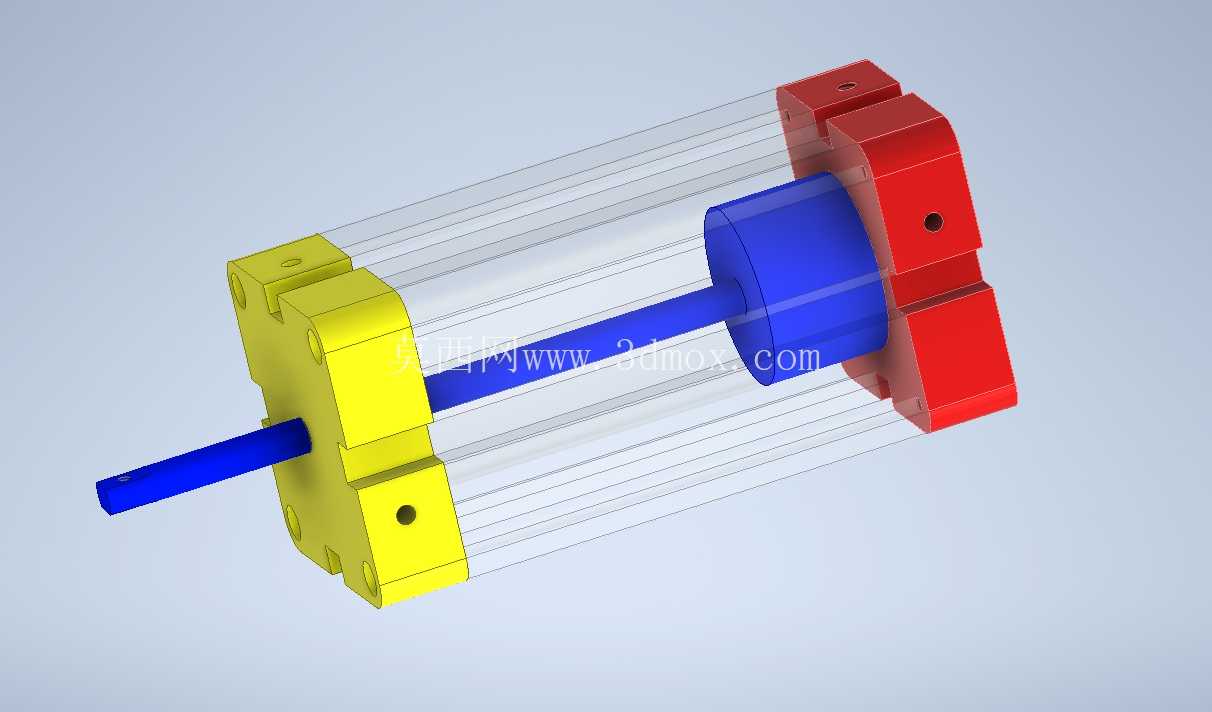

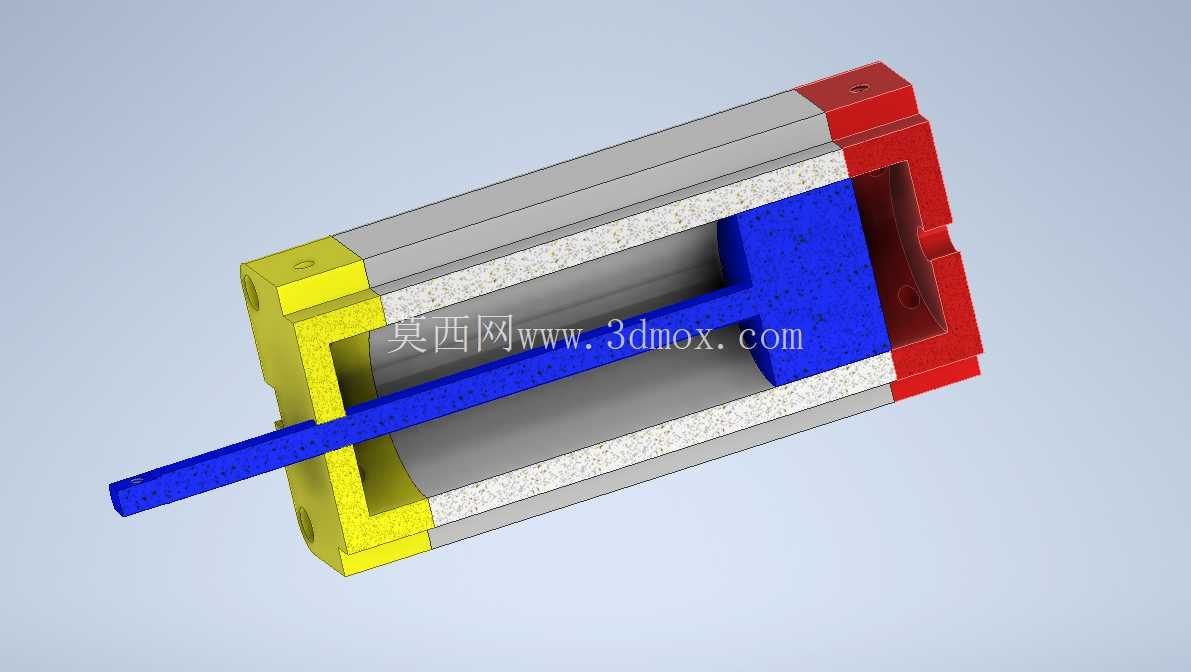

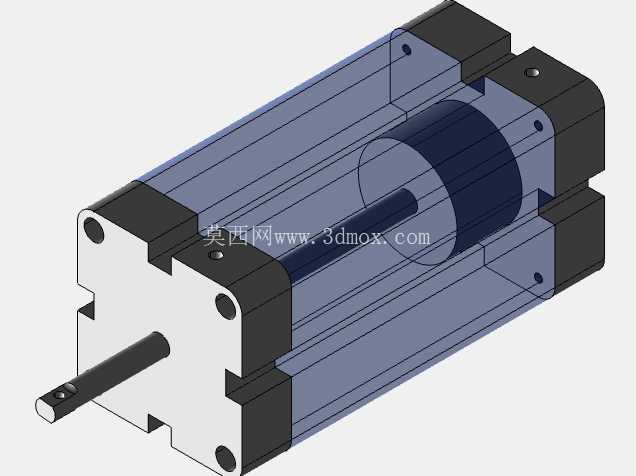

从结构设计逻辑来看，这款双作用气缸采用了端盖拉杆式的经典布局，两端的方形端盖通过四根沿缸筒周向均匀分布的拉杆锁紧，缸筒部分做了透明化示意，能直观看到内部活塞与活塞杆的装配关系——活塞将缸筒内部分隔为两个独立的密闭气腔，当压缩空气从无杆腔侧的气口输入时，气压推动活塞带动活塞杆向外伸出，有杆腔内的空气从对应气口排出；当压缩空气切换至从有杆腔侧气口输入时，气压作用在活塞的有杆侧环形面积上，带动活塞杆向内缩回，无杆腔空气同步排出，通过电磁阀的气路切换就能快速完成两个方向的动作切换，响应速度可以达到毫秒级，完全满足高速自动化设备的节拍要求。

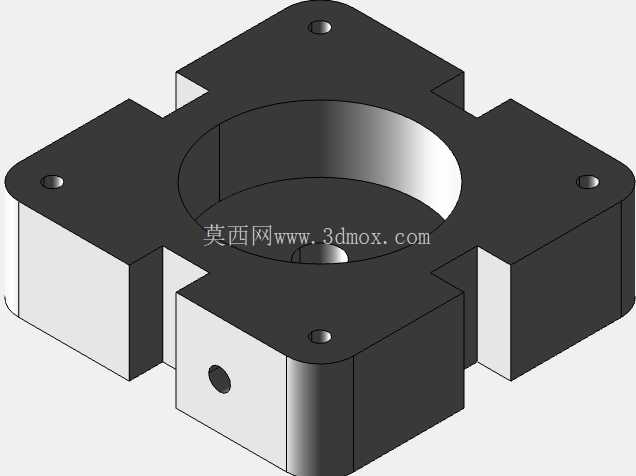

设计过程中首先要明确安装边界，两端方形端盖上预留了标准安装孔位，既可以通过端盖孔做轴向法兰式安装，也能搭配附件做脚架式、耳轴式安装，适配不同设备的安装空间；活塞杆采用贯穿式双出轴设计，两端都可以连接负载，能同时驱动两个对称布置的执行机构，比如对称夹紧的气动夹具，不需要额外加装传动附件就能实现同步动作，大幅简化夹具的结构设计。尺寸设计上，缸筒内径直接决定气缸的理论输出力，建模时按照常用的气动压力0.5MPa做受力校核，活塞的密封槽尺寸严格匹配通用O型圈与耐磨环的规格，保证密封可靠性的同时降低活塞与缸筒内壁的摩擦阻力，避免动作过程中出现爬行现象；活塞杆的直径按照长径比要求做了刚度校核，避免满行程伸出时活塞杆出现挠曲变形，导致密封件偏磨、漏气。端盖与缸筒的接触面设计了密封槽，装配时嵌入密封圈保证气腔的密闭性，端盖上的气口采用标准内螺纹接口，能直接匹配市面通用的气动快插接头，不需要额外做转接设计，降低现场安装的配件成本。

实际应用场景中，这类气缸广泛覆盖3C电子装配、汽车零部件加工、包装机械、物流分拣等多个领域：在3C电子的螺丝锁付工位，气缸带动电批完成下压进给动作，双出力的特性能保证下压和抬升的速度一致，匹配高速锁付的节拍；在包装机械的封切工位，气缸带动切刀完成下压裁切和抬升复位，双向稳定的出力能保证切口平整，不会出现抬升卡顿导致的包装膜拖带问题；在物流分拣线的摆轮分拣机构上，气缸带动摆轮架完成角度切换，快速响应的特性能匹配高速流转的包裹分拣需求。建模过程中对所有配合面都做了公差匹配设计，比如活塞与缸筒的间隙控制在密封件允许的合理范围内，活塞杆与端盖导向套的配合采用间隙配合，既保证活塞杆运动顺畅，又能避免导向处漏气；端盖的拉杆孔位置度做了严格约束，保证装配时四根拉杆受力均匀，不会出现端盖偏斜导致的缸筒密封失效问题。另外，模型中对气缸的行程做了明确的结构限位，活塞运动到两端极限位置时会与端盖内侧的缓冲垫接触，避免硬碰撞产生的噪音和零件损伤，这也是实际工业应用中气缸必备的结构细节，很多入门建模者容易忽略缓冲结构的设计，导致模型与实际产品的结构存在偏差，无法直接用于选型参考或者工装设计的装配校核。对于设备选型的工程师来说，这个三维模型能直接导入装配体中做干涉检查，提前确认气缸安装后与周围工装、工件的空间距离，避免现场安装时出现尺寸干涉，减少设备调试的返工量；对于三维建模学习者来说，这个模型的结构逻辑清晰，能直观理解双作用气缸的工作原理和装配关系，掌握气动元件的常规设计思路。
