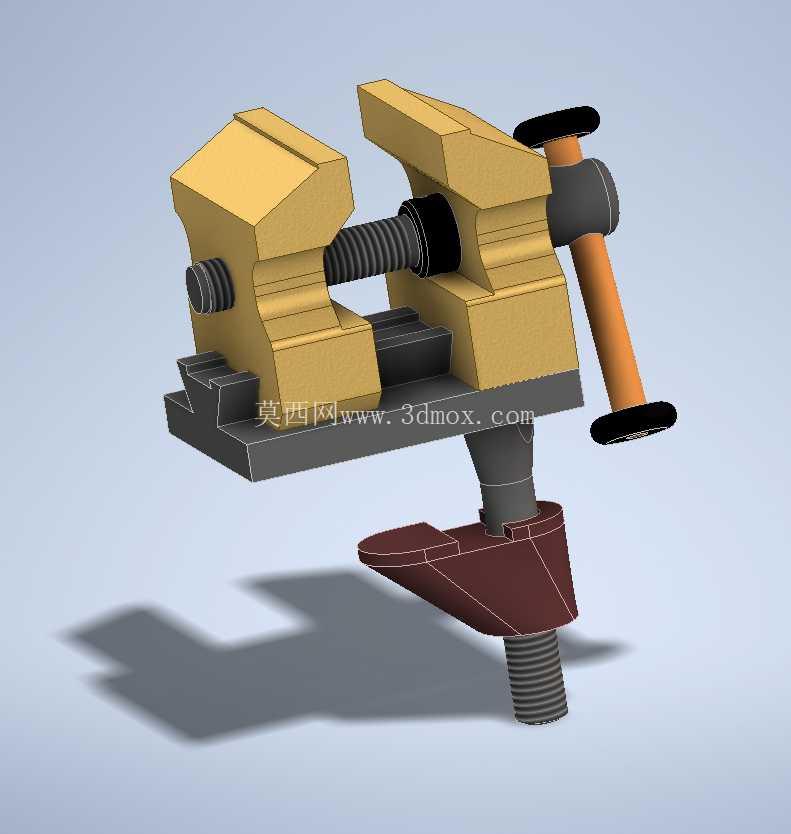

机加工车间重型夹紧台虎钳结构设计

　　在常规机械加工车间的工位布局里，台虎钳是钻床、钳工台、小型铣床工位旁不可或缺的工装辅具，这套重型夹紧台虎钳的结构设计，完全围绕车间高频重载作业的实际需求展开，没有多余的装饰性结构，每一处几何特征都服务于装夹稳定性与操作便利性。先从安装边界说起，这套台虎钳采用底部回转基座结构，基座底面预留了标准的螺栓安装孔位，可适配市面上绝大多数钳工工作台的T型槽间距，安装时不需要额外加工转接板，直接通过T型螺栓就能完成固定，基座的回转锁紧结构采用侧面偏心压块设计，松开锁紧手柄后可实现钳身360度水平回转，调整到需要的作业角度后扳下手柄即可完成锁止，锁止后钳身不会在装夹受力时出现偏转偏移，这点对于需要多角度钻孔、修锉的作业场景尤为重要，很多轻型台虎钳在重载钻削时会出现基座回转打滑的问题，这套结构通过增大压块与基座接触面的摩擦系数，配合大直径锁紧偏心轮，能提供足够的锁止摩擦力，即便是承受较大的轴向钻削力也不会移位。

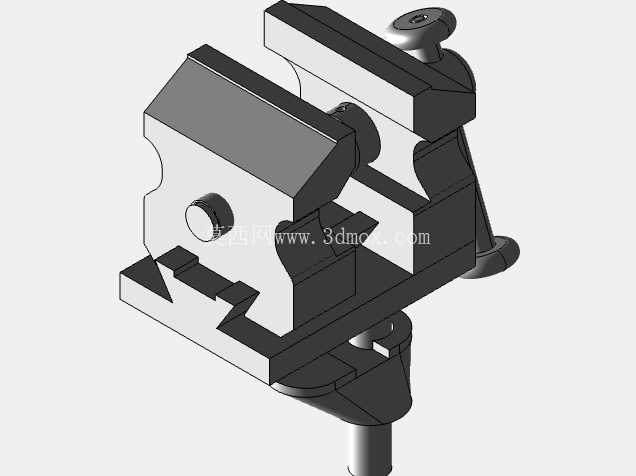

　　再看钳身的核心夹紧结构，固定钳身与活动钳身的导轨采用燕尾槽配合结构，相比平导轨结构，燕尾槽的导向精度更高，抗倾覆能力更强，活动钳身的进给采用梯形螺纹传动，梯形螺纹的牙根强度高，传动过程中间隙小，而且具备一定的自锁性能，即便夹紧工件后受到振动，钳口也不会出现松脱的情况，钳身的整体材质采用高强度铸铁一体铸造成型，经过时效处理后消除内应力，长期承受夹紧力也不会出现钳身变形，钳口部位采用可更换的 hardened 钢钳口板，钳口板表面加工有交叉网纹，能增大与工件接触面的摩擦力，装夹光滑金属工件时不会出现打滑移位，当钳口板磨损后，只需要拧下固定螺丝就能快速更换，不需要整体更换钳身，大幅降低了后期的维护成本。

　　从实际作业场景来看，这套台虎钳的钳口开度设计覆盖了车间绝大多数常规零件的装夹需求，不管是小型的轴类零件、板类毛坯，还是中等尺寸的焊接组件、机加工半成品，都能实现稳定装夹，钳身的高度设计也符合人体工程学要求，安装在标准高度的钳工台上，操作人员站着进行锉削、划线、钻孔作业时，手臂的高度处于自然舒适的区间，长时间作业也不容易产生疲劳。设计过程中特意对钳身的受力薄弱点做了加强处理，比如固定钳身与基座连接的根部位置，做了大圆角过渡的加强筋结构，避免在大夹紧力作用下出现根部断裂的情况，活动钳身与丝杠配合的螺母部位，采用了嵌入式的铜螺母结构，铜材质的耐磨性能好，长期使用磨损后可以单独更换螺母，不需要更换整个活动钳身，进一步延长了台虎钳的整体使用寿命。在外形尺寸的把控上，这套台虎钳没有做冗余的尺寸放大，整体轮廓紧凑，不会占用钳工台过多的操作空间，同时钳身的重量足够，即便是不通过螺栓完全锁死在台面上，进行轻型修锉作业时也不会轻易移位，兼顾了固定安装的稳定性和临时移位的便利性。另外，钳身的砧台部位设计在固定钳身的尾部，平面经过磨削处理，平整度高，可以用来进行小型零件的校直、轻敲击等作业，不需要额外配备小型砧铁，进一步拓展了台虎钳的使用场景，砧台的边缘做了倒角处理，避免敲击时出现应力集中导致的崩边问题。

　　丝杠的端部配备了可折叠的加力杆，当需要大夹紧力装夹重型工件时，可以展开加力杆增大力矩，轻松实现大力度夹紧，平时不用时可以将加力杆折叠收起，不会突出在钳身外部造成磕碰隐患，丝杠的表面做了防锈处理，长期在车间多油污、多切削液的环境下使用也不会轻易生锈卡滞，日常维护只需要定期在导轨和丝杠部位涂抹少量润滑脂，就能保证操作的顺畅性。从结构设计的合理性来看，这套台虎钳的所有易损件都采用了可更换的模块化设计，不管是钳口板、铜螺母还是锁紧手柄，都能单独采购更换，不需要整体报废，对于车间的工装维护来说非常友好，而且整体结构没有复杂的异形曲面，三维建模过程中特征清晰，不管是做工程图输出还是做运动仿真，都能快速完成参数调整，对于工装设计从业者来说，这套结构的设计思路也具备很高的参考价值，比如燕尾导轨的配合公差选取、梯形丝杠的参数匹配、回转基座的锁紧结构设计，都是工装夹具设计中非常典型的结构方案，可以直接借鉴应用到其他同类夹紧工装的设计中。
