管道系统用45度转向连接弯头结构

在民用给排水、工业流体输送、暖通空调、化工介质传输等诸多管路布设场景里，管线走向不可能全程保持直线排布，遇到墙体转角、设备接口错位、空间避让需求时，就需要用到转向类管路连接件，45度弯头就是这类场景里应用频次极高的构件。和90度弯头相比，45度弯头的转向弧度更平缓，流体在经过弯折处时的局部阻力系数更小，不会产生过大的压损，也能减少流体中固体杂质在弯折处的沉积概率，尤其适合输送带有少量悬浮物的流体、或是对管路压损控制要求较高的低压流体输送系统。

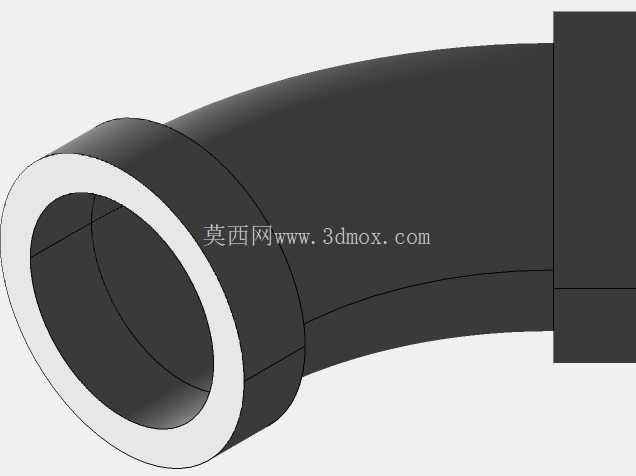

从结构设计来看，这款弯头采用两端带法兰凸缘的结构形式，法兰端面做了平整加工，安装时可以配合密封垫片，通过螺栓穿过法兰上的均布孔实现和相邻管道、设备接口的刚性连接，相比承插式、焊接式的连接方式，法兰连接的弯头拆装更便捷，后期管路维护、局部改线时不需要破坏整段管线，适配性更强。弯头的弯曲段采用等径圆弧过渡设计，整个流道的内壁保持光滑连续，没有突兀的截面变化，流体流经时不会产生明显的涡流区，能有效降低管路运行时的振动和噪音。

做三维建模时，首先要确定弯头的公称通径，这是所有尺寸设计的核心基准，弯曲半径通常取1.5倍公称通径，这个数值是工程领域长期验证下来的平衡值——如果弯曲半径过小，流体转向过于急促，压损会明显升高；如果弯曲半径过大，弯头本身的占用空间就会增加，在狭小的管线布设空间里很难布置，还会提升材料用量和制造成本。两端法兰的尺寸要匹配对应公称压力下的标准法兰参数，包括法兰外径、螺栓孔中心圆直径、螺栓孔数量与直径、法兰密封面的形式和粗糙度，这些参数都要和通用管路标准保持一致，避免出现安装时和现有管道配件不匹配的问题。建模过程中要注意弯曲段和两端直段的衔接处做圆角过渡，避免应力集中，尤其是在承受一定压力的管路系统里，应力集中点很容易在长期运行、压力波动的过程中出现开裂泄漏的问题。

实际安装时，要注意弯头的安装边界：两端法兰连接时要保证密封垫片居中放置，螺栓要按照对角顺序逐步拧紧，避免法兰面受力不均导致密封失效；管线布设时要给弯头位置预留足够的操作空间，方便后期拆装维护，不要把弯头布置在紧贴墙面、其他设备外壳的位置，否则后期拧螺栓、更换垫片时没有操作空间。如果是用在有温度变化的流体输送场景，还要考虑管路热胀冷缩带来的位移，必要时在弯头附近的管段加装固定支架或者补偿装置，避免弯头部位承受过大的轴向推力，长期受力导致法兰密封面泄漏甚至构件变形。

在不同的应用场景里，这类弯头的材质选择也有区别：普通给排水场景可以用铸铁、PVC材质，工业输水、低压蒸汽场景可以用碳钢材质，输送腐蚀性化工介质时则要选用不锈钢、衬塑材质，但不管材质如何变化，45度弯头的核心结构逻辑是一致的，都是通过平缓的圆弧流道实现管路45度转向，同时保证连接可靠性和流道通畅性。做结构选型时，不能只看公称通径匹配，还要核对公称压力等级、法兰标准是否和现有管路系统一致，否则哪怕尺寸看起来差不多，实际安装时也会出现螺栓孔对不上、密封面不匹配、承压能力不足的问题，给后期运行留下泄漏隐患。
