标准凹坑表面高尔夫球三维结构设计

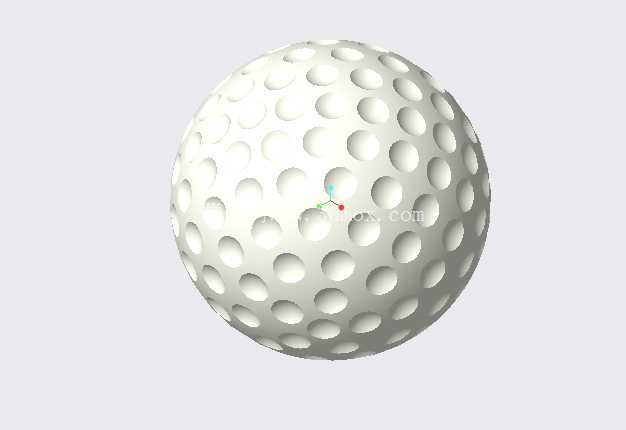

很多刚接触运动器材结构设计的工程师，容易把高尔夫球的建模当成简单的球体拉伸切除，实际在做结构还原的时候，球面凹坑的排布逻辑、深度控制、曲面连续性，每一项都直接关联后续的空气动力学仿真验证结果。这款高尔夫球的结构设计，完全遵循职业赛事用球的几何规范，整体为正球形基础结构，外表面均匀排布数百个内凹的球面凹坑，所有凹坑的曲率半径、凹陷深度、相邻凹坑的间距都经过严格的几何约束，不存在局部凹坑重叠、曲面破面或者曲率突变的问题。

从实际应用场景来看，这类标准化的高尔夫球结构，除了直接用于高尔夫运动相关的产品开发、器材生产之外，还常被用作流体力学仿真教学的标准验证模型，很多高校的机械、航空相关专业在讲解边界层分离、压差阻力相关知识点的时候，都会用带凹坑的球体和光滑球体做风洞对比实验，这时候精准的凹坑排布模型就成了仿真结果准确的基础保障。另外在文创产品开发、3D打印科普展品、运动主题的工业设计方案里，这类高精度的球面结构也经常被用作基础素材，避免设计人员从零开始做球面排布的重复工作。

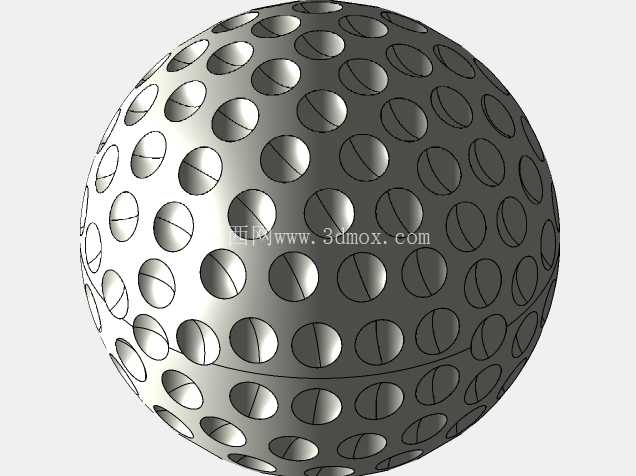

设计思路上，这款模型没有采用简单的阵列后布尔切除的粗放做法，而是先在球面上通过球面几何投影的方式确定每一个凹坑的中心点位置，确保所有凹坑在球面上的分布均匀度符合空气动力学要求，不会出现某一区域凹坑过密或者过疏的情况；之后每一个凹坑都采用与球面法向垂直的基准面来做切除特征，保证所有凹坑的凹陷方向都严格指向球心，避免出现凹坑侧壁倾斜不对称的问题；最后对所有凹坑和基础球面的相交位置做了圆角过渡处理，消除特征相交处的尖锐棱角，让整个外表面的曲面G1连续，不管是后续做渲染、3D打印还是模具开模，都不会出现曲面断层或者应力集中的问题。

从尺寸与边界约束来看，模型的整体直径符合正式比赛用球的尺寸规范，整体外轮廓的最大包络面为标准正球面，不存在局部凸起超出包络范围的问题；所有凹坑的凹陷深度控制在合理区间，既不会因为凹坑过深导致球体整体重量分布不均，也不会因为凹坑过浅失去应有的减阻效果。如果是用于模具开发的场景，这个模型的所有特征都做了参数化关联，设计人员可以根据实际的生产需求，直接调整球体直径、凹坑深度、凹坑曲率半径这些核心参数，不需要重新做排布和特征重建，能大幅缩短前期的结构设计周期。

很多人在做这类球面凹坑结构的时候，容易忽略凹坑边缘的过渡处理，直接用球面切除之后就结束建模，这样的模型导入到仿真软件里的时候，很容易因为特征交线处的曲率突变导致网格划分失败，或者在做模具分型的时候出现倒扣无法脱模的问题。这款模型在设计阶段就提前考虑了这些工程实际需求，所有凹坑的拔模角度都做了统一约束，边缘的过渡圆角也匹配常规注塑模具的加工要求，不管是做ABS材质的练习球生产，还是做聚氨酯材质的比赛球开模，都可以直接把模型导入到模具设计模块里做后续的分型、流道设计工作，不需要再做额外的几何修复。另外在做运动轨迹仿真的时候，均匀对称的凹坑结构能保证球体飞行过程中的受力均匀，不会因为结构不对称导致仿真出来的轨迹出现偏移，能给后续的器材优化、运动分析提供准确的几何基础。
