等径四通十字管道接头结构设计

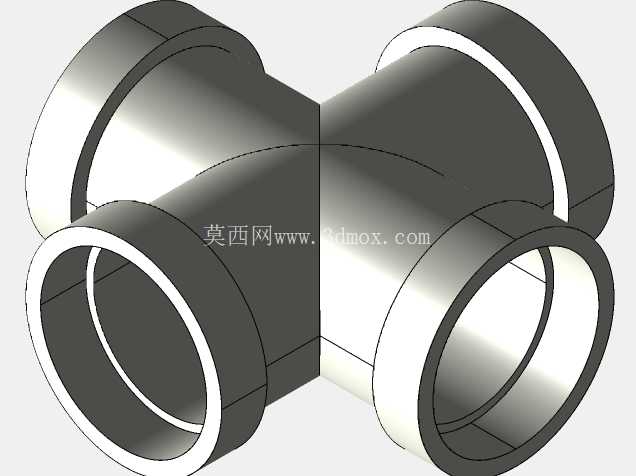

　　在民用给排水、化工流体输送、暖通空调管路布设等场景中，多管路分流汇流的节点一直是管路设计的核心环节，十字形四通接头作为典型的分流连接件，承担着单路输入、三路输出的流体分配功能，可在不额外增加管路弯头、变径件的前提下，实现四个方向管路的垂直连通，大幅减少管路节点数量，降低流体沿程阻力与泄漏风险。这款十字接头采用等径结构设计，四个连接端口的公称通径完全一致，适配同规格的管材连接，端口处设置有承插式连接结构，可适配粘接、热熔或者卡箍式连接工艺，安装时无需额外加工坡口，仅需将对应管材插入端口承口即可完成定位，配合密封材料即可达到管路承压要求。

　　从结构设计逻辑来看，这款十字接头的核心交汇区域采用了圆弧过渡的加厚处理，区别于直角交汇的简易结构，内腔的圆弧导流面可避免流体在交汇区域形成涡流，降低流体输送过程中的压力损失，同时也能减少介质中杂质在交汇死角的沉积，避免长期使用后出现管路堵塞的问题。接头的壁厚设计遵循等强度原则，端口承插位置因需要承受管材插入的挤压力、安装时的扭转力，壁厚做了局部加厚处理，而交汇核心区域则根据流体压力分布做了渐变壁厚设计，既保证整体结构强度满足管路公称压力要求，又尽可能控制整体重量，减少材料消耗。在安装边界方面，这款十字接头的四个端口轴线处于同一平面，且两两垂直相交，相邻端口的轴线夹角公差控制在±0.5°范围内，可保证连接后相邻管路的垂直度，避免安装后出现管路歪斜、应力集中的问题；接头的轴向尺寸经过优化，在保证承插深度符合管材连接标准要求的前提下，尽可能压缩整体结构长度，可适配狭小空间内的管路布设，比如家装吊顶内的给排水管路、设备内部的紧凑流体回路等场景，无需额外预留过大的安装操作空间。

　　从实际使用场景来看，这类等径十字接头可应用在建筑给排水系统中的支路分流节点，比如主水管向多个用水点同时供水的位置，也可应用在化工管路中的流体分配回路，实现单路输送介质向三个不同支路的同步输送，在暖通系统的水管路、压缩空气管路中也可使用，适配多种流体介质的输送需求。设计过程中需要重点关注交汇区域的应力分布，当管路内部存在流体压力时，十字交汇的内侧区域会出现应力集中现象，因此在建模阶段需要通过有限元分析对应力集中区域做圆角过渡优化，避免长期承压后出现结构开裂；同时端口的承插深度需要严格匹配对应管材的安装要求，承插过浅会导致连接强度不足、容易脱落泄漏，承插过深则会导致管材插入后顶到内腔导流面，造成流道截面缩小、影响流体输送效率。

　　此外，接头的外表面做了光滑过渡处理，没有明显的棱角与分型线，既可以提升安装时的操作安全性，避免划伤施工人员，也能减少外部环境对接头表面的腐蚀，提升在潮湿、腐蚀环境下的使用寿命。对于三维建模从业者而言，这类管件的建模需要重点处理好多实体融合的区域，四个方向的筒体与核心交汇球体的融合需要保证曲面连续，避免出现曲面褶皱、壁厚不均的问题，同时承插位置的止退台阶尺寸需要严格对应管材标准，保证安装时的配合公差符合使用要求。
