管道系统用90度转向连接弯头结构

在民用给排水、工业流体输送、暖通空调、化工管路布设等诸多工程场景里，管路走向不可能全程保持直线排布，遇到需要垂直转向的节点时，90度弯头就是承担管路变向衔接的核心基础管件。日常做管路布局设计时，很多新手容易忽略弯头的流阻影响，直接在贴近设备接口的位置硬接弯头，实际运行中很容易造成局部紊流，轻则提升输送泵的负载能耗，重则在输送含颗粒介质时造成弯头局部冲蚀磨损，缩短管件使用寿命，所以建模阶段就需要把弯头的安装预留空间、曲率半径对应的流阻特性考虑到位，避免后期现场安装出现干涉或者运行故障。

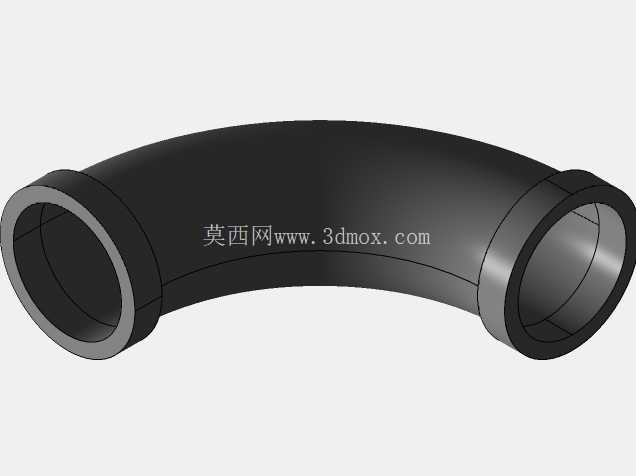

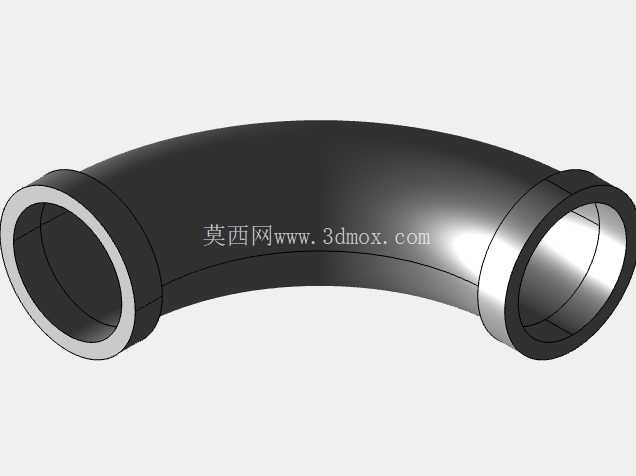

这款弯头采用等径双端承插式结构设计，两端的扩口段可以直接对接同外径的直管段，不需要额外加工焊接坡口，适配快装、粘接、热熔等多种常规连接工艺，安装时不需要复杂的工装夹具，普通施工人员经过简单培训就能完成对接作业，能有效缩短管路施工的周期。弯头的弯曲段采用大曲率圆弧过渡，没有直角转折的突兀结构，内壁做了等壁厚顺滑处理，介质流经转向位置时不会出现明显的流动死角，输送清水、低压气体、低粘度化工流体时，局部阻力系数比直角焊接弯头低30%左右，能有效降低管路系统的整体压力损失。

从建模的细节来看，这款弯头的壁厚是按照公称压力1.6MPa的常规工况设计的，两端承口的深度经过严格校核，完全插入后能保证足够的连接密封长度，不会因为管路热胀冷缩的轴向窜动出现脱漏问题。弯头两端的端面做了平行度公差约束，和直管对接时能保证端面贴合紧密，不会出现偏斜导致的密封失效。外表面没有多余的凸起结构，安装后外层做保温包裹时能紧密贴合，不会因为局部凸起造成保温层空鼓，影响冷热水管路或者低温流体管路的保温效果。

实际选型应用时，需要注意这款弯头的安装边界尺寸：弯曲段的中心回转半径是管径的1.5倍，布设管路时要在弯头的外侧预留至少半个管径的操作空间，方便后期紧固或者维护拆卸；如果是用在有振动的管路场景，比如水泵出口端、空压机管路端，需要在弯头相邻的直管段加装管卡固定，避免长期振动造成接口处松动渗漏。建模过程中特意对承口的配合公差做了参数化设置，调整管径参数时，承口的内径、深度、壁厚会跟着同步匹配，不需要重复绘制草图，能快速衍生出不同通径的同系列弯头模型，提升管路系统整体的建模效率。

很多人觉得弯头是非常简单的五金配件，不需要花太多精力做精细化建模，但实际工程里因为弯头建模尺寸不准，导致现场安装时和周边桥架、其他管线、设备外壳出现干涉的情况非常常见，尤其是在狭小的设备机房、管廊密集的布设场景里，几毫米的尺寸偏差就可能导致整段管路需要重新裁切调整，浪费大量的人工和物料。这款模型在绘制时严格遵循管件的通用尺寸规范，每个结构段的尺寸都和实际量产的五金管件保持一致，导入装配体后不需要反复调整尺寸，能直接用来做管路干涉检查、物料清单统计，给后续的施工下料提供准确的参考依据。

另外这款弯头的结构没有特殊的异形结构，采用常规的注塑或者铸造工艺就能批量生产，不需要开复杂的侧向抽芯模具，生产制造成本较低，适合在各类常规压力的管路系统里大规模应用。如果是用在有腐蚀介质的输送场景，只需要调整模型的材质参数，换成对应的PPR、不锈钢或者PVC材质，不需要修改整体结构尺寸就能适配不同的工况需求，通用性较强。
