六角法兰面自攻钻尾紧固连接件

　　这款六角法兰面自攻钻尾螺丝，在薄板金属构件、彩钢瓦屋面固定、低压电气柜装配、轻型钢结构拼接等场景中应用十分广泛，无需预先在被连接件上加工内螺纹，依靠自身钻削尾端可直接在厚度不超过2.5mm的冷轧钢板、镀锌板上完成钻孔、攻丝、锁紧的全套工序，能大幅减少现场装配的工序步骤，降低施工人员的工具携带负担，尤其适合高空作业、狭小空间内的快速装配作业，避免了传统螺栓连接需要提前划线、钻孔、攻丝、清理铁屑的繁琐流程。从结构设计来看，头部采用标准六角外形，可适配普通套筒、电动扳手等常规紧固工具，拧紧过程中受力均匀，不会出现十字槽、一字槽螺丝常见的槽口滑牙问题，能承受更大的拧紧力矩，保证连接后的预紧力符合装配要求。

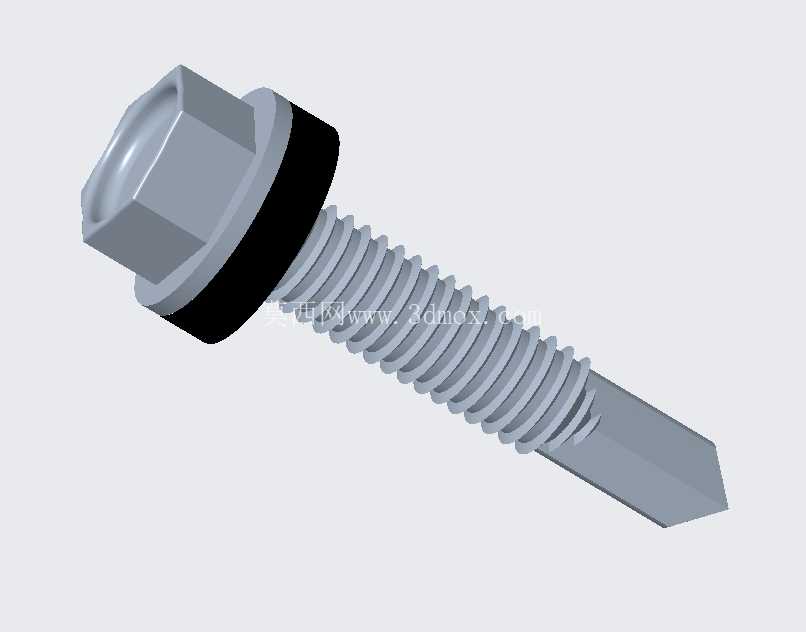

　　头部下方集成的黑色弹性密封垫圈，在拧紧后会产生均匀的压缩变形，一方面可以增大头部与被连接件表面的接触面积，降低接触面的压应力，避免较薄的金属板材被螺丝头部压溃变形；另一方面可以填充头部与板材之间的微小间隙，在户外屋面、露天设备外壳等场景下起到防水、防尘的密封作用，防止雨水顺着螺纹缝隙渗入构件内部造成锈蚀，延长整体结构的使用寿命。螺纹部分采用宽牙距的自攻专用牙型，牙峰经过硬化处理，表面硬度可达HRC45以上，在攻入金属板材时可以快速切削出匹配的内螺纹，牙底的圆弧过渡设计可以降低螺纹根部的应力集中，在承受振动载荷、交变载荷时不容易出现螺纹断裂、滑牙的问题。

　　尾端的钻削部分采用类似麻花钻的楔形切削刃设计，刃口角度经过优化，钻孔时轴向阻力小，切入速度快，不会出现打滑偏移的问题，能保证钻孔位置的精度，避免装配错位。从安装边界来看，这款螺丝的公称直径为5mm，配套的套筒规格为8mm，施工时需要保证电动扳手的扭矩控制在4-6N·m之间，扭矩过大会导致螺纹滑牙或者板材被穿透，扭矩过小则会导致预紧力不足，连接松动。被连接件的总厚度不能超过螺丝有效螺纹长度的80%，需要保证至少有3圈完整的螺纹啮合在底层板材中，才能达到足够的连接强度。

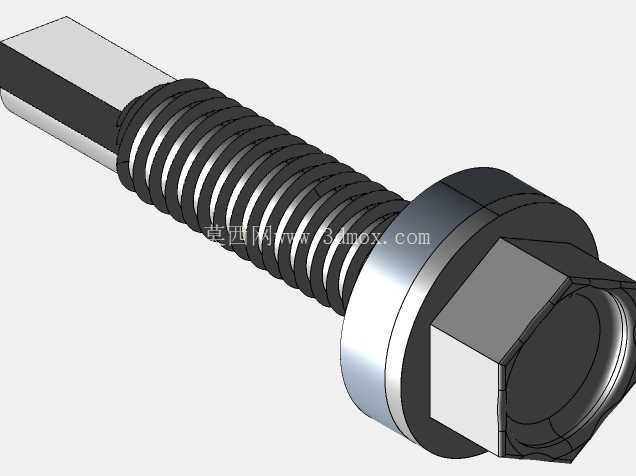

　　在进行屋面彩钢瓦固定时，螺丝的打入位置需要距离瓦楞边缘至少20mm，避免距离边缘过近导致板材开裂，同时垫圈的压缩量控制在原厚度的30%左右即可，过度压缩会导致垫圈弹性失效，失去密封作用。在电气柜装配场景中使用时，需要注意螺丝攻入深度不能超过柜体内侧的安全距离，避免螺丝尾端触碰内部的电气元件造成短路，必要时可以在螺丝尾部加装绝缘保护套。这款螺丝的三维建模过程中，重点还原了螺纹牙型的真实轮廓、钻尾切削刃的角度、法兰垫圈的压缩形态，没有采用简化的贴图示意，在进行装配仿真时可以真实模拟螺丝攻入过程中的干涉情况、拧紧后的接触面压力分布，帮助设计人员提前验证装配工艺的合理性，避免实际生产中出现螺丝长度不匹配、拧紧空间不足、密封失效等问题。
