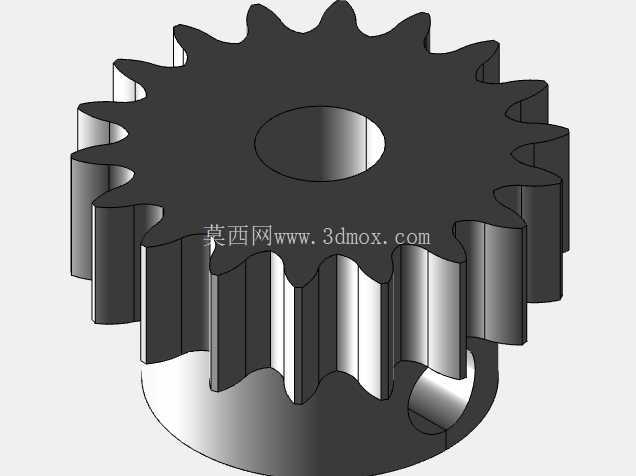

带轴向定位孔的直齿传动齿轮结构

　　这款直齿传动零件主要应用在中小功率的回转传动链路中，常见于小型自动化输送线的动力传递工位、桌面级工装夹具的驱动端、小型农机的进给传动单元，也可适配部分教学演示类传动实验台的动力传输节点。作为旋转机械里传递扭矩的核心部件，它的核心作用是在两根平行布置的转轴之间完成转速与扭矩的匹配传递，通过齿廓的啮合接触，将输入端的旋转动力稳定输出到从动端，同时可根据啮合配对齿轮的齿数比，实现固定传动比下的转速增减、扭矩放大或缩小。

　　从结构设计来看，该齿轮采用标准渐开线直齿齿形，齿向与齿轮端面保持垂直，这种齿形设计的优势在于加工工艺成熟，滚齿、插齿工序即可完成齿形加工，后期齿面修形难度低，装配时不需要额外调整轴向啮合错位量，对安装空间的轴向容错性更好，适合安装空间紧凑、轴向调整余量小的传动场景。齿轮中心设置有同轴通孔，用于穿装传动轴，孔壁预留有键槽安装位，可通过平键实现齿轮与轴的周向固定，避免传动过程中齿轮与轴发生相对转动，保证扭矩传递的可靠性；齿轮轮毂端面上设置有径向定位螺孔，可配合紧定螺钉实现齿轮在轴上的轴向位置锁定，防止设备启停、正反转切换时齿轮出现轴向窜动，保障啮合精度稳定。

　　齿顶圆与齿根圆之间的齿厚经过参数校核，在额定扭矩负载下齿根弯曲强度满足连续运转要求，齿面接触强度可适配常规脂润滑、油浴润滑工况下的长期运转，不会出现过早的齿面点蚀、齿根断裂问题。从安装边界来看，该齿轮的轴向厚度适配常规标准轴承的内圈宽度，装配时齿轮端面与轴承内圈端面之间可预留0.1-0.2mm的间隙，避免运转过程中出现端面摩擦；齿轮的齿顶圆直径经过核算，啮合配对时齿顶与配对齿轮的齿根之间保留有标准顶隙，可容纳润滑脂、容纳啮合过程中产生的微小磨粒，避免出现齿顶卡滞、磨粒磨损加剧的问题。

　　在实际选型应用中，这类齿轮适合传动转速不超过1500rpm、传递扭矩在中小区间的开式或半开式传动场景，安装时需要保证两轴的平行度公差控制在标准范围内，避免出现偏载导致的局部齿面过度磨损；齿轮的中心孔公差可根据配合需求选择间隙配合或过渡配合，若用于频繁正反转的传动场景，建议选择过渡配合并增加轴向挡圈辅助固定，进一步提升连接可靠性。不同于斜齿齿轮，直齿结构在运转时不会产生额外的轴向力，对支撑轴承的轴向承载能力要求更低，可选用结构更简单、成本更低的深沟球轴承作为支撑，能有效降低整套传动机构的物料成本与装配复杂度，适合批量应用在对成本控制较严格的通用传动设备中。
